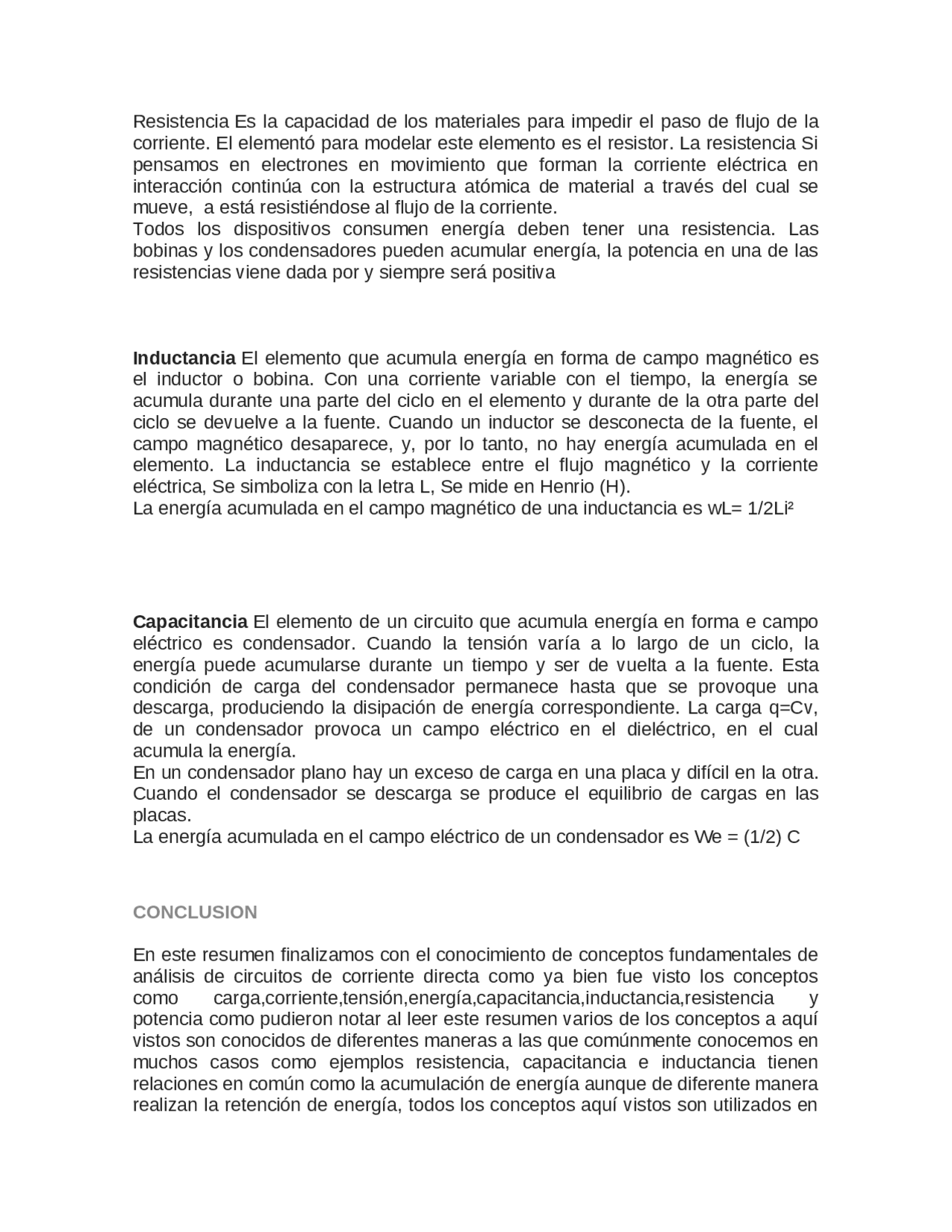

Resistencia Es la capacidad de los materiales para impedir el paso de flujo de la
corriente. El elementó para modelar este elemento es el resistor. La resistencia Si
pensamos en electrones en movimiento que forman la corriente eléctrica en
interacción continúa con la estructura atómica de material a través del cual se
mueve, a está resistiéndose al flujo de la corriente.
Todos los dispositivos consumen energía deben tener una resistencia. Las
bobinas y los condensadores pueden acumular energía, la potencia en una de las
resistencias viene dada por y siempre será positiva
Inductancia El elemento que acumula energía en forma de campo magnético es
el inductor o bobina. Con una corriente variable con el tiempo, la energía se
acumula durante una parte del ciclo en el elemento y durante de la otra parte del
ciclo se devuelve a la fuente. Cuando un inductor se desconecta de la fuente, el
campo magnético desaparece, y, por lo tanto, no hay energía acumulada en el
elemento. La inductancia se establece entre el flujo magnético y la corriente
eléctrica, Se simboliza con la letra L, Se mide en Henrio (H).
La energía acumulada en el campo magnético de una inductancia es wL= 1/2Li²
Capacitancia El elemento de un circuito que acumula energía en forma e campo
eléctrico es condensador. Cuando la tensión varía a lo largo de un ciclo, la
energía puede acumularse durante un tiempo y ser de vuelta a la fuente. Esta
condición de carga del condensador permanece hasta que se provoque una
descarga, produciendo la disipación de energía correspondiente. La carga q=Cv,
de un condensador provoca un campo eléctrico en el dieléctrico, en el cual
acumula la energía.
En un condensador plano hay un exceso de carga en una placa y difícil en la otra.
Cuando el condensador se descarga se produce el equilibrio de cargas en las
placas.
La energía acumulada en el campo eléctrico de un condensador es We = (1/2) C
CONCLUSION
En este resumen finalizamos con el conocimiento de conceptos fundamentales de
análisis de circuitos de corriente directa como ya bien fue visto los conceptos
como carga,corriente,tensión,energía,capacitancia,inductancia,resistencia y
potencia como pudieron notar al leer este resumen varios de los conceptos a aquí
vistos son conocidos de diferentes maneras a las que comúnmente conocemos en
muchos casos como ejemplos resistencia, capacitancia e inductancia tienen
relaciones en común como la acumulación de energía aunque de diferente manera
realizan la retención de energía, todos los conceptos aquí vistos son utilizados en
