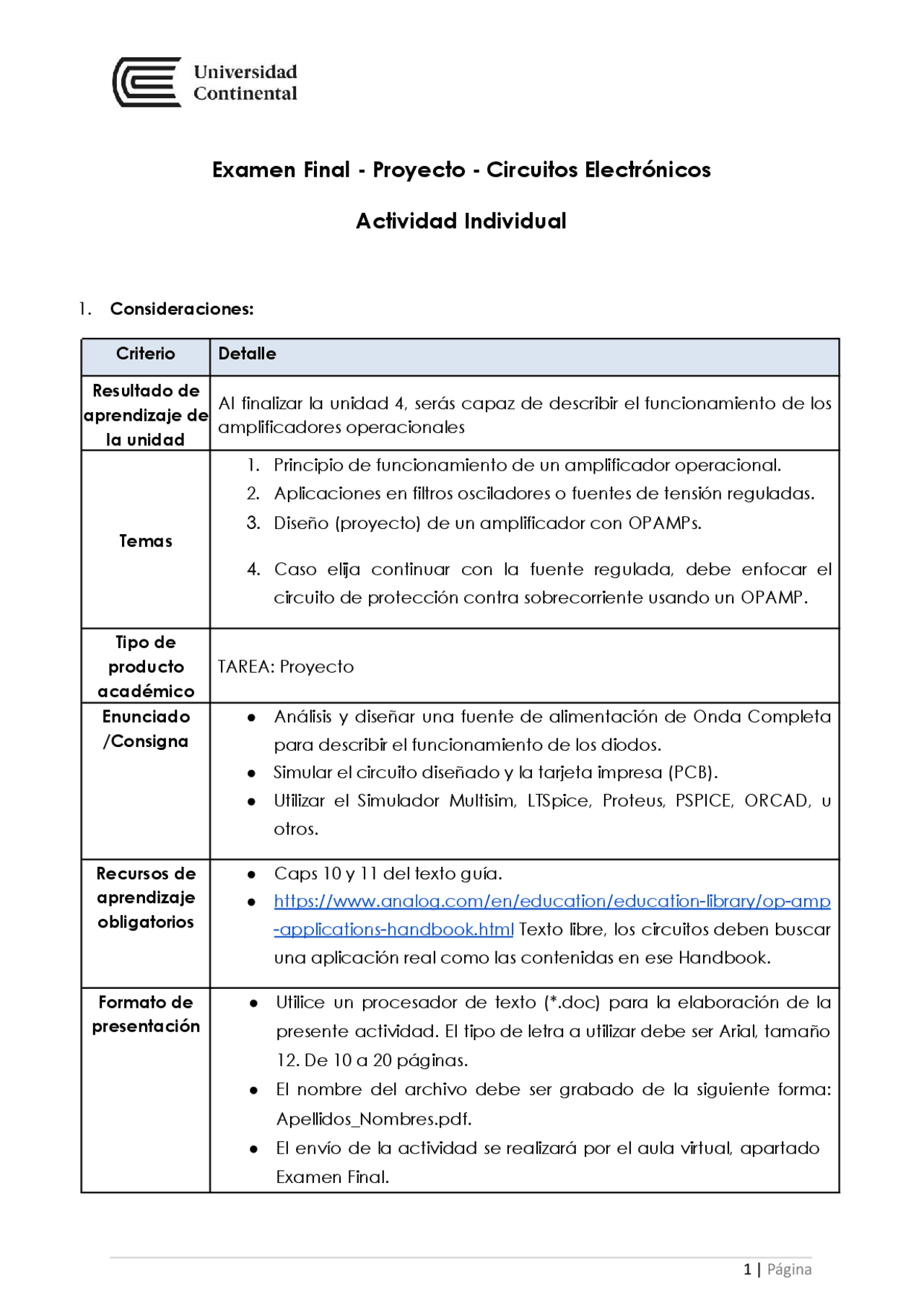

Examen Final - Proyecto - Circuitos Electrónicos
Actividad Individual
1. Consideraciones:
Criterio
Detalle
Resultado de
aprendizaje de
la unidad
Al finalizar la unidad 4, serás capaz de describir el funcionamiento de los
amplificadores operacionales
Temas
1. Principio de funcionamiento de un amplificador operacional.
2. Aplicaciones en filtros osciladores o fuentes de tensión reguladas.
3. Diseño (proyecto) de un amplificador con OPAMPs.
4. Caso elija continuar con la fuente regulada, debe enfocar el
circuito de protección contra sobrecorriente usando un OPAMP.
Tipo de
producto
académico
TAREA: Proyecto
Enunciado
/Consigna
●Análisis y diseñar una fuente de alimentación de Onda Completa
para describir el funcionamiento de los diodos.
●Simular el circuito diseñado y la tarjeta impresa (PCB).
●Utilizar el Simulador Multisim, LTSpice, Proteus, PSPICE, ORCAD, u
otros.
Recursos de
aprendizaje
obligatorios
●Caps 10 y 11 del texto guía.
●https://www.analog.com/en/education/education-library/op-amp
-applications-handbook.html Texto libre, los circuitos deben buscar
una aplicación real como las contenidas en ese Handbook.
Formato de
presentación
●Utilice un procesador de texto (*.doc) para la elaboración de la
presente actividad. El tipo de letra a utilizar debe ser Arial, tamaño
12. De 10 a 20 páginas.
●El nombre del archivo debe ser grabado de la siguiente forma:
Apellidos_Nombres.pdf.
●El envío de la actividad se realizará por el aula virtual, apartado
Examen Final.
