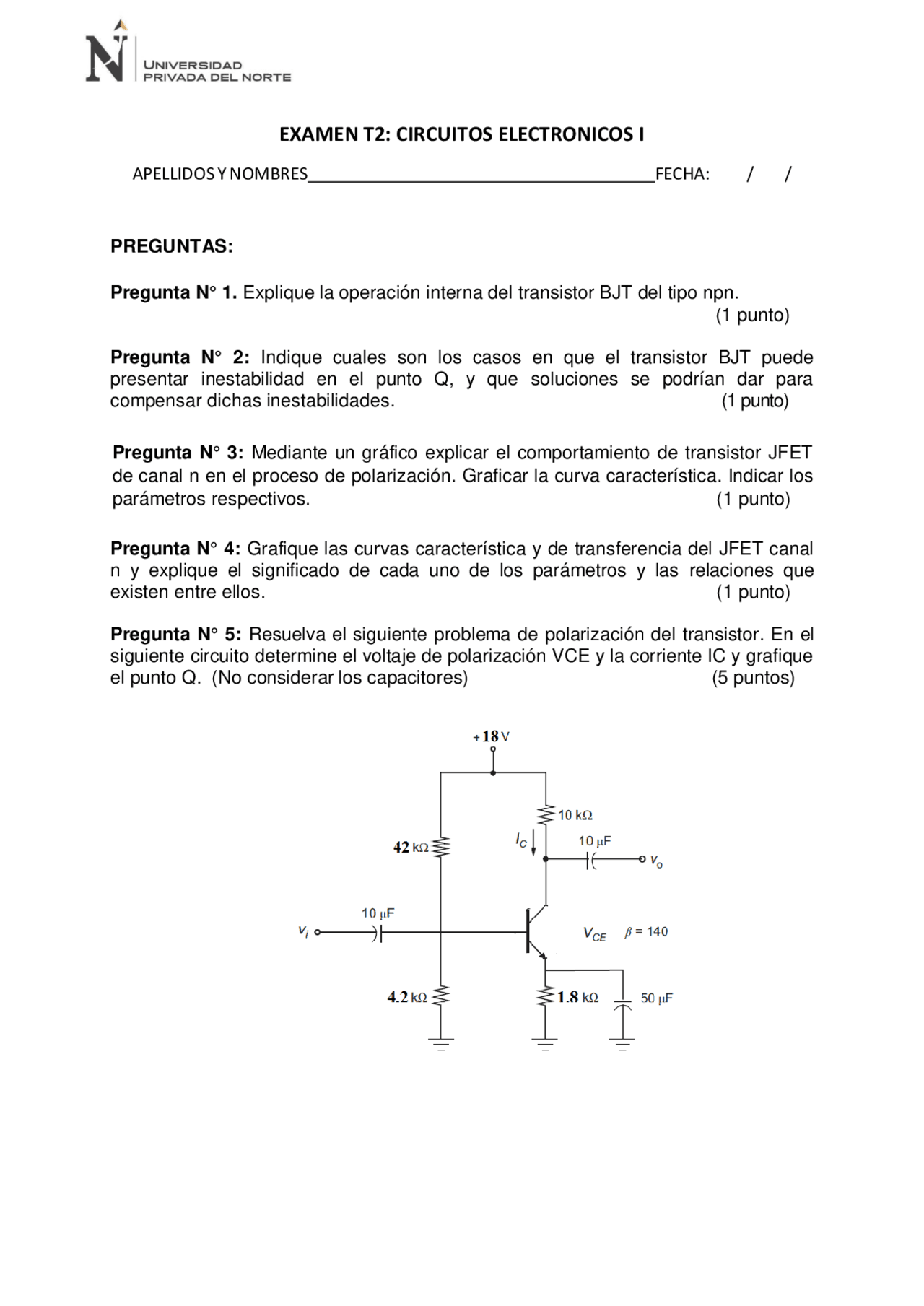

EXAMEN T2: CIRCUITOS ELECTRONICOS I
APELLIDOS Y NOMBRES FECHA: / /
PREGUNTAS:
Pregunta N° 1. Explique la operación interna del transistor BJT del tipo npn.
(1 punto)
Pregunta N° 2: Indique cuales son los casos en que el transistor BJT puede
presentar inestabilidad en el punto Q, y que soluciones se podrían dar para
compensar dichas inestabilidades. (1 punto)
Pregunta N° 3: Mediante un gráfico explicar el comportamiento de transistor JFET
de canal n en el proceso de polarización. Graficar la curva característica. Indicar los
parámetros respectivos. (1 punto)
Pregunta N° 4: Grafique las curvas característica y de transferencia del JFET canal
n y explique el significado de cada uno de los parámetros y las relaciones que
existen entre ellos. (1 punto)
Pregunta N° 5: Resuelva el siguiente problema de polarización del transistor. En el
siguiente circuito determine el voltaje de polarización VCE y la corriente IC y grafique
el punto Q. (No considerar los capacitores) (5 puntos)
