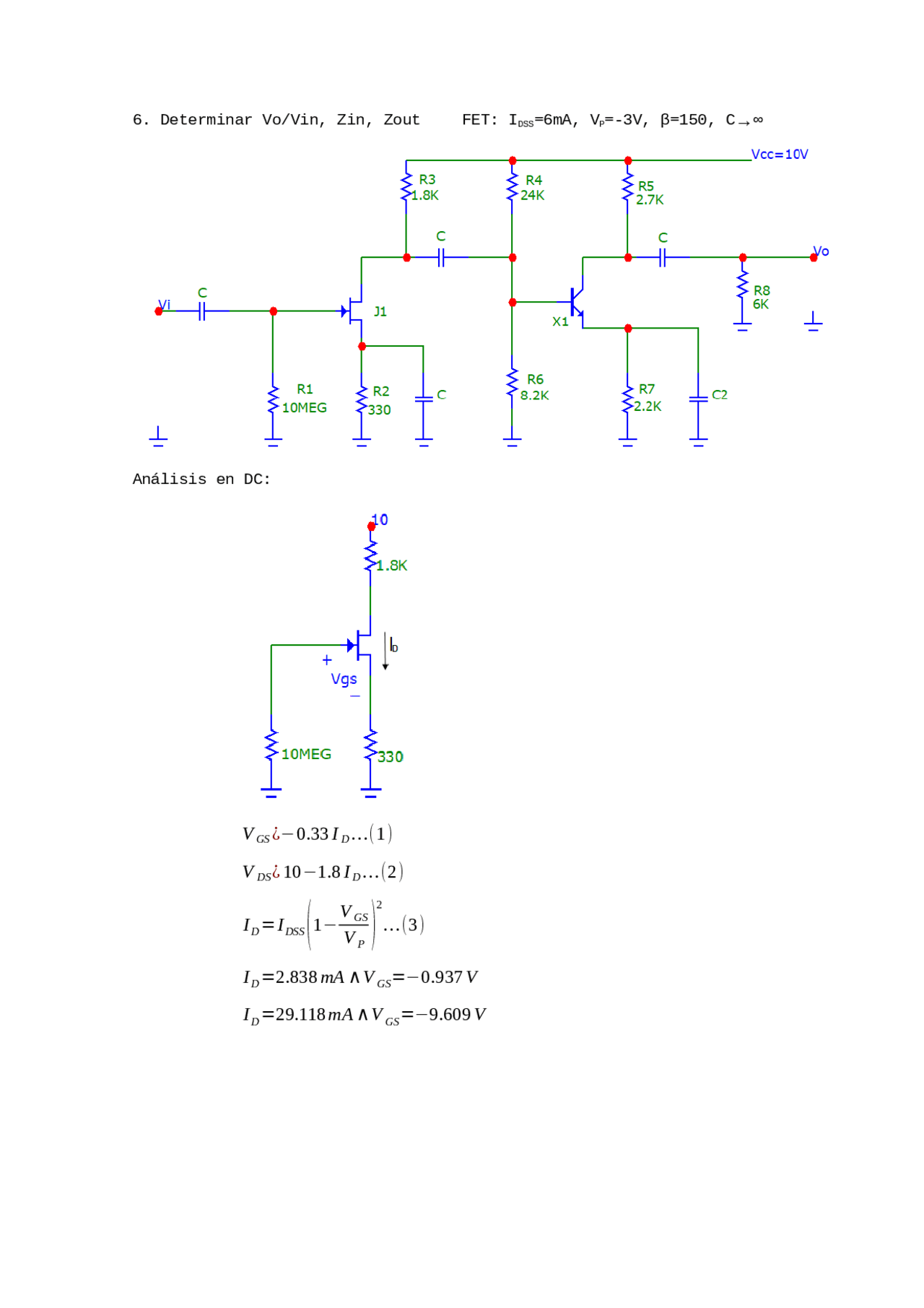

6. Determinar Vo/Vin, Zin, Zout FET: IDSS=6mA, VP=-3V, β=150, C
→
∞
Análisis en DC:
V
GS
¿−0.33 I
D
…(1)
V
DS
¿10−1.8 I
D
…(2)
I
D
=I
DSS
(
1−V
GS
V
P
)
2
…(3)
I
D
=2.838 mA ∧V
GS
=−0.937 V
I
D
=29.118mA ∧V
GS
=−9.609 V
