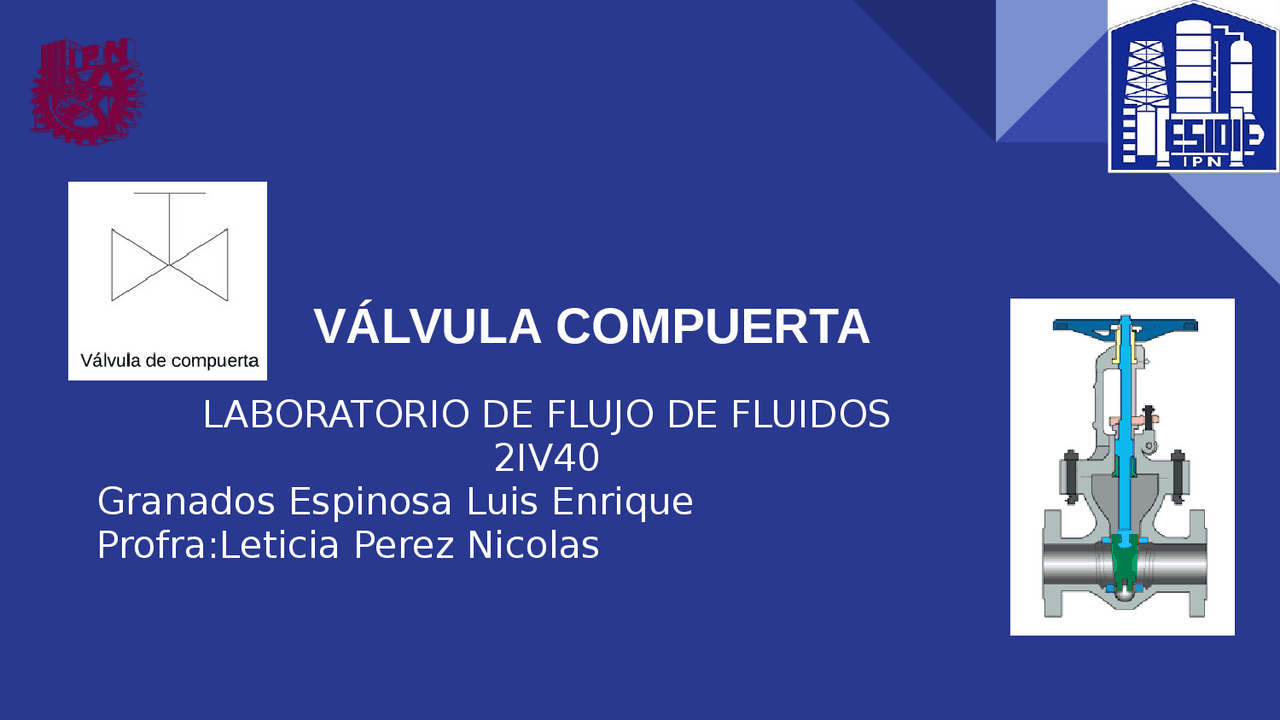

VÁLVULA COMPUERTA
LABORATORIO DE FLUJO DE FLUIDOS
2IV40
Granados Espinosa Luis Enrique
Profra:Leticia Perez Nicolas
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Válvula de compuerta, Guías, Proyectos, Investigaciones de Hidráulica
Investigación de válvulas compuerta y sus características.
Tipo: Guías, Proyectos, Investigaciones
2020/2021
1 / 10
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga Válvula de compuerta y más Guías, Proyectos, Investigaciones en PDF de Hidráulica solo en Docsity!
VÁLVULA COMPUERTA
LABORATORIO DE FLUJO DE FLUIDOS
2IV
Granados Espinosa Luis Enrique
Profra:Leticia Perez Nicolas
¿QUÉ ES?
Es un dispositivo que utiliza una “puerta” en forma de cuchilla para permitir o
detener el paso de agua.
Cuenta con un sistema giratorio a modo de grifo en su parte superior. Al girar
dicho mango de grifería este levanta o deja caer la compuerta para liberar o
impedir el paso de líquido.
A diferencia de otros sistemas no se utiliza para regular la presión, en su lugar
abre o cierra por completo el suministro de flujo según esté arriba o abajo.
Tipos de válvula de compuerta
De paso completo (Las más
habituales)
De paso restringido Metálicas
De goma
VENTAJAS Y DESVENTAJAS
Ventajas
● Alta capacidad.
● Cierre hermético.
● Bajo costo.
● Diseño y funcionamiento
sencillos.
● Poca resistencia a la
circulación.
Desventajas ● Control deficiente de la circulación. ● Se requiere mucha fuerza para accionarse. ● Produce cavitación con baja caída de presión. ● Debe estar cubierta o cerrada por completo. ● La posición para estrangulación producirá erosión del asiento y del disco.
Instrucciones especiales para instalación y mantenimiento
● Lubricar a intervalos periódicos.
● Corregir de inmediato las fugas por la empaquetadura.
● Enfriar siempre el sistema al cerrar una tubería para líquidos
calientes y al comprobar que las válvulas estén cerradas.
● No cerrar nunca las llaves a la fuerza con la llave o una palanca.
● Abrir las válvulas con lentitud para evitar el choque hidráulico
en la tubería.
● Cerrar las válvulas con lentitud para ayudar a descargar los
sedimentos y mugre atrapados.
Especificaciones para el pedido ● (^) Tipo de conexiones de extremo. ● (^) Tipo de cuña. ● (^) Tipo de asiento. ● (^) Tipo de vástago. ● (^) Tipo de bonete. ● (^) Tipo de empaquetadura del vástago. ● (^) Capacidad nominal de presión para operación y diseño. ● (^) Capacidad nominal de temperatura para operación y diseño.
