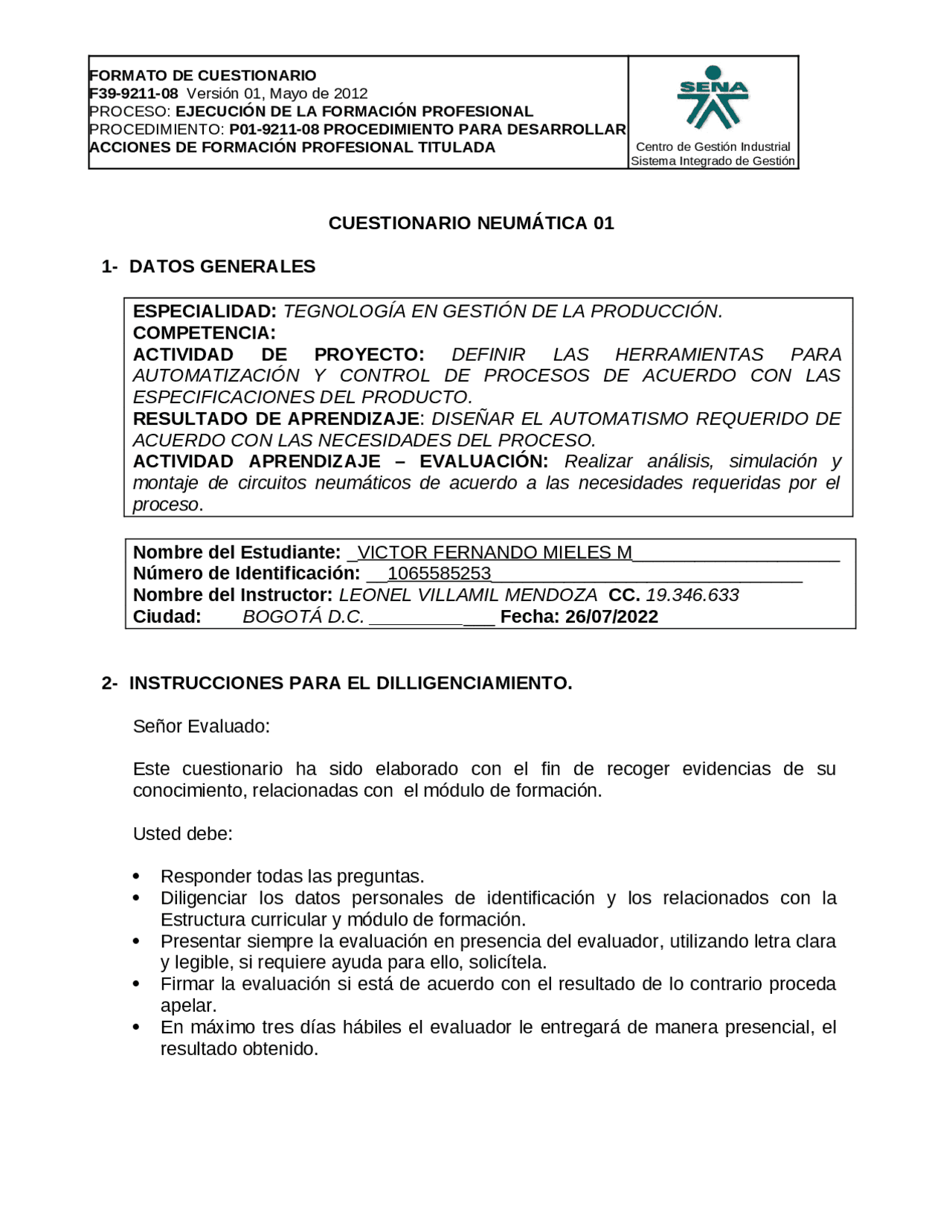

F39-9211-08 Versión 01, Mayo de 2012 PROCESO: EJECUCIÓN DE LA FORMACIÓN PROFESIONAL PROCEDIMIENTO: P01-9211-08 PROCEDIMIENTO PARA DESARROLLAR ACCIONES DE FORMACIÓN PROFESIONAL TITULADA Centro de Gestión Industrial Sistema Integrado de Gestión CUESTIONARIO NEUMÁTICA 01 1- DATOS GENERALES ESPECIALIDAD: TEGNOLOGÍA EN GESTIÓN DE LA PRODUCCIÓN. COMPETENCIA: ACTIVIDAD DE PROYECTO: DEFINIR LAS HERRAMIENTAS PARA AUTOMATIZACIÓN Y CONTROL DE PROCESOS DE ACUERDO CON LAS ESPECIFICACIONES DEL PRODUCTO. RESULTADO DE APRENDIZAJE : DISEÑAR EL AUTOMATISMO REQUERIDO DE ACUERDO CON LAS NECESIDADES DEL PROCESO. ACTIVIDAD APRENDIZAJE – EVALUACIÓN: Realizar análisis, simulación y montaje de circuitos neumáticos de acuerdo a las necesidades requeridas por el proceso. Nombre del Estudiante: _VICTOR FERNANDO MIELES M____________________ Número de Identificación: __ 1065585253 ______________________________ Nombre del Instructor: LEONEL VILLAMIL MENDOZA CC. 19.346. Ciudad: _BOGOTÁ D.C. __________ ___ Fecha: 26/07/ 2- INSTRUCCIONES PARA EL DILLIGENCIAMIENTO. Señor Evaluado: Este cuestionario ha sido elaborado con el fin de recoger evidencias de su conocimiento, relacionadas con el módulo de formación. Usted debe: Responder todas las preguntas. Diligenciar los datos personales de identificación y los relacionados con la Estructura curricular y módulo de formación. Presentar siempre la evaluación en presencia del evaluador, utilizando letra clara y legible, si requiere ayuda para ello, solicítela. Firmar la evaluación si está de acuerdo con el resultado de lo contrario proceda apelar. En máximo tres días hábiles el evaluador le entregará de manera presencial, el resultado obtenido.
F39-9211-08 Versión 01, Mayo de 2012 PROCESO: EJECUCIÓN DE LA FORMACIÓN PROFESIONAL PROCEDIMIENTO: P01-9211-08 PROCEDIMIENTO PARA DESARROLLAR ACCIONES DE FORMACIÓN PROFESIONAL TITULADA Centro de Gestión Industrial Sistema Integrado de Gestión
1. Elabore un esquema neumático para gobernar un cilindro de simple efecto con las siguientes condiciones: a) Velocidad de salida igual a la velocidad de entrada.
F39-9211-08 Versión 01, Mayo de 2012 PROCESO: EJECUCIÓN DE LA FORMACIÓN PROFESIONAL PROCEDIMIENTO: P01-9211-08 PROCEDIMIENTO PARA DESARROLLAR ACCIONES DE FORMACIÓN PROFESIONAL TITULADA Centro de Gestión Industrial Sistema Integrado de Gestión c) Dos puntos de mando físicamente distantes para gobernar el cilindro desde cualquiera de los dos puntos
2. Repita el punto 1 para un cilindro de doble efecto a) Velocidad de salida igual a la velocidad de entrada.
F39-9211-08 Versión 01, Mayo de 2012 PROCESO: EJECUCIÓN DE LA FORMACIÓN PROFESIONAL PROCEDIMIENTO: P01-9211-08 PROCEDIMIENTO PARA DESARROLLAR ACCIONES DE FORMACIÓN PROFESIONAL TITULADA Centro de Gestión Industrial Sistema Integrado de Gestión b) Velocidad de entrada diferente de la velocidad de salida.
F39-9211-08 Versión 01, Mayo de 2012 PROCESO: EJECUCIÓN DE LA FORMACIÓN PROFESIONAL PROCEDIMIENTO: P01-9211-08 PROCEDIMIENTO PARA DESARROLLAR ACCIONES DE FORMACIÓN PROFESIONAL TITULADA Centro de Gestión Industrial Sistema Integrado de Gestión
4. Elabore un esquema neumático para que se pueda gobernar la salida del vástago del cilindro desde dos puntos físicamente distantes y el retorno desde un solo punto, manteniendo la carga en el punto de trabajo y en el punto inicial.
F39-9211-08 Versión 01, Mayo de 2012 PROCESO: EJECUCIÓN DE LA FORMACIÓN PROFESIONAL PROCEDIMIENTO: P01-9211-08 PROCEDIMIENTO PARA DESARROLLAR ACCIONES DE FORMACIÓN PROFESIONAL TITULADA Centro de Gestión Industrial Sistema Integrado de Gestión
5. Elabore el esquema del ejercicio 4 poniendo un final de carrera que gobierne el retorno del embolo a una distancia de 100 mm
F39-9211-08 Versión 01, Mayo de 2012 PROCESO: EJECUCIÓN DE LA FORMACIÓN PROFESIONAL PROCEDIMIENTO: P01-9211-08 PROCEDIMIENTO PARA DESARROLLAR ACCIONES DE FORMACIÓN PROFESIONAL TITULADA Centro de Gestión Industrial Sistema Integrado de Gestión
7. Elabore un esquema neumático que realice el siguiente diagrama de movimientos.
F39-9211-08 Versión 01, Mayo de 2012 PROCESO: EJECUCIÓN DE LA FORMACIÓN PROFESIONAL PROCEDIMIENTO: P01-9211-08 PROCEDIMIENTO PARA DESARROLLAR ACCIONES DE FORMACIÓN PROFESIONAL TITULADA Centro de Gestión Industrial Sistema Integrado de Gestión 0 2 4 6 8 10 12 mm 20 40 60 80 100 Cilindro doble ef ecto mm 20 40 60 80 100 Cilindro doble ef ecto Denominación del componente Marca
8. Elabore un esquema neumático que realice el siguiente diagrama de movimientos. 0 1 2 3 4 5 6 7 8 9 10 mm 20 40 60 80 100 Cilindro doble ef ecto mm 20 40 60 80 100 Cilindro doble ef ecto Denominación del componente Marca 9. Elabore un esquema neumático que realice el siguiente diagrama de movimientos. 0 2 4 6 8 10 12 mm 20 40 60 80 100 Cilindro doble ef ecto mm 20 40 60 80 100 Cilindro doble ef ecto mm 20 40 60 80 100 Cilindro doble ef ecto Denominación del componente Marca
F39-9211-08 Versión 01, Mayo de 2012 PROCESO: EJECUCIÓN DE LA FORMACIÓN PROFESIONAL PROCEDIMIENTO: P01-9211-08 PROCEDIMIENTO PARA DESARROLLAR ACCIONES DE FORMACIÓN PROFESIONAL TITULADA Centro de Gestión Industrial Sistema Integrado de Gestión 0 5 10 15 20 mm 20 40 60 80 100 Cilindro doble ef ecto mm 20 40 60 80 100 Cilindro doble ef ecto Denominación del componente Marca CONCEPTO: CUMPLE_____ AÚN NO CUMPLE_____ Si el concepto es AÚN NO CUMPLE, el evaluador deberá describir a continuación la competencia faltante, orientar la forma en que puede ser adquirida, concertar la fecha en que será recogerá dicha evidencia y transcribirla al plan de evaluación. FECHA DE ENTREGA DE RESULTADO:
