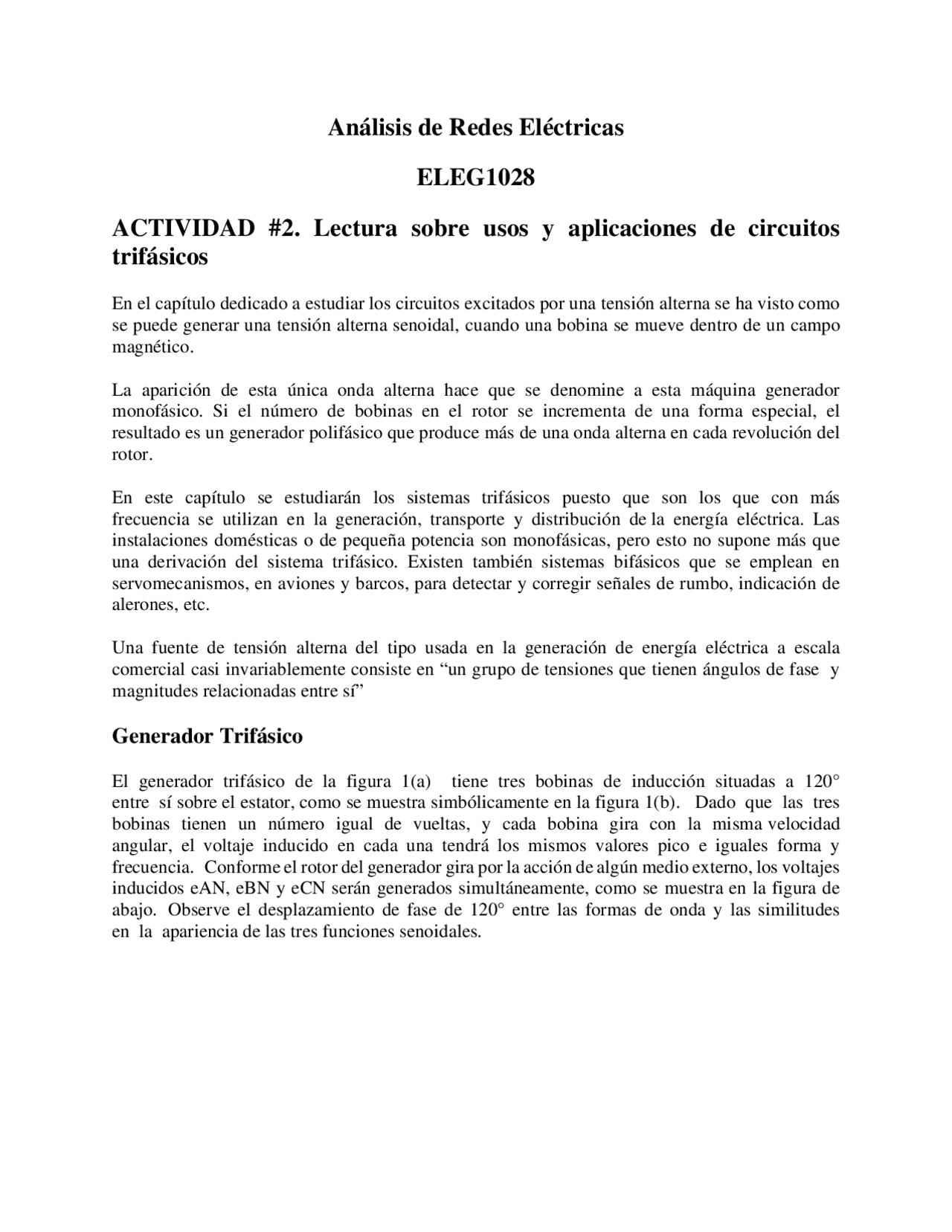

Análisis de Redes Eléctricas
ELEG1028
ACTIVIDAD #2. Lectura sobre usos y aplicaciones de circuitos
trifásicos
En el capítulo dedicado a estudiar los circuitos excitados por una tensión alterna se ha visto como
se puede generar una tensión alterna senoidal, cuando una bobina se mueve dentro de un campo
magnético.
La aparición de esta única onda alterna hace que se denomine a esta máquina generador
monofásico. Si el número de bobinas en el rotor se incrementa de una forma especial, el
resultado es un generador polifásico que produce más de una onda alterna en cada revolución del
rotor.
En este capítulo se estudiarán los sistemas trifásicos puesto que son los que con más
frecuencia se utilizan en la generación, transporte y distribución de la energía eléctrica. Las
instalaciones domésticas o de pequeña potencia son monofásicas, pero esto no supone más que
una derivación del sistema trifásico. Existen también sistemas bifásicos que se emplean en
servomecanismos, en aviones y barcos, para detectar y corregir señales de rumbo, indicación de
alerones, etc.
Una fuente de tensión alterna del tipo usada en la generación de energía eléctrica a escala
comercial casi invariablemente consiste en “un grupo de tensiones que tienen ángulos de fase y
magnitudes relacionadas entre sí”
Generador Trifásico
El generador trifásico de la figura 1(a) tiene tres bobinas de inducción situadas a 120°
entre sí sobre el estator, como se muestra simbólicamente en la figura 1(b). Dado que las tres
bobinas tienen un número igual de vueltas, y cada bobina gira con la misma velocidad
angular, el voltaje inducido en cada una tendrá los mismos valores pico e iguales forma y
frecuencia. Conforme el rotor del generador gira por la acción de algún medio externo, los voltajes
inducidos eAN, eBN y eCN serán generados simultáneamente, como se muestra en la figura de
abajo. Observe el desplazamiento de fase de 120° entre las formas de onda y las similitudes
en la apariencia de las tres funciones senoidales.
