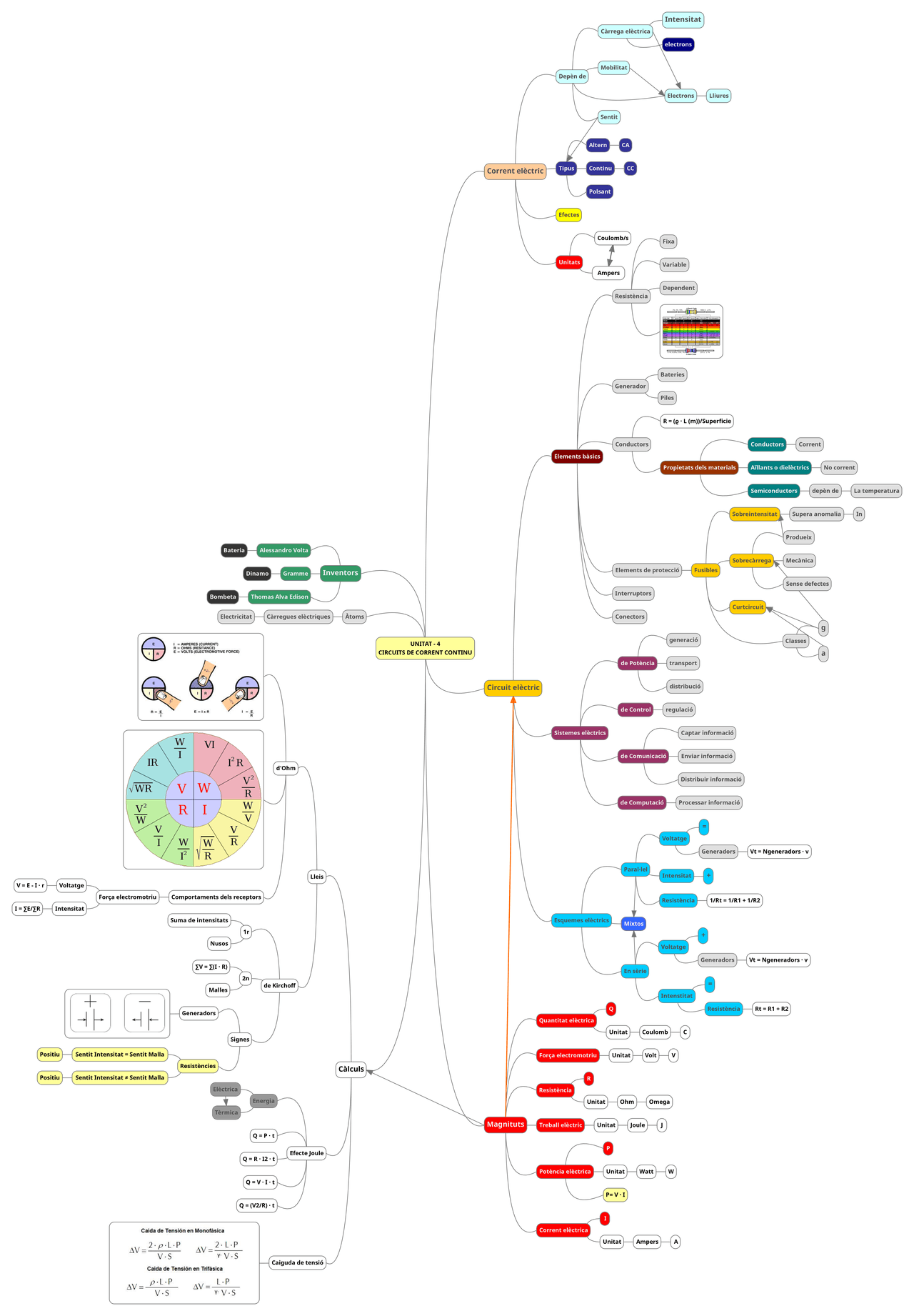

UNITAT - 4
CIRCUITS DE CORRENT CONTINU
Inventors
Alessandro VoltaBateria
GrammeDinamo
Thomas Alva EdisonBombeta
ÀtomsCàrregues elèctriquesElectricitat
Càlculs
Lleis
d'Ohm
Comportaments dels receptorsForça electromotriu
VoltatgeV = E - I · r
IntensitatI = ∑E/∑R
de Kirchoff
1r
Suma de intensitats
Nusos
2n
∑V = ∑(I · R)
Malles
Signes
Generadors
Resistències
Sentit Intensitat = Sentit MallaPositiu
Sentit Intensitat ≠ Sentit MallaPositiu
Efecte Joule
Energia
Elèctrica
Tèrmica
Q = P · t
Q = R · I2 · t
Q = V · I · t
Q = (V2/R) · t
Caiguda de tensió
Corrent elèctric
Depèn de
Càrrega elèctrica
Intensitat
electrons
Mobilitat
Electrons Lliures
Sentit
Tipus
Altern CA
Continu CC
Polsant
Efectes
Unitats
Coulomb/s
Ampers
Circuit elèctric
Elements bàsics
Resistència
Fixa
Variable
Dependent
Generador
Bateries
Piles
Conductors
R = (ϱ · L (m))/Superficie
Propietats dels materials
Conductors Corrent
Aïllants o dielèctrics No corrent
Semiconductors depèn de La temperatura
Elements de protecció Fusibles
Sobreintensitat Supera anomalia In
Sobrecàrrega
Produeix
Mecànica
Sense defectes
Curtcircuit
Classes
g
a
Interruptors
Conectors
Sistemes elèctrics
de Potència
generació
transport
distribució
de Control regulació
de Comunicació
Captar informació
Enviar informació
Distribuir informació
de Computació Processar informació
Esquemes elèctrics
Paral·lel
Voltatge
=
Generadors Vt = Ngeneradors · v
Intensitat +
Resistència 1/Rt = 1/R1 + 1/R2
Mixtos
En sèrie
Voltatge
+
Generadors Vt = Ngeneradors · v
Intenstitat
=
Resistència Rt = R1 + R2
Magnituts
Quantitat elèctrica
Q
Unitat Coulomb C
Força electromotriu Unitat Volt V
Resistència
R
Unitat Ohm Omega
Treball elèctric Unitat Joule J
Potència elèctrica
P
Unitat Watt W
P= V · I
Corrent elèctrica
I
Unitat Ampers A
