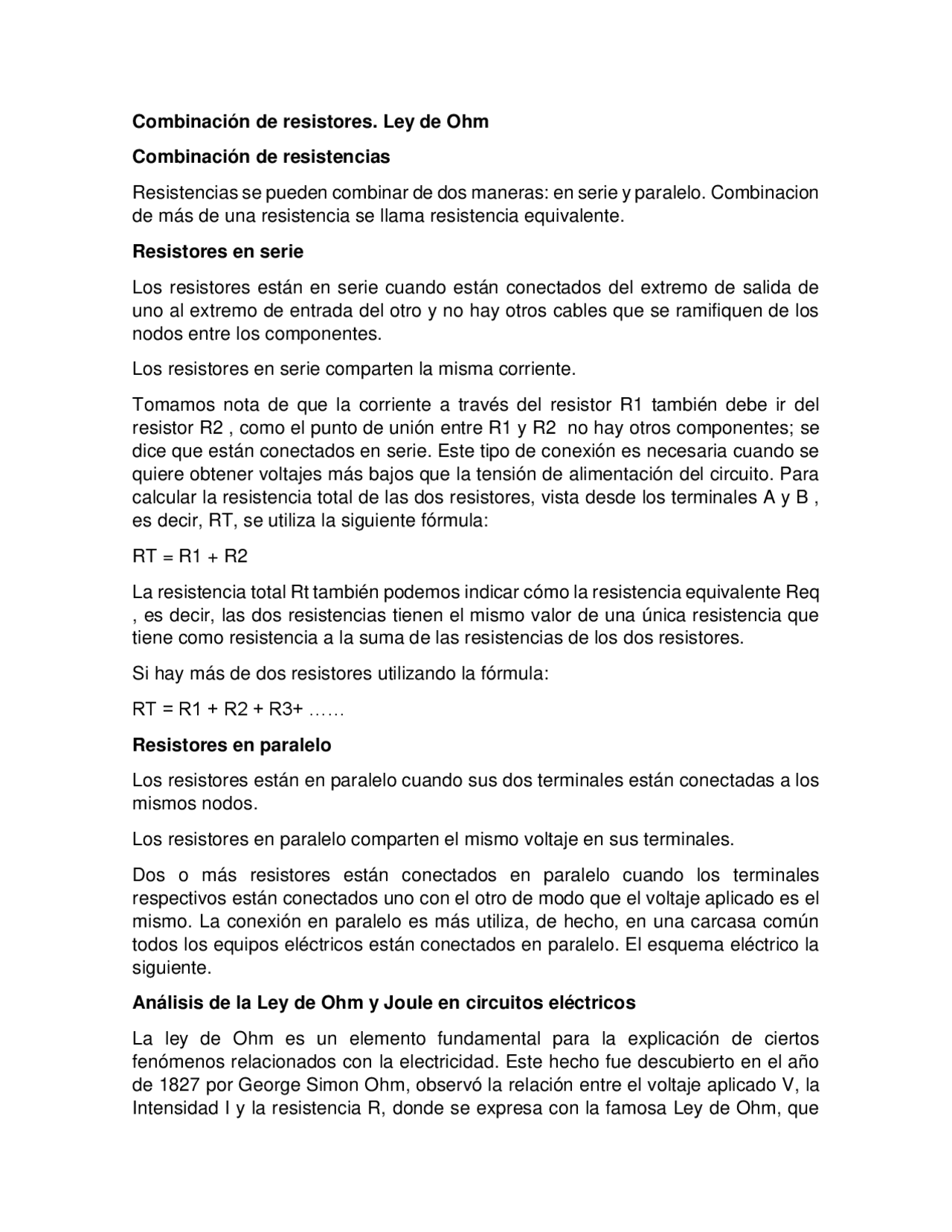

Combinación de resistores. Ley de Ohm Combinación de resistencias Resistencias se pueden combinar de dos maneras: en serie y paralelo. Combinacion de más de una resistencia se llama resistencia equivalente. Resistores en serie Los resistores están en serie cuando están conectados del extremo de salida de uno al extremo de entrada del otro y no hay otros cables que se ramifiquen de los nodos entre los componentes. Los resistores en serie comparten la misma corriente. Tomamos nota de que la corriente a través del resistor R1 también debe ir del resistor R2 , como el punto de unión entre R1 y R2 no hay otros componentes; se dice que están conectados en serie. Este tipo de conexión es necesaria cuando se quiere obtener voltajes más bajos que la tensión de alimentación del circuito. Para calcular la resistencia total de las dos resistores, vista desde los terminales A y B , es decir, RT, se utiliza la siguiente fórmula: RT = R1 + R La resistencia total Rt también podemos indicar cómo la resistencia equivalente Req , es decir, las dos resistencias tienen el mismo valor de una única resistencia que tiene como resistencia a la suma de las resistencias de los dos resistores. Si hay más de dos resistores utilizando la fórmula: RT = R1 + R2 + R3+ …… Resistores en paralelo Los resistores están en paralelo cuando sus dos terminales están conectadas a los mismos nodos. Los resistores en paralelo comparten el mismo voltaje en sus terminales. Dos o más resistores están conectados en paralelo cuando los terminales respectivos están conectados uno con el otro de modo que el voltaje aplicado es el mismo. La conexión en paralelo es más utiliza, de hecho, en una carcasa común todos los equipos eléctricos están conectados en paralelo. El esquema eléctrico la siguiente. Análisis de la Ley de Ohm y Joule en circuitos eléctricos La ley de Ohm es un elemento fundamental para la explicación de ciertos fenómenos relacionados con la electricidad. Este hecho fue descubierto en el año de 1827 por George Simon Ohm, observó la relación entre el voltaje aplicado V, la Intensidad I y la resistencia R, donde se expresa con la famosa Ley de Ohm, que
es la ecuación fundamental de toda la ciencia de la electricidad, esta ley ha revestido extraordinaria importancia en los cálculos eléctricos. En su formulación más sencilla, esta ley afirma que la intensidad de la corriente (I) que circula por un conductor eléctrico es directamente proporcional a la diferencia de potencial (V) y, paralelamente, inversamente proporcional a la resistencia (R). Como podemos saber, el voltaje y la resistencia afectan la intensidad de corriente en un circuito, y que el voltaje cae a través de una resistencia. Las relaciones básicas de la intensidad de la corriente, voltaje y resistencia son las siguientes mencionadas: La intensidad de corriente de un circuito aumenta cuando se aumenta el voltaje sin variar la resistencia. La intensidad de corriente de un circuito disminuye cuando se aumenta la resistencia sin variar el voltaje. Postulado general de la Ley de Ohm El flujo de corriente en ampere que circula por un circuito eléctrico cerrado, es directamente proporcional a la tensión o voltaje aplicado, e inversamente proporcional a la resistencia en ohm de la carga que tiene conectada. La ley de Joule muestra la relación que existe entre el calor generado por una corriente eléctrica que fluye a través de un conductor, la corriente misma, la resistencia del conductor y el tiempo que la corriente existe. Esta ley lleva el nombre del físico británico James Prescott Joule. Esta ley, a diferencia de la Ley de ohm que relaciona la corriente y la resistencia, también la relaciona con el tiempo. La ley de Joule se puede establecer como la cantidad de calor (Q) que se genera en un conductor de resistencia (R), cuando una corriente (I) pasa a través de él por un espacio de tiempo (t). Este calor es directamente proporcional a: El cuadrado de la corriente. La resistencia del conductor. El tiempo que fluye la corriente por el conductor. Ley de Joule: Cuando la corriente eléctrica atraviesa un conductor, éste se calienta, emitiendo energía, de forma que el calor desprendido es directamente proporcional a la resistencia del conductor, al tiempo durante el que está circulando la corriente y al cuadrado de la intensidad que lo atraviesa.
