TEMA 1
CONCEPTOS BÁSICOS
1.- VENTANA PRINCIPAL DE AUTOCAD

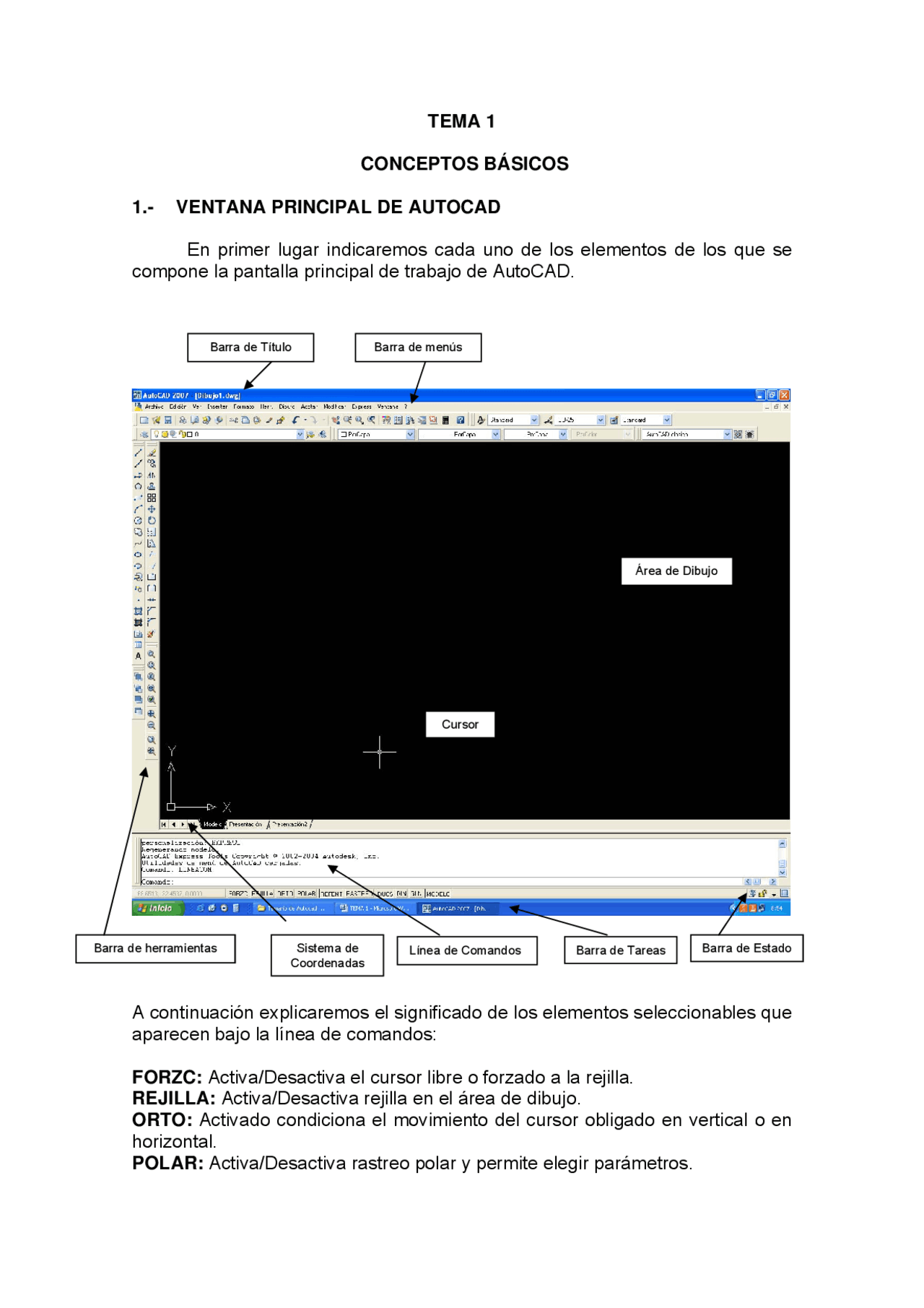

En primer lugar indicaremos cada uno de los elementos de los que se compone la pantalla principal de trabajo de AutoCAD.
A continuación explicaremos el significado de los elementos seleccionables que aparecen bajo la línea de comandos:
FORZC: Activa/Desactiva el cursor libre o forzado a la rejilla. REJILLA: Activa/Desactiva rejilla en el área de dibujo. ORTO: Activado condiciona el movimiento del cursor obligado en vertical o en horizontal. POLAR: Activa/Desactiva rastreo polar y permite elegir parámetros.
Línea de Comandos
Área de Dibujo
Barra de herramientas (^) Barra de Tareas Barra de Estado
Barra de Título
Cursor
Sistema de Coordenadas
Barra de menús
REFERENT: Activa/Desactiva la referencia a puntos geométricos (centro, punto médio, intersección, etc.) de objetos. Es una herramienta muy útil a la hora de dibujar, para elegir los puntos pulsamos con el botón derecho del ratón y seleccionamos en el cuadro de diálogo.
RASTREO: Activa/Desactiva el rastreo desde un punto y permite elegir parámetros. GLN: Activa/Desactiva los parámetros de grosor de línea. Es decir, si esta opción está desactivada, la diferencia de grosores que se le indique a las diferentes líneas no quedará representado en el plano de trabajo, sino únicamente en el trazado. MODELO: Permuta la presentación del área de dibujo en Modelo o Papel.
2.- TECLAS DE FUNCION EN AUTOCAD
Las teclas de función que se encuentran en la parte superior del teclado son muy útiles con el fin de agilizar la realización del dibujo, para lo cual indicaremos cuales son sus órdenes.
ENTER o ESPACIADORA: Entra la orden introducida (desde la línea de comando) o repite la última efectuada. (Ver las nuevas funciones del botón derecho). ESC: Anula la orden en curso. F1: Muestra la pantalla de Ayuda general, y si se está dentro de una orden, de esa orden en particular.
arrastrar a una nueva ubicación, cambiar de tamaño o fijar. Una barra de herramientas fijada puede anclarse en cualquier esquina del área de dibujo.
Para mover una barra de herramientas anclada es necesario arrastrarla a su nueva posición.
Para mostrar una barra de herramientas:
1. Haga clic con el botón derecho en cualquier barra de herramientas y, a continuación, haga clic en una barra de herramientas en el menú contextual.
Para fijar una barra de herramientas:
1. Sitúe el cursor en el nombre de la barra de herramientas o en un área vacía y mantenga pulsado el botón del dispositivo señalador. 2. Arrastre la barra de herramientas hasta uno de los lados del área de dibujo: arriba, abajo, a la izquierda o a la derecha. 3. Cuando el contorno de la barra de herramientas se muestre en el área de anclaje, suelte el botón. Para situar una barra de herramientas en una región de fijación pero sin fijarla, mantenga pulsada la tecla CTRL mientras la arrastra.
Para eliminar la fijación de una barra de herramientas:
1. Sitúe el cursor sobre las barras dobles que se encuentran al final de la barra de herramientas y mantenga pulsado el botón del dispositivo señalador. 2. Arrastre la barra de herramientas lejos de su posición de anclaje y suelte el botón.
Para cambiar el tamaño de una barra de herramientas:
1. Sitúe el cursor en la arista de la barra de herramientas flotante hasta que la forma del cursor cambie a una doble flecha horizontal o vertical. 2. Mantenga pulsado el botón y desplace el cursor hasta que la barra de herramientas tenga la forma que desea.
Para cerrar una barra de herramientas:
1. Si la barra de herramientas está fijada, debe eliminar la fijación. 2. Haga clic sobre el botón Cerrar situado en la esquina superior izquierda de la barra de herramientas.
Clasificación de las barras de herramientas:
à Acotar: Conjunto de órdenes destinada a realizar la acotación de los dibujos (acotar es especificar las dimensiones de los elementos que definen un dibujo).
à Consultar: Contiene las órdenes destinadas a conocer distancias entre objetos, propiedades de los objetos, consultar las coordenadas de puntos del trazado, etc.
à Capas: Contiene todas las órdenes referentes a la edición y creación de capas.
à Dibujo: Es la barra de herramientas destinada a la creación de líneas, círculos y elipses, polilíneas, splines, texto, etc., en definitiva, a dibujar 2D.
à Estilos: Edición y creación de estilos de textos.
à Editar sólidos: Para cambiar las características de los sólidos.
à Editref: Órdenes destinadas a realizar cambios en las referencias externas a los dibujos.
à Referencia a objetos: Órdenes destinadas a localizar puntos exactos en un objeto, como punto final, punto medio, tangencias...
à Render: Órdenes destinadas a la presentación fotorrealista de los objetos.
à SCP: Órdenes destinadas al control del sistema de coordenadas.
à SCP II : Selección de sistemas de coordenadas predefinidos.
à Modelado: Órdenes destinadas a la creación de sólidos.
à Texto: Órdenes destinadas a la creación de textos, tanto en una línea como en líneas múltiples.
à Ventanas gráficas : Órdenes para la creación y edición de vistas múltiples.
à Vista: Órdenes destinadas a cambiar la visualización tridimensional de objetos.
à Web: Órdenes destinadas al trabajo con Internet.
à Zoom: Permiten situarnos y desplazarnos por nuestro dibujo.
à Navegación 3D: Nos permite rotar los objetos tridimensionales para visualizarlos desde cualquier punto.
4.- BARRA DE MENÚS.
Para mostrar los menús desplegables de la barra de menús, puede utilizarse alguno de los métodos que se indican a continuación. También es posible definir nuevos menús.
A los menús se accede mediante la barra de menús situada en la parte superior del área de dibujo de AutoCAD.
Para utilizar un menú, elija uno de los siguientes métodos:
En la barra de menús, haga clic en el nombre de un menú para visualizar la lista de opciones. En el menú, pulse una opción o bien utilice FLECHA ABAJO para desplazarse por la lista y, a continuación, pulse INTRO.
Pulse ALT y la tecla de la letra subrayada en el nombre del menú. A continuación, pulse la letra subrayada en el nombre de la opción. Por ejemplo, para abrir un dibujo nuevo, pulse la tecla ALT y la letra A para abrir el menú Archivo. A continuación, pulse N para Nuevo.
6.- PERSONALIZACION DEL ENTORNO DE TRABAJO
A través del cuadro de diálogo “Opciones”, incluido en el menú de Herramientas es posible controlar la ubicación en la que AutoCAD, busca y guarda los archivos, así como elegir el modo en que éstos aparecen.
El cuadro Opciones está dividido en nueve fichas:
- Archivos : Es posible identificar todos los archivos necesarios y las carpetas en que se ubican para designar tipos de letras, menús, módulos de extensión, dibujos que insertar, etc.
- Visual : En esta ficha se encuentran las opciones necesarias para controlar y personalizar el modo en que se muestra AutoCAD, como podría ser cambiar el color del tapiz de trabajo.
- Abrir y Guardar : Se definen las características que se deberán cumplir al abrir y guardar un documento. Así, desde este apartado es posible indicar el formato que tendrán los archivos, los minutos que pasarán entre cada guardado automático, etc.
- Trazar y publicar : Incluye las opciones necesarias para configurar la impresora que está conectada al equipo, así como el tipo de papel y el tamaño de impresión.
- Sistema : Sirve para modificar algunas opciones de presentación de los proyectos así como definir opciones de visualización de gráficos 3D.
- Preferencias del usuario : En esta ficha podemos definir las unidades de escalado del programa.
- Dibujo : En este apartado podemos establecer las principales características del marcador AutoSnap y el tamaño de apertura del cursor gráfico.
- Modelado 3D : Se encuentra todo lo necesario para ajustar los elementos de dicha interfaz.
- Selección : Podemos modificar el tamaño, color, sombreado y otras propiedades de la caja de selección y de los pinzamientos.
- Perfil : Permite crear perfiles que, posteriormente, pueden ser reutilizados en nuevos documentos.
Una vez que se hayan realizados los cambios que el usuario haya querido, para que permanezcan estos cambios el usuario deberá pulsar Aplicar y Aceptar.
7.- ABRIR Y GUARDAR UN DOCUMENTO
Los dibujos se abren para trabajar con ellos del mismo modo que en las aplicaciones de Windows. Además, puede escoger entre varios métodos alternativos.
Para abrir un dibujo, es posible:
Menú: El procedimiento a seguir será: Menú Archivo ► Abrir. Localizar el archivo, seleccionar y Aceptar.
Barra de herramientas , a través del icono
A la hora de guardar un dibujo, podemos seleccionar el formato o tipo de archivo en el que lo podemos almacenar, cuya selección se realizará una vez seleccionada la orden Guardar como , en la pantalla denominada Guardar dibujo como , marcaremos en la flecha que se encuentra en Archivos de tipo de forma que podremos elegir si queremos que el archivos sea con extensión *.dwg o bien *.dxf , o por otro lado si queremos que el archivos pueda abrirse con versiones anteriores de AutoCAD, como 2000, 2002, 2004, 2005 o 2006.
8.- INICIO DE UN DIBUJO
Un método rápido de iniciar un dibujo nuevo es a partir de una plantilla que presenta una configuración predeterminada que sirve como formato de un dibujo nuevo. Este tipo de documentos se utiliza para que el usuario pueda empezar un dibujo con una serie de parámetros ya configurados, lo que le permitirá ahorrar mucho tiempo.
Estas plantillas puede personalizarse por parte del usuario, o bien siempre se podrán seleccionar las plantillas que presenta el programa en la carpeta Template.
La apertura de un nuevo dibujo se podrá realizar a través de diferentes procedimientos: Utilizar la opción Nuevo del menú Archivo , donde aparecerá el cuadro de diálogo seleccionar plantilla. Una vez seleccionada la plantilla ya tenemos el nuevo documento. Las plantillas a selección presentarán una extensión *.dwt.
Escribir directamente la orden “NUEVO” o “RNUEVO”, en la línea de comandos. Marcar el símbolo en la barra de herramientas:
Una vez se haya iniciado el nuevo trabajo, ya podrá guardarse en el lugar y con el nombre que el usuario determine en la forma que se ha indicado con anterioridad.
9.- SISTEMAS DE COORDENADAS.
AutoCAD utiliza un sistema de coordenadas cartesiano, donde en la esquina inferior izquierda de la Zona gráfica, aparece el icono del Sistema de Coordenadas que indica la dirección positiva del las coordenadas X (eje horizontal) e Y (eje vertical). La intersección del eje horizontal y el vertical establece el origen de cada coordenada (0,0). A cada punto en la zona de trabajo les corresponde respecto al origen de coordenadas unos valores de X y de Y.
Practicaremos más adelante las referencias con las coordenadas absolutas, relativas y polares, una vez que sepamos utilizar las Herramientas de dibujo.
