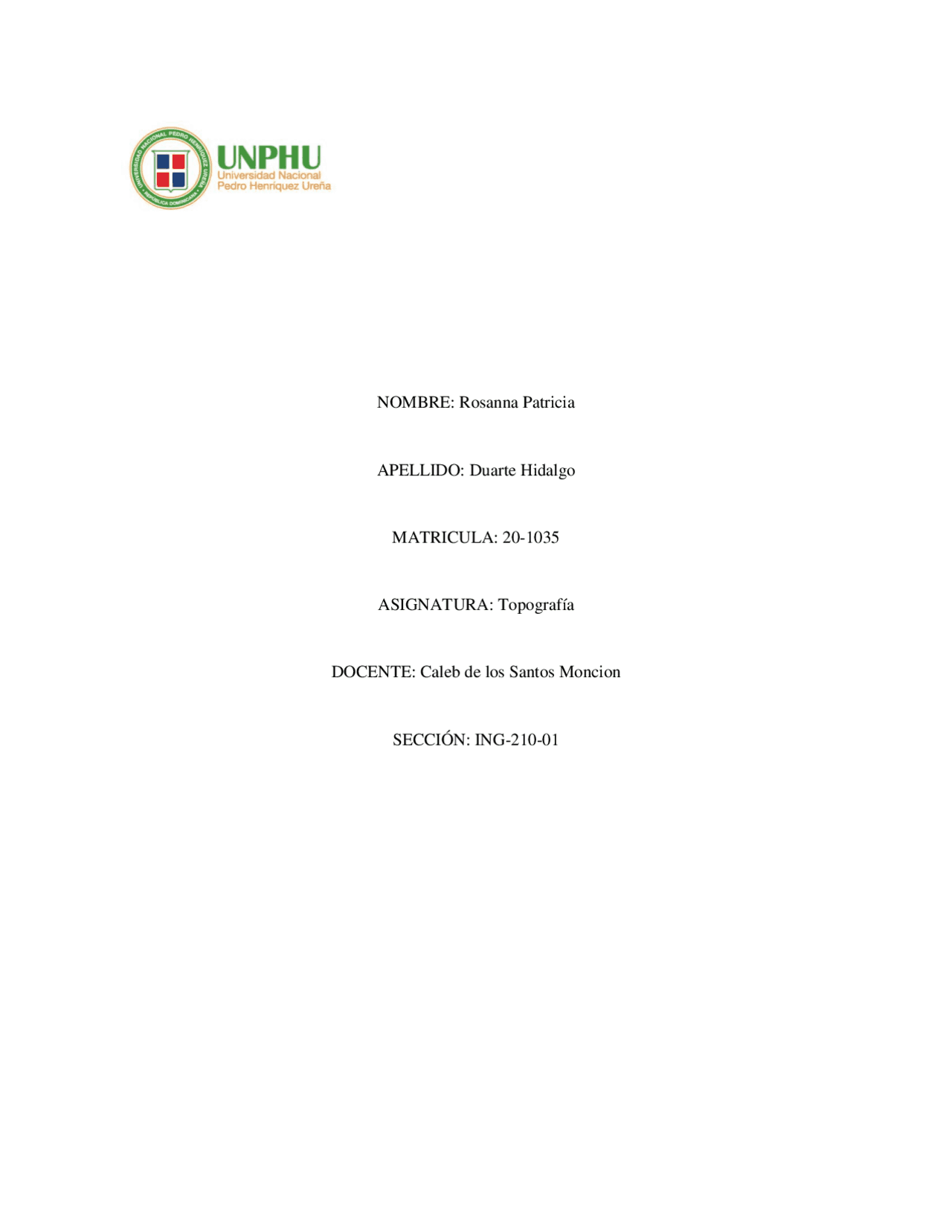

NOMBRE: Rosanna Patricia APELLIDO: Duarte Hidalgo MATRICULA: 20 - 1035 ASIGNATURA: Topografía DOCENTE: Caleb de los Santos Moncion SECCIÓN: ING- 210 - 01

¿Qué es la topografía? Es la ciencia que estudia el conjunto de procedimientos para determinar la posición de un punto sobre la superficie terrestre, por medio de medidas según los tres elementos del espacio:

• Distancia
• Dirección
• Elevación La topografía se puede clasificar en:
• Planimetría: Solo tiene en cuenta la proyección del terreno sobre un plano horizontal imaginario que se propone es la superficie media de la tierra.
• Altimetría: Tiene en cuenta las diferencias de nivel existentes entre los diferentes puntos de un terreno. Historia de la topografía Se dice que los inicios de la topografía no se conocen, pero si podemos decir que la topografía empezó en Egipto. Otros porque Heródoto dice que Sesostris (alrededor del año 1400 a. C) dividió las tierras de Egipto en predios para fines de aplicación de impuestos, pues era fundamental la medida de la extensión de dichas parcelas para determinar los tributos. Esto motivó la creación de funcionarios llamados arpedonaptes (tendedores de cuerda) dedicados a la labor de medir. También se dice que por las inundaciones del Nilo hicieron desaparecer porciones de estos lotes, por lo tanto, otra de sus funciones era la de reponer (replantear) estos límites. Y por último que posiblemente a partir de que el hombre se hizo sedentario y comenzó a cultivar la tierra nació la necesidad de hacer mediciones o, como señala el ingeniero francés P. Merlín, la topografía nace al mismo tiempo que la propiedad privada. ¿Qué es un levantamiento? Conjunto de operaciones que determinan las posiciones de puntos, la mayoría calcula superficies y volúmenes y la representación de medidas tomadas en el campo mediante perfiles y planos entonces son topográficos. Estos levantamientos Planimétrico en el caso de nuestra topografía tienen por objeto tomar suficientes datos de campo para confeccionar planos y mapas:
• La determinación y fijación tenderos de terrenos
• Servir de base para ciertos proyectos en la ejecución de obras públicas o privadas.
• Servir para la determinación de las figuras de terrenos y masas de agua.
• Servir en toda obra vertical o horizontal.

Equipos topográficos:

• Medición de distancia: la medición de distancia entre dos puntos constituye una operación común en todos los trabajos de Topografía.
• Odómetro o rueda de medición, es una rueda que, al girar sobre la superficie del terreno, convierte el número de revoluciones obtenidas en distancia inclinada, la cual puede ser leída directamente por un contador o pantalla digital.
• Cinta métrica: es un instrumento de medida que consiste en una cinta graduada en dos sistemas internacionales. La cinta métrica determina diversas cualidades físicas de un objeto relacionados a su longitud.
• Jalón: es un accesorio que se utiliza para marcar puntos fijos en el levantamiento de planos topográficos, para trazar alineaciones y para determinar las bases.
• Estación total: es un aparato electróptico, básicamente es un teodolito electrónico se utiliza para medir ángulos horizontales, verticales y distancias lineales (geométricas y horizontales)
• Recolectores automáticos de datos: los recolectores de datos se pueden conectar en interfase con instrumentos de topografía modernos hace posible recibir y almacenar datos automáticamente en una computadora, en archivos compatibles con las mediciones que se han tomado.
• Trípode: es instrumento que cuenta con 3 patas y una parte superior triangular o circular, que permiten estabilizar un objeto para utilizar este de manera correcta.
• El teodolito: Es un instrumento de medición mecánico-óptico que se utiliza para obtener ángulos verticales y, en la mayoría de los casos horizontales. Definición de: Rumbo: es el ángulo agudo horizontal entre un meridiano de referencia y la línea, tiene como origen la línea norte y sur, y tiene un valor de 0° A 90°. Puede ir a favor o en contra de las manecillas del reloj. Azimut: son ángulos horizontales medidos en el sentido de las manecillas del reloj desde cualquier meridiano de referencia, tiene como origen la línea norte y tiene valor de 0° A 360°. Solo puede ir en sentido horario. Distancia: en topografía, distancia entre dos puntos se entiende que es la distancia horizontal, aunque en frecuencia se miden inclinadas y se reducen a su equivalente en su proyección horizontal antes de usarse, por medio de datos auxiliares como lo son la pendiente o los ángulos verticales.
• Distancia natural: es aquella que se consigue recorriendo fielmente el trazo de un punto a otro sobre el terreno.
• Distancia geométrica: es la distancia de la línea que va desde el punto del suelo donde se encuentra el instrumento topográfico hasta el punto del suelo donde el suelo se sitúa el prisma o mira.
• Distancia reducida: es la distancia de la línea que se obtiene al proyectar cualquiera de las tres anteriores sobre un plano horizontal.
