Electrónica Analógica

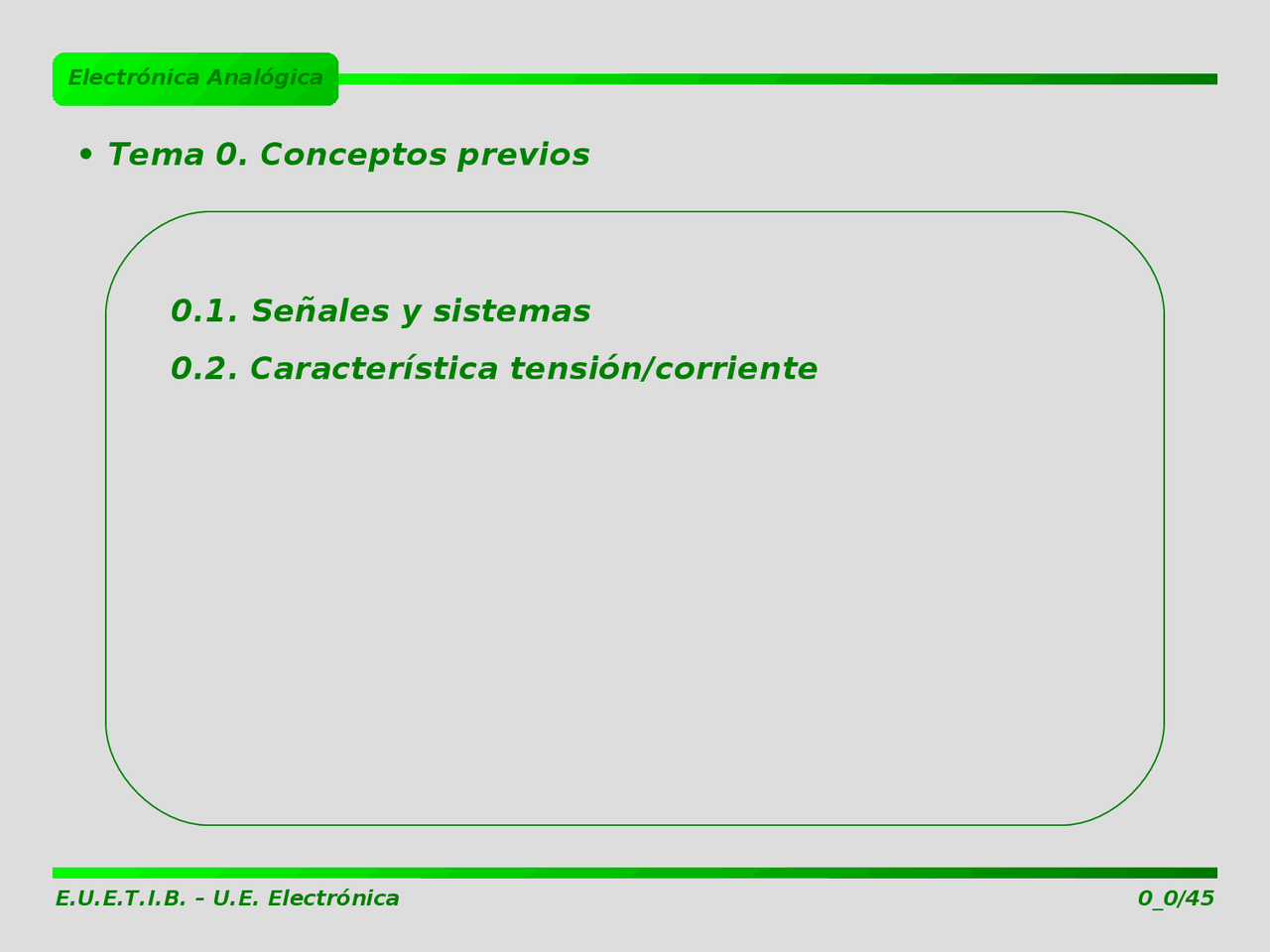

- Tema 0. Conceptos previos

0.1. Señales y sistemas

0.2. Característica tensión/corriente

Electrónica Analógica

0.1. Señales y sistemas

0.1. Señales y Sistemas

0.1.1. Concepto de sistema 0.1.2. Sistema electrónico 0.1.3. Magnitudes eléctricas 0.1.4. Procesado de energía y de información 0.1.5. Señales 0.1.6. Clasificación de señales 0.1.7. Ancho de banda de una señal 0.1.8. “Señales” periódicas 0.1.9. Tipos de procesado de señal 0.1.10. Propiedades de los sistemas

Electrónica Analógica

0.1.2. Sistema electrónico (1)

En el caso que nos ocupa, el sistema de procesado será un sistema electrónico Sistema eléctrico o electrónico de procesado Magnitudes eléctricas de entrada Magnitudes eléctricas de salida Magnitudes de entrada Magnitudes de salida Cambios de representación 0.1. Señales y sistemas

Electrónica Analógica

0.1.2. Sistema electrónico (y 2)

Los sistemas electrónicos y los eléctricos se diferencian en el tipo de dispositivos que se utilizan para su constitución Los sistemas eléctricos utilizan dispositivos basados en materiales conductores y aislantes (fuentes de tensión y corriente, bobinas, condensadores, transformadores, etc...) Los sistemas electrónicos utilizan además dispositivos basados en materiales semiconductores (diodos, transistores bipolares y de efecto de campo, tiristores, etc...) 0.1. Señales y sistemas

Electrónica Analógica

0.1.4. Procesado de energía y de información (1)

Procesado de energía Cuando la característica más importante de una magnitud eléctrica es la energía que transporta, se utilizan sistemas de procesado de energía para su tratamiento (transporte, almacenamiento, conversión, etc...) Batería 0.1. Señales y sistemas

Electrónica Analógica

0.1.4. Procesado de energía y de información (y 2)

Procesado de información Cuando la característica más importante de una magnitud eléctrica es la información que transporta codificada, se utilizan sistemas de procesado de información para su tratamiento (transporte, almacenamiento, modificación, etc...) Almacenamiento 0.1. Señales y sistemas

Electrónica Analógica

0.1.6. Clasificación de señales

Magnitud continua (Analógica) Magnitud discreta (Digital) Tiempo Continuo (Señal) Tiempo Discreto (Secuencia) 0.1. Señales y sistemas

Electrónica Analógica

0.1.6. Clasificación de señales (valores característicos)

Por su naturaleza, las señales eléctricas siempre serán aperiódicas Siempre estarán acotadas en amplitud y ancho de banda, y se pueden caracterizar por la medida de los siguientes valores: Valor máximo y mínimo: Vmáx y Vmín Ancho de banda (BW): fmáx y fmín 0.1. Señales y sistemas

Electrónica Analógica

0.1.7. Ancho de banda (2)

El espectro de una función periódica puede ser finito o infinito, pero siempre será discreto en frecuencia Primer armónico o armónico fundamental Segundo armónico Tercer armónico 0.1. Señales y sistemas

Electrónica Analógica

0.1.7. Ancho de banda (3)

Función cuadrada compuesta por los cinco primeros armónicos Función cuadrada compuesta por los trece primeros armónicos 0.1. Señales y sistemas

Electrónica Analógica

0.1.8. “Señales” periódicas

En los ensayos en laboratorio de sistemas electrónicos se suelen utilizar como señales de prueba magnitudes periódicas Las más habituales son  (^) Señales sinusoidales  (^) Señales cuadradas  (^) Señales triangulares  (^) Trenes de pulsos 0.1. Señales y sistemas

Electrónica Analógica

0.1.8. “Señales” periódicas (valores característicos)

Las señales periódicas se pueden caracterizar por VP  Vmáx  Vmed VPP  Vmáx  V mín

   T med v t dt T V 0 ( ) 1

   T rms v t dt T V 0 2 ( ) 1  (^) Valor eficaz  (^) Valor medio  (^) Valor de pico  (^) Valor de pico a pico 0.1. Señales y sistemas

Electrónica Analógica

0.1.8. “Señales” periódicas (nomenclatura)

Una señal periódica pulsatoria se puede descomponer como la suma de una señal constante más una señal alterna vA ( t )  2  sen ( 2   50  t ) [ V ] señal constante v ( t ) V v ( t ) A A a   señal alterna 0.1. Señales y sistemas

Electrónica Analógica

0.1.9. Tipos de procesado de señal

Los sistemas electrónicos analógicos se utilizan para procesar la información representada por señales analógicas (continuas en tiempo y en magnitud) Los sistemas electrónicos digitales se utilizan para procesar la información representada por señales o secuencias digitales Los sistemas digitales de uso más habitual son los sistemas digitales binarios, en los cuales la magnitud de las señales o secuencias portadoras de información sólo puede tomar dos valores 0.1. Señales y sistemas
