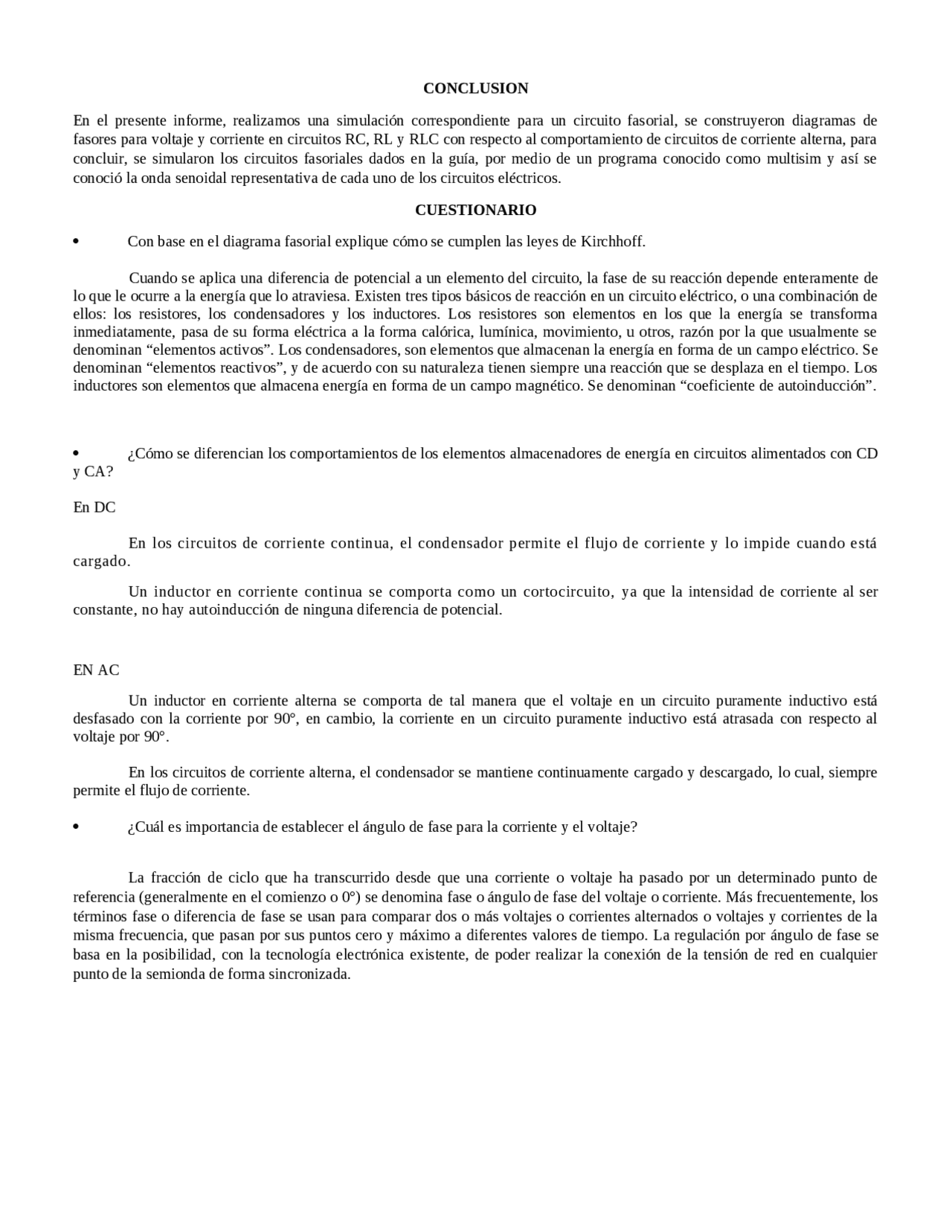

CONCLUSION
En el presente informe, realizamos una simulación correspondiente para un circuito fasorial, se construyeron diagramas de
fasores para voltaje y corriente en circuitos RC, RL y RLC con respecto al comportamiento de circuitos de corriente alterna, para
concluir, se simularon los circuitos fasoriales dados en la guía, por medio de un programa conocido como multisim y así se
conoció la onda senoidal representativa de cada uno de los circuitos eléctricos.
CUESTIONARIO
Con base en el diagrama fasorial explique cómo se cumplen las leyes de Kirchhoff.
Cuando se aplica una diferencia de potencial a un elemento del circuito, la fase de su reacción depende enteramente de
lo que le ocurre a la energía que lo atraviesa. Existen tres tipos básicos de reacción en un circuito eléctrico, o una combinación de
ellos: los resistores, los condensadores y los inductores. Los resistores son elementos en los que la energía se transforma
inmediatamente, pasa de su forma eléctrica a la forma calórica, lumínica, movimiento, u otros, razón por la que usualmente se
denominan “elementos activos”. Los condensadores, son elementos que almacenan la energía en forma de un campo eléctrico. Se
denominan “elementos reactivos”, y de acuerdo con su naturaleza tienen siempre una reacción que se desplaza en el tiempo. Los
inductores son elementos que almacena energía en forma de un campo magnético. Se denominan “coeficiente de autoinducción”.
¿Cómo se diferencian los comportamientos de los elementos almacenadores de energía en circuitos alimentados con CD
y CA?
En DC
En los circu ito s de c orr ien te cont inu a, el con den sad or p ermite el flujo de corri ent e y lo i mpi de cuan do está
car gad o.
Un inductor en corri ent e conti nua s e compo rta como un c ortocircui to, ya que la intensidad de corriente al ser
constante, no hay autoinducción de ninguna diferencia de potencial.
EN AC
Un inductor en corriente alterna se comporta de tal manera que el voltaje en un circuito puramente inductivo está
desfasado con la corriente por 90°, en cambio, la corriente en un circuito puramente inductivo está atrasada con respecto al
voltaje por 90°.
En los circuitos de corriente alterna, el condensador se mantiene continuamente cargado y descargado, lo cual, siempre
permite el flujo de corriente.
¿Cuál es importancia de establecer el ángulo de fase para la corriente y el voltaje?
La fracción de ciclo que ha transcurrido desde que una corriente o voltaje ha pasado por un determinado punto de
referencia (generalmente en el comienzo o 0°) se denomina fase o ángulo de fase del voltaje o corriente. Más frecuentemente, los
términos fase o diferencia de fase se usan para comparar dos o más voltajes o corrientes alternados o voltajes y corrientes de la
misma frecuencia, que pasan por sus puntos cero y máximo a diferentes valores de tiempo. La regulación por ángulo de fase se
basa en la posibilidad, con la tecnología electrónica existente, de poder realizar la conexión de la tensión de red en cualquier
punto de la semionda de forma sincronizada.
