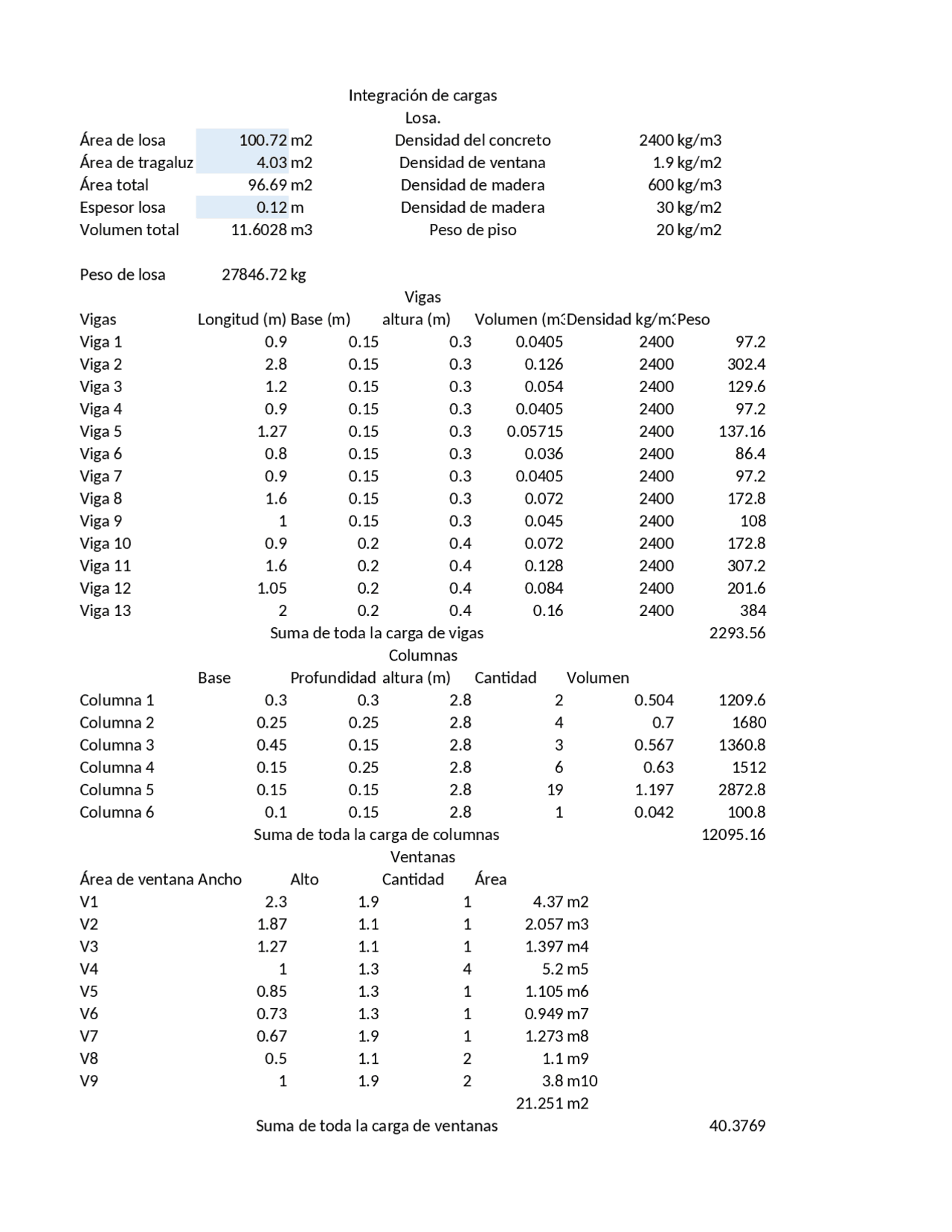

Integración de cargas
Losa.
Área de losa 100.72 m2 Densidad del concreto 2400 kg/m3
Área de tragaluz 4.03 m2 Densidad de ventana 1.9 kg/m2
Área total 96.69 m2 Densidad de madera 600 kg/m3
Espesor losa 0.12 m Densidad de madera 30 kg/m2
Volumen total 11.6028 m3 Peso de piso 20 kg/m2
Peso de losa 27846.72 kg
Vigas
Vigas Longitud (m) Base (m) altura (m)
Volumen (m3
Densidad kg/m3
Peso
Viga 1 0.9 0.15 0.3 0.0405 2400 97.2
Viga 2 2.8 0.15 0.3 0.126 2400 302.4
Viga 3 1.2 0.15 0.3 0.054 2400 129.6
Viga 4 0.9 0.15 0.3 0.0405 2400 97.2
Viga 5 1.27 0.15 0.3 0.05715 2400 137.16
Viga 6 0.8 0.15 0.3 0.036 2400 86.4
Viga 7 0.9 0.15 0.3 0.0405 2400 97.2
Viga 8 1.6 0.15 0.3 0.072 2400 172.8
Viga 9 1 0.15 0.3 0.045 2400 108
Viga 10 0.9 0.2 0.4 0.072 2400 172.8
Viga 11 1.6 0.2 0.4 0.128 2400 307.2
Viga 12 1.05 0.2 0.4 0.084 2400 201.6
Viga 13 2 0.2 0.4 0.16 2400 384
Suma de toda la carga de vigas 2293.56
Columnas
Base Profundidad altura (m) Cantidad Volumen
Columna 1 0.3 0.3 2.8 2 0.504 1209.6
Columna 2 0.25 0.25 2.8 4 0.7 1680
Columna 3 0.45 0.15 2.8 3 0.567 1360.8
Columna 4 0.15 0.25 2.8 6 0.63 1512
Columna 5 0.15 0.15 2.8 19 1.197 2872.8
Columna 6 0.1 0.15 2.8 1 0.042 100.8
Suma de toda la carga de columnas 12095.16
Ventanas
Área de ventana Ancho Alto Cantidad Área
V1 2.3 1.9 1 4.37 m2
V2 1.87 1.1 1 2.057 m3
V3 1.27 1.1 1 1.397 m4
V4 1 1.3 4 5.2 m5
V5 0.85 1.3 1 1.105 m6
V6 0.73 1.3 1 0.949 m7
V7 0.67 1.9 1 1.273 m8
V8 0.5 1.1 2 1.1 m9
V9 1 1.9 2 3.8 m10
21.251 m2
Suma de toda la carga de ventanas 40.3769
