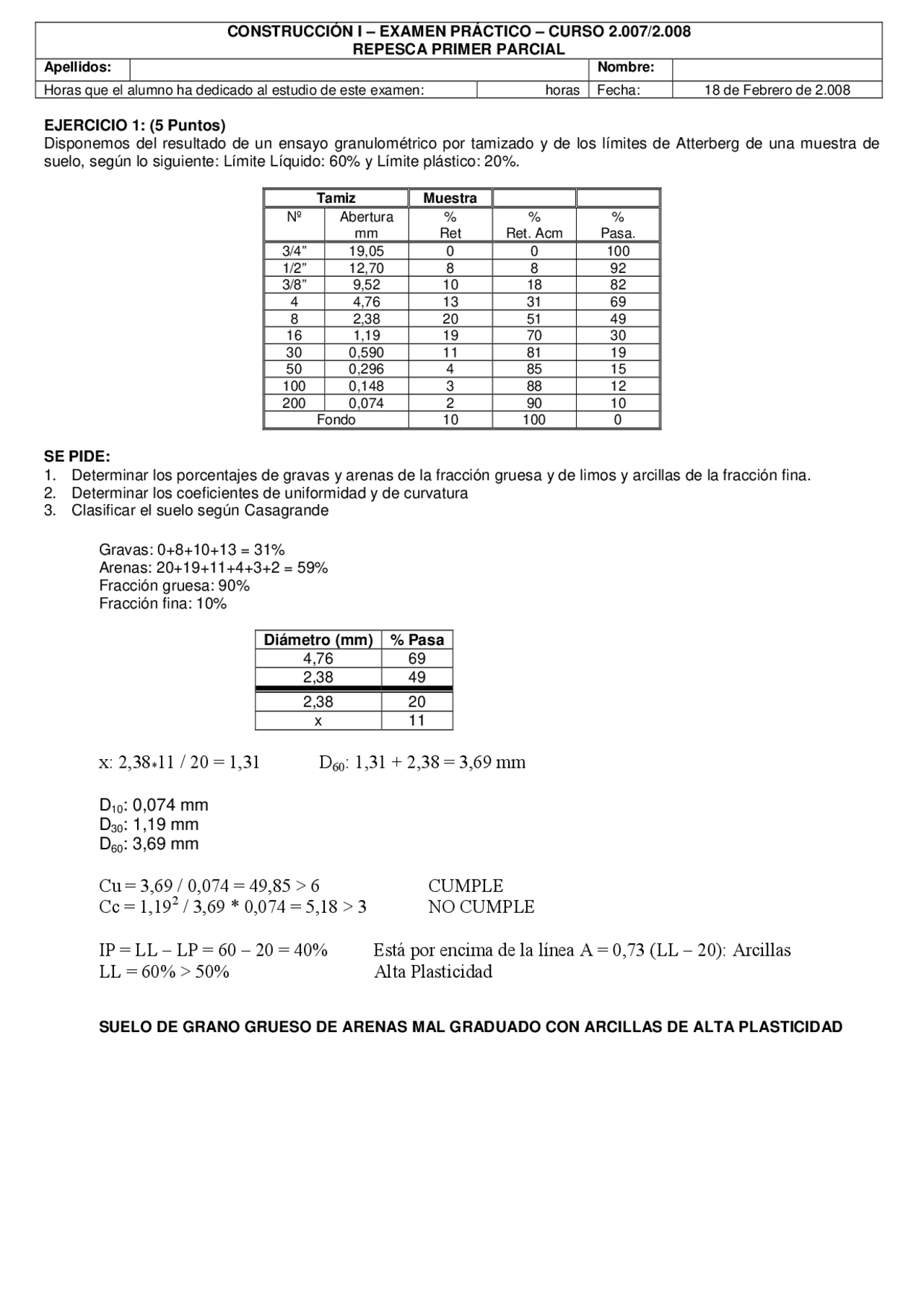

CONSTRUCCIÓN I – EXAMEN PRÁCTICO – CURSO 2.007/2.008
REPESCA PRIMER PARCIAL
Apellidos:
Nombre:
Horas que el alumno ha dedicado al estudio de este examen: horas Fecha: 18 de Febrero de 2.008
EJERCICIO 1: (5 Puntos)
Disponemos del resultado de un ensayo granulométrico por tamizado y de los límites de Atterberg de una muestra de
suelo, según lo siguiente: Límite Líquido: 60% y Límite plástico: 20%.
Tamiz Muestra
Nº Abertura
mm %
Ret %
Ret. Acm %
Pasa.
3/4” 19,05 0 0 100
1/2” 12,70 8 8 92
3/8” 9,52 10 18 82
4 4,76 13 31 69
8 2,38 20 51 49
16 1,19 19 70 30
30 0,590 11 81 19
50 0,296 4 85 15
100 0,148 3 88 12
200 0,074 2 90 10
Fondo 10 100 0
SE PIDE:
1. Determinar los porcentajes de gravas y arenas de la fracción gruesa y de limos y arcillas de la fracción fina.
2. Determinar los coeficientes de uniformidad y de curvatura
3. Clasificar el suelo según Casagrande
Gravas: 0+8+10+13 = 31%
Arenas: 20+19+11+4+3+2 = 59%
Fracción gruesa: 90%
Fracción fina: 10%
Diámetro (mm)
% Pasa
4,76 69
2,38 49
2,38 20
x 11
x: 2,38
*
11 / 20 = 1,31 D
60
: 1,31 + 2,38 = 3,69 mm
D
10
: 0,074 mm
D
30
: 1,19 mm
D
60
: 3,69 mm
Cu = 3,69 / 0,074 = 49,85 > 6 CUMPLE
Cc = 1,19
2
/ 3,69 * 0,074 = 5,18 > 3 NO CUMPLE
IP = LL – LP = 60 – 20 = 40% Está por encima de la línea A = 0,73 (LL – 20): Arcillas
LL = 60% > 50% Alta Plasticidad
SUELO DE GRANO GRUESO DE ARENAS MAL GRADUADO CON ARCILLAS DE ALTA PLASTICIDAD
