242
170
A
mediante una tabla [parte superior izquierda de la hoja]; ordena los
resultados de menor a mayor.

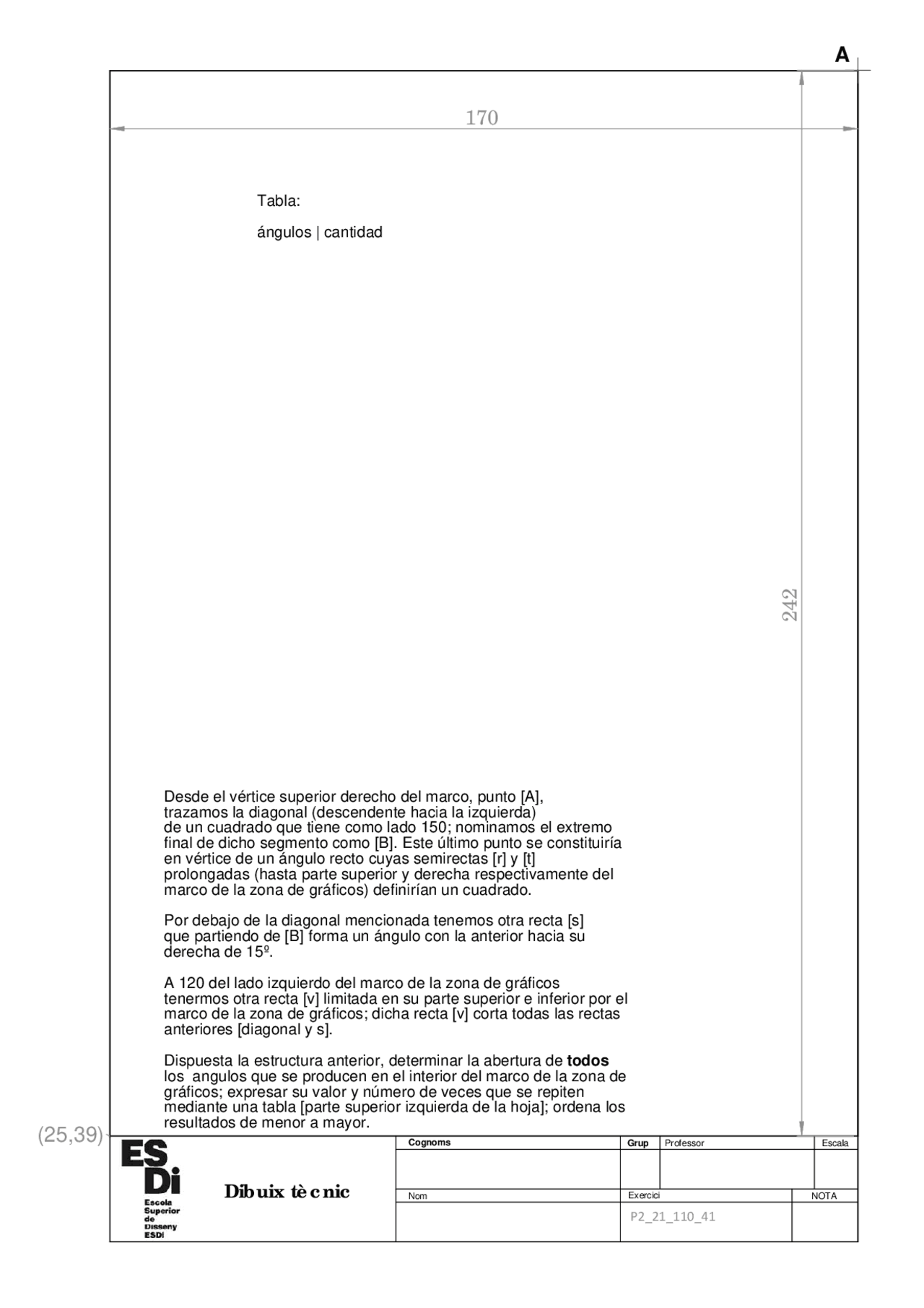

Desde el vértice superior derecho del marco, punto [A],
trazamos la diagonal (descendente hacia la izquierda)
de un cuadrado que tiene como lado 150; nominamos el extremo
final de dicho segmento como [B]. Este último punto se constituiría
en vértice de un ángulo recto cuyas semirectas [r] y [t]
prolongadas (hasta parte superior y derecha respectivamente del
marco de la zona de gráficos) definirían un cuadrado.
Por debajo de la diagonal mencionada tenemos otra recta [s]
que partiendo de [B] forma un ángulo con la anterior hacia su
derecha de 15º.
A 120 del lado izquierdo del marco de la zona de gráficos
tenermos otra recta [v] limitada en su parte superior e inferior por el
marco de la zona de gráficos; dicha recta [v] corta todas las rectas
anteriores [diagonal y s].
Dispuesta la estructura anterior, determinar la abertura de todos
los angulos que se producen en el interior del marco de la zona de
gráficos; expresar su valor y número de veces que se repiten
Tabla:
ángulos | cantidad
(25,39)
P2_21_110_41
Grup
Cognoms
Nom Exercici
Escala
Professor
NOTA
Dibuix tècnic
