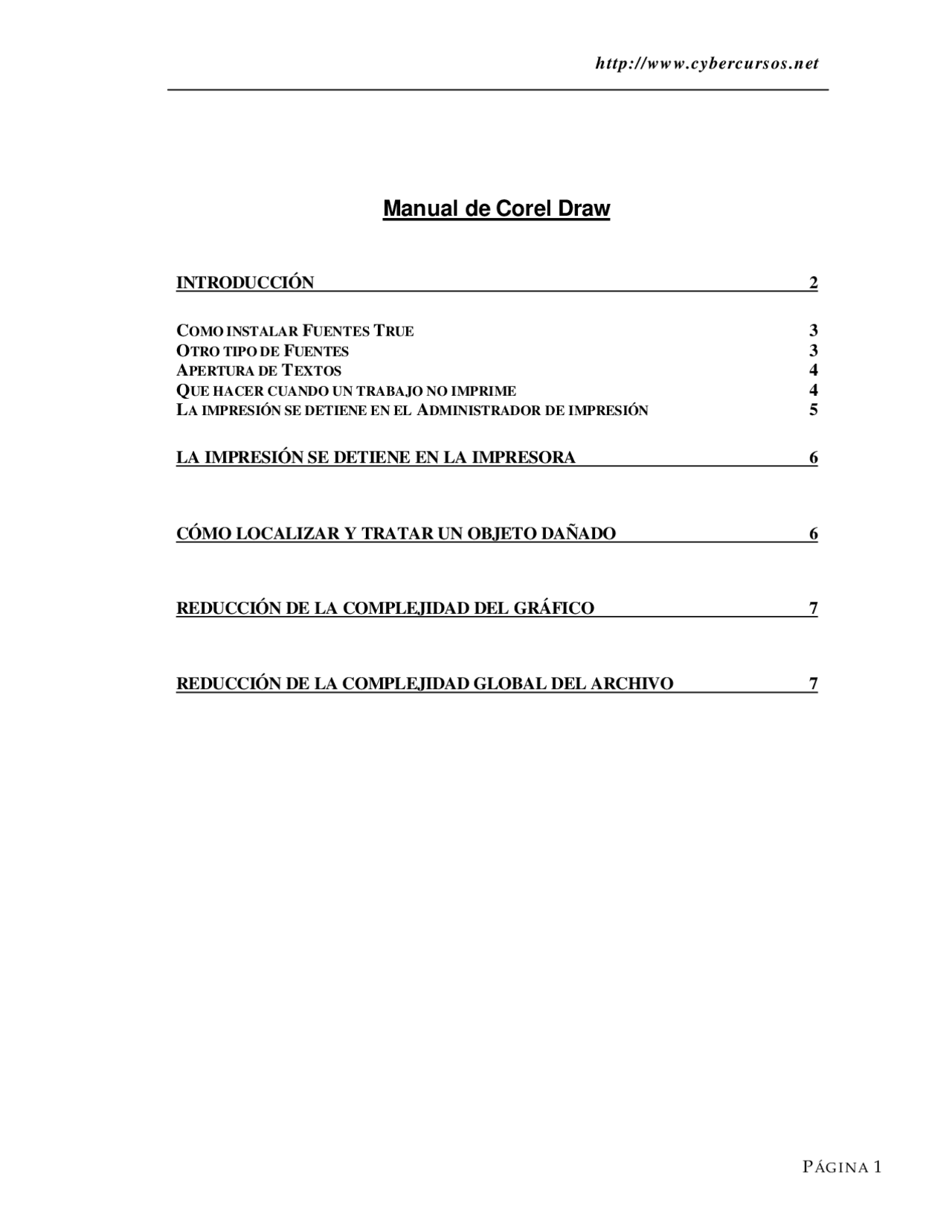

Manual de Corel Draw
- INTRODUCCIÓN
- COMO INSTALAR FUENTES TRUE
- OTRO TIPO DE FUENTES
- APERTURA DE TEXTOS
- QUE HACER CUANDO UN TRABAJO NO IMPRIME
- LA IMPRESIÓN SE DETIENE EN EL ADMINISTRADOR DE IMPRESIÓN
- LA IMPRESIÓN SE DETIENE EN LA IMPRESORA
- CÓMO LOCALIZAR Y TRATAR UN OBJETO DAÑADO
- REDUCCIÓN DE LA COMPLEJIDAD DEL GRÁFICO
- REDUCCIÓN DE LA COMPLEJIDAD GLOBAL DEL ARCHIVO
INTRODUCCIÓN
Corel Draw es el mas completo programa de diseño gráfico e ilustración, este programa trae rápidas herramientas de ilustración, contiene efectos especiales fáciles de usar, que lo convierten en el programa ideal para la creación de cualquier proyecto de diseño.
Con Corel Draw podrá realizar infinidad de piezas publicitarias, logotipos empaques, etc.
Si crea un archivo en Corel que contiene texto, con el archivo CDR se guardará una referencia al nombre de la fuente. Esto permite a Corel abrir el archivo de forma precisa en el futuro al visualizar el texto en el tipo de letra apropiado. En ocasiones, puede compartir los archivos de Corel con otros usuarios, llevar los archivos CDR a una empresa de procesamiento de datos, abrir archivos CDR antiguos en versiones nuevas de Draw, etc. Si hace esto, es posible que los tipos de letra sean incorrectos cuando se abra el archivo. A veces aparecerán complicaciones si está abriendo un archivo antiguo (creado en las versiones 2.0, 3.0, 4.0 o 5.0). Obviamente, volver a abrir su archivo en su propio sistema, siempre que la lista de fuentes sea la misma de cuando se creó el archivo, será un proceso simple.
2.Seleccione el botón Añadir fuentes, a continuación, la unidad de CD-ROM y el directorio FONTS\ATM y después el subdirectorio donde se encuentran ubicadas las fuentes.
- Seleccione algunas o todas las fuentes y después pulse sobre el botón Añadir.
- Una vez añadidas las fuentes, cierre el Panel de control de ATM.
- Reinicie Windows.
Una vez instalada una fuente Tipo 1 en ATM, estará disponible para su utilización en la aplicaciones de Corel.
APERTURA DE TEXTOS
Si crea un archivo en Corel que contiene texto, con el archivo CDR se guardará una referencia al nombre de la fuente. Esto permite a Corel abrir el archivo de forma precisa en el futuro al visualizar el texto en el tipo de letra apropiado. En ocasiones, puede compartir los archivos de Corel con otros usuarios, llevar los archivos CDR a una empresa de procesamiento de datos, abrir archivos CDR antiguos en versiones nuevas de Draw, etc. Si hace esto, es posible que los tipos de letra sean incorrectos cuando se abra el archivo. A veces aparecerán complicaciones si está abriendo un archivo antiguo (creado en las versiones 2.0, 3.0, 4.0 o 5.0). Obviamente, volver a abrir su archivo en su propio sistema, siempre que la lista de fuentes sea la misma de cuando se creó el archivo, será un proceso simple.
Con el sistema de correspondencia de fuentes PANOSE en Corel 7.0, ya no tendrá que hacer que Corel sustituya la fuente por defecto para las cadenas de texto utilizando una fuente que no está presente en el sistema. Si PANOSE está activado, selecciona la fuente disponible más parecida al tipo de letra original, si no encuentra el original. Cómo Corel 7.0 localiza una fuente para su utilización Si abre un archivo que se creó en una versión anterior de Corel y utilizó las WFN, True Type o Tipo 1, Corel:
Intentará buscará una correspondencia de la fuente con el nombre. Utilice PANOSE para determinar la fuente que más se asemeja a True Type o Tipo
QUE HACER CUANDO UN TRABAJO NO IMPRIME
Cuando imprime un archivo mediante una aplicación de Corel:
1.Corel procesa la información. Verá un contador de progreso que aumentará hasta un 100%. 2.Si el proceso se completa con éxito, el trabajo de impresión pasará al Administrador de impresión de Windows. 3.Si todo funciona correctamente, el trabajo de impresión pasará a la impresora.
El proceso podría interrumpirse en cualquiera de estas etapas. El primer paso para determinar dónde radica el problema es identificar en cuál de las etapas anteriores se detuvo la impresión. Si encuentra problemas al imprimir un archivo, siga las siguientes sugerencias para solucionar problemas para intentar determinar dónde radica el problema y cómo resolverlo.
La impresión se detiene en la aplicación de Corel
Salga de la aplicación de Corel y vuelva a iniciarla. ¿Se ha imprimido antes el archivo? ¿Se ha repetido con anterioridad el problema? ¿Se producen los problemas de impresión con un archivo o con todos? Asegúrese de que la impresora por defecto es la correcta. Al trabajar en una aplicación, en el sistema se van creando y colocando archivos temporales. Salga de Windows completamente y elimine los archivos .TMP que existan en el directorio temporal de Windows. Mientras esté en este directorio, compruebe que dispone al menos de 15 a 20 MB de espacio libre en disco.
Compruebe los recursos del sistema en Programas\Accesorios\Herramientas del sistema \Medidor de recursos y libere memoria para cada unidad desde el Explorador de Windows, para ello, seleccione el icono de la unidad, haga clic en el botón derecho del ratón y seleccione Propiedades en el menú emergente. Si estos valores son bajos, salga de Windows y vuelva a iniciarlo. Además, asegúrese de que no está ejecutando otras aplicaciones de Windows ¿Se encuentra abierto el Administrador de impresión? Pruebe a desactivarlo.
LA IMPRESIÓN SE DETIENE EN EL ADMINISTRADOR DE IMPRESIÓN
Seleccione Propiedades de la impresora en la carpeta de la impresora en el Panel de control de Windows. Seleccione la pestaña Detalles y aumente el valor de reintentar transmisión. Compruebe las sentencias Load y Run en WIN.INI. Los programas y utilidades pueden ajustarse para que se ejecuten automáticamente al iniciar Windows añadiendo referencias en estas líneas. Escriba un punto y coma (;) delante de cada línea si ya hay referencias. No olvide guardar, salir y volver a iniciar Windows después de modificar WIN.INI.
Coloque los iconos que encuentre en el grupo Inicio de Windows en otro grupo de iconos.
mismo, puede eliminarlo y volver a crearlo o reducir su complejidad de la siguiente forma.
REDUCCIÓN DE LA COMPLEJIDAD DEL GRÁFICO
Si, al parecer, los problemas no están ocasionados por un objeto dañado, sino por un objeto complejo, los pasos siguientes serán de utilidad para reducir la complejidad de un objeto individual:
Reduzca el número de nodos del trayecto. Los puntos de control y los nodos añaden cada uno 1 byte al tamaño de los objetos. Esto resulta muy fácil si se utiliza la característica Reducción automática de la persiana Edición de nodos. Si el objeto posee un relleno degradado, reduzca el número de bandas de degradado. Evite combinar texto con otros objetos (por ejemplo, para crear huecos transparentes o máscaras). Divida el objeto en objetos menos complejos y de menor tamaño.
Elimine los contornos poco corrientes.
Si, por cualquier razón, no se pueden seguir estos pasos o no funcionan, puede tratar el problema de una forma más global. Los pasos siguientes serán de utilidad para reducir la complejidad general del archivo.
REDUCCIÓN DE LA COMPLEJIDAD GLOBAL DEL ARCHIVO
En la pantalla Imprimir de Corel, elija Opciones; pestaña Opciones. En la ventana de ajustes PostScript, encontrará un valor denominado Máximo de puntos por curva. Este valor puede modificarse para que puedan imprimirse los archivos complejos. Pueden introducirse valores entre 200 y 20.000. El valor por defecto es 1.500. Cuando se imprimen archivos que tienen rellenos complejos (por ejemplo: rellenos degradados, rellenos vectoriales, rellenos de mapas de bits y texturas PostScript) dentro de formas complejas (textos o formas dibujadas a mano alzada) ajuste el valor a 600 o menos para ayudar a simplificar los datos enviados a la impresora. Al disminuir este número aumentarán los tiempos de impresión, pero sin embargo es más probable que se imprima el archivo.
En Archivo; Imprimir; Opciones; pestaña Opciones, en la ventana de ajustes PostScript, verá la opción Ajustar suavidad a. El aumento de este valor simplificará el trabajo de impresión. Como regla general, intente aumentar el valor hasta un máximo de 3 o 4, o de lo contrario, la calidad de la imagen se resentirá. Un paso mejor sería la selección de Aumento automático de suavidad. Este valor simplificará
la impresión reduciendo la calidad de la imagen sólo hasta el punto en que la degradación comienza a apreciarse.
Note: Cuando se utilizan las curvas Bézier para describir un trayecto en una impresora PostScript, el intérprete debe, en primer lugar, 'aplanar' el trayecto para presentarlo como una serie de líneas rectas. El ajuste 'Plano' afecta al grado de precisión usado durante el proceso de 'Aplanamiento' y, por lo tanto, el número de líneas rectas utilizadas para describir el trayecto curvo. Cuanto mayor sea el valor, menos preciso será el trayecto 'aplanado' o 'aproximado'. Por ejemplo, un círculo parecerá cada vez más una señal de stop a medida que se vaya aumentando el ajuste Aplanamiento.
Lista específica de PostScript:
Active el administrador de error PostScript desde el Panel de control de Windows; Propiedades de impresoras; en la pestaña PostScript. Si PostScript encuentra dificultades al interpretar el archivo, se producirá un código de error.
Separaciones de Color
Cuando se imprime un dibujo profesionalmente por parte de una empresa de procesamiento de datos, cada color debe imprimirse en la imprenta por separado. Por lo tanto, una imagen multicolor requiere que cada color se imprima en una hoja de papel, una película o una placa de metal distinta. En la fase final de un trabajo de impresión, estas placas separadas se vuelven a combinar para crear el producto final. Este proceso se denomina separación de colores
Otro caso que requeriría la separación de color sería la creación de una prueba de color. Cada uno de los colores del dibujo se imprime en un acetato distinto y en color. Colocando las hojas de acetato unas sobre otras y alineándolas perfectamente, se puede crear una prueba de color del producto final.
PANTONE y separaciones de proceso
Si crea un dibujo con colores PANTONE, cada color PANTONE se colocará en una hoja de película individual durante el proceso de separación de colores. Cada color PANTONE es único y equivaldría a las muestras de pintura de las tiendas de decoración
Los colores del proceso son mezclas de las cuatro tintas básicas: aguamarina, fucsia, amarillo y negro. Mezclando estos cuatro colores en diferentes combinaciones puede crearse un número infinito de colores. Cuando el dibujo se haya creado utilizando colores de cuatricomía, el
para que se impriman estas marcas. Seleccione estas marcas pulsando sobre los iconos situados bajo la pestaña Separaciones en Opciones de impresión.
ILUSTRACION DE LA BARRA DE HERRAMIENTAS
Formatos recomendados para la importación de gráficos de otras aplicaciones
Programa Formato de importación recomendado
Adobe Illustrator AI
Arts & Letters AI, Portapapeles
AutoCAD DXF, HPGL (archivos PLT)
Texto ASCII Importación de texto del Portapapeles y párrafo
CorelDRAW CDR, Portapapeles
CorelTRACE CorelTRACE AI
GEM Artline GEM
GEM Graph GEM
GEM Draw Plus GEM
Harvard Graphics CGM
Lotus 1-2-3 Lotus PIC
Lotus Freelance Plus CGM
Para Macintosh
paquetes vectorizados MACINTOSH PICT, AI
Micrografx Designer,
Graph Plus DRW, AI
Scan Gallery TIF
WordPerfect .WPG
Filtros de Corel Draw
filtros de importación de Corel.
CorelTRACE (*.AI)
EPS {Encapsulated Placeable} (*.EPS, *.DCS)
Metaarchivo de Windows mejorado (*.EMF)
Frame Vector Metafile (*.FMV)
GEM files (*.GEM)
Archivo Paint GEM (*.IMG)
HP Plotter HPGL (*.PLT)
IBM PIF {GDF} (*.PIF, *.PF)
Mapas de bits JPEG (*. JPG, *.JFF, *.JTF)
Kodak Photo-CD (*.PCD)
Legacy 1.0, 2.0 (*.LEG)
Lotus PIC (*.PIC)
Macintosh PICT (*.PCT, *.PIC)
Mapa de bits MACPaint (*.MAC))
Metaarchivo MET (*.MET)
Micrografx 2.x, 3.x (*.DRW)
Micrografx Designer 6.0 (*.DSF)
Microsoft Rich Text Format (*.RTF)
Microsoft Word 3.x (*.DOC)
Microsoft Word 4.x (*.DOC)
Microsoft Word 5.0, 5.5 (*.DOC)
Microsoft Word para Macintosh 4.0 (*.DOC)
Microsoft Word para Macintosh 5.0 (*.DOC)
Microsoft Word para Windows 1.x (*.DOC)
Microsoft Word para Windows 2.x & 6.x (*.DOC)
Animación MPEG (*.MPG)
Metaarchivo NAP (*.NAP)
Mapas de bits OS/2 (*.BMP)
PaintBrush (*.PCX)
Picture Publisher 4 (*.PP4, *.PP5)
Portable Network Graphic (*.PNG)
PostScript {Interpretado} (*.PS, *.EPS, *.PRN)
SCITEX (*.CT, *.SCT)
Mapas de bits Targa (*.TGA, *.VGA, *.ICB, *.VST)
Mapas de bits TIFF 5.0 (*.TIF, *.SEP)
Vídeo para Windows (*.AVI)
Mapa de bits Wavelet Comprimido (*.WVL)
metaarchivo de Windows Metafile (*.WMF)
Windows 3.x/NT Resource (*.CUR, *.DLL, *.EXE, *.ICO)
Windows 3.0 mapas de bits (*.BMP, *.DIB, *.RLE)
WordPerfect 4.2 (*.WP, *.WP4)
WordPerfect 5.0 (*.WP, *.WP5)
WordPerfect 5.1 para Windows (*.WP, *.WP5)
AutoCAD DXF
GEM Artline GEM
Programas de vectores de Macintosh AI, PICT de Macintosh
Micrografx Designer CGM
Paintbrush PC PCX
Para dispositivos de gráficos:
Dispositivo Formato recomendado
Matrix, Genegraphic
Grabadoras de película Solitaire SCODL (si la compatibilidad PostScript no está disponible)
Cortadoras controladas por ordenador,
Trazadores y máquinas Contornos HPGL o DXF
Como utilizar las Herramientas
Los comandos de aplicación disponibles en las barras de menú también están disponibles en las barras de herramientas y menús laterales de la Familia de aplicaciones de CorelDRAW.
En CorelDRAW 7 y Corel PHOTO-PAINT 7 y 8 , las barras de propiedades y persianas le permiten tener a mano multitud de operaciones. Las barras de propiedades, accesibles mientras trabaje en un documento, le proporcionarán acceso a comandos relacionados con la herramienta activa o la operación que esté llevando a cabo en ese momento.
Funcionamiento de las persianas
Las persianas son cuadros de diálogo que contienen las mismas operaciones que la mayoría de los cuadros de diálogo habituales como, por ejemplo, botones de comandos, opciones, cuadros de lista y botones Cerrar.
A diferencia de la mayoría de los cuadros de diálogo, puede mantener abiertas las persianas mientras trabaja en un documento para poder acceder a las operaciones de aplicación más frecuente, o bien para experimentar con diversos efectos. Si necesita maximizar su área de trabajo y mantener una persiana a mano, haga clic en la flecha de su barra de título para enrrollarla, y dejando así visible sólo dicha barra. Haga clic de nuevo en la flecha para desplegarla.
A continuación se enumeran algunas de las operaciones más frecuentes que se llevan a cabo con persianas:
Efectúe esta operación
Plegar o desplegar una persiana:
Haga clic en la flecha de la esquina superior derecha.
O bien, haga doble clic en la barra de título de la persiana.
Llevar a cabo las operaciones :
Haga clic en el botón Aplicar. definidas por sus elecciones
Cerrar una persiana:
Haga clic en el botón Cerrar en el extremo derecho de la barra de título.O bien, haga clic con el botón derecho del ratón en la barra de título y a continuación clic en Cerrar.
Cerrar una persiana después: de efectuar una operación Haga clic en el botón Cierre automático.
Cerrar todas las persianas abiertas: Haga clic con el botón derecho en la barra de título de una persiana abierta y a continuación clic en Cerrar todo.
Mover una persiana: Haga clic en la barra de título y arrástrela a la ubicación deseada.
Organizar las persianas : Haga clic con el botón derecho del ratón en la barra de título de una persiana abierta, y haga clic a continuación en Organizar para moverla hacia un lado del área de trabajo..
Organizar todas las persianas : Haga clic en Organizar todo para plegar todas las ventanas de persiana abiertas y moverlas hacia un lado del área de trabajo.
Desplácelo a la izquierda para acelerar los objetos hacia el objeto inicial, o a la derecha para acelerarlos hacia el objeto final. El índice de aceleración aumenta cuanto más se desplace el deslizador en la dirección elegida. El valor 0 implica no aceleración en ninguna dirección.
5.Desplace el deslizador Acel. rellenos/contornos para establecer la tasa de aceleración del color.
Para acelerar objetos intermedios y colores con la Barra de propiedades:
1.Seleccione la mezcla con la herramienta Selección.
2.En la Barra de propiedades, desplace el deslizador Aceleración de objeto de mezcla para establecer la tasa de aceleración de los objetos.
3.Desplace el deslizador Aceleración de color de mezcla para establecer la tasa de aceleración del color.
Sugerencias
Vincule las tasas de aceleración de color y de objetos para que sólo tenga que ajustar un parámetro habilitando la casilla Vincular aceleraciones de la persiana Mezcla o haciendo clic en el botón Vínculo de aceleración de mezcla de la Barra de propiedades.
Para hacer que el tamaño de los objetos se acelere al mismo tiempo que los colores o los objetos, habilite la casilla Aplicar a tamaño de la persiana Mezcla o haga clic en el botón Tamaño aceleración mezcla de la Barra de propiedades.
Apertura de archivos
Una vez iniciado CorelDRAW, se puede abrir un dibujo ya existente para continuar trabajando en él donde se dejó. El comando Abrir le servirá para abrir los dibujos guardados con anterioridad.
haga clic en el botón Abrir
haga clic en Archivo, Abrir
elija el nombre de un archivo en la lista de archivos de apertura reciente que se encuentra al final del menú Archivo.
Operación con varias paginas
En CorelDRAW puede crear documentos de varias páginas y desplazarse por ellos con los comandos que se encuentran en los menús y botones de la ventana principal predeterminada, o hacerlo con el Navegador.
Con los comandos de Insertar página puede añadir páginas, y eliminarlas con el comando Eliminar página, al que puede acceder en el menú Editar.
Para añadir, eliminar y desplazarse entre varias páginas puede utilizar el Navegador, una herramienta de uso múltiple para la gestión de documentos. Podrá así añadir páginas en blanco rápidamente sin necesidad de interrumpir su trabajo, así como añadir y eliminar páginas con sólo hacer clic. Los botones anejos al Navegador, llamados cambiadores de página, también se emplean para el movimiento por documentos de varias páginas.
Establecimiento de la distancia entre los objetos intermedios de las mezclas
Existen dos medios para controlar la distancia entre los objetos de una mezcla; el primero, consiste en establecer el número de objetos intermedios que tendrá la mezcla, que podrá ser entre 1 y 999. Cuanto mayor sea el número de objetos intermedios, menor será el espacio entre ellos. Podrá especificar el número de objetos intermedios para cualquier tipo de mezcla.
El segundo medio, que sólo puede utilizarse con los objetos mezclados a lo largo de un trayecto, consiste en establecer la distancia precisa entre los objetos intermedios, lo que se denomina espaciado fijo. Los valores de este espaciado fijo deben encontrarse entre 0 y 25, centímetros (o su equivalente en los otros sistemas de medición).
