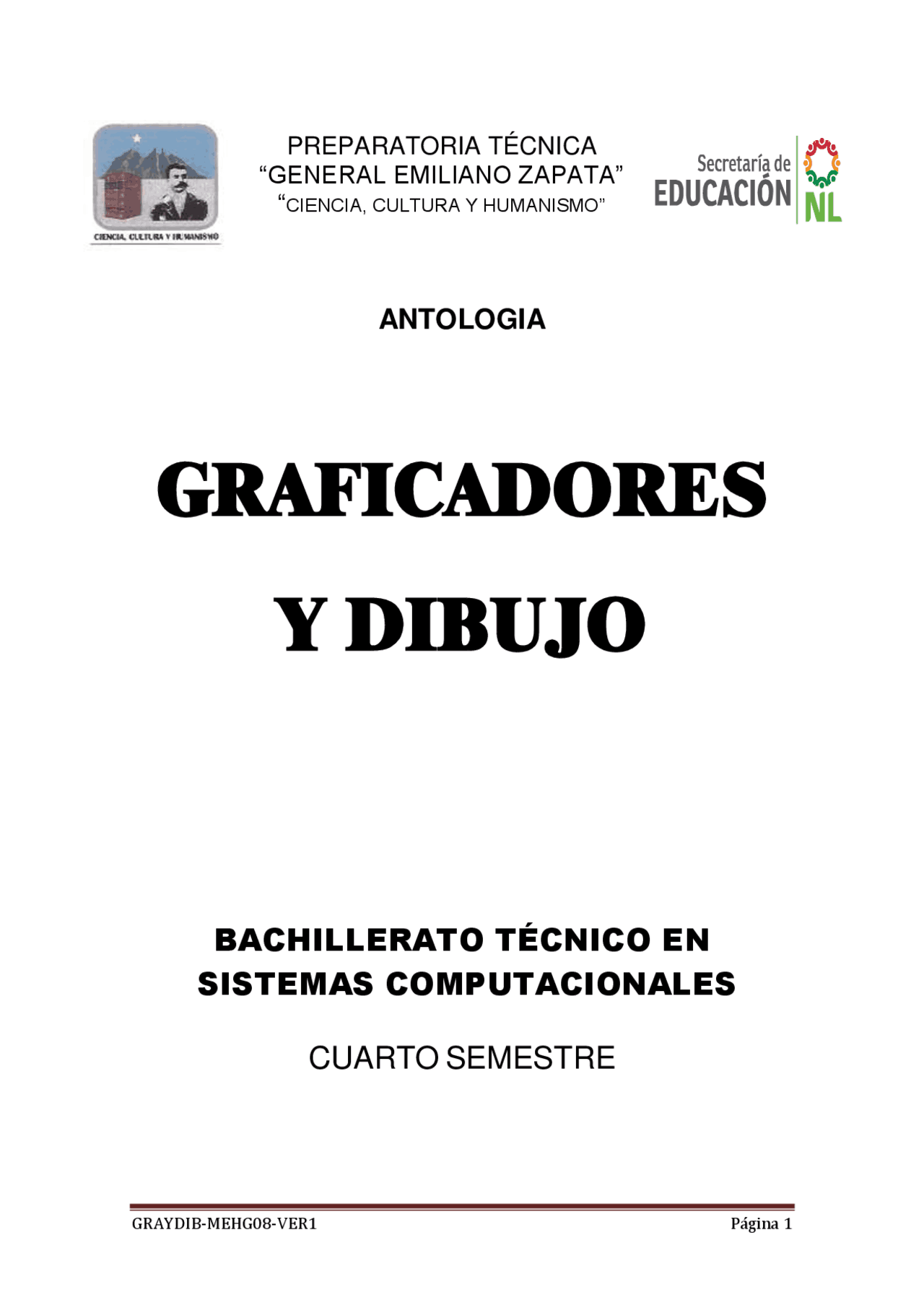

GRAYDIB-MEHG08-VER1 Página 1
PREPARATORIA TÉCNICA
“GENERAL EMILIANO ZAPATA”
“CIENCIA, CULTURA Y HUMANISMO”
ANTOLOGIA
GRAFICADORES
Y DIBUJO
BACHILLERATO TÉCNICO EN
SISTEMAS COMPUTACIONALES
CUARTO SEMESTRE
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Este documento proporciona una introducción detallada al software de diseño gráfico coreldraw 12. Cubre temas como cómo arrancar y cerrar el programa, la pantalla inicial, las barras de herramientas, operaciones básicas como abrir, guardar y usar el zoom, la creación de objetos básicos, la selección y manipulación de objetos, la aplicación de rellenos, la organización de objetos a través de alineación, distribución, soldadura, intersección y recorte, así como transformaciones como rotación y reflexión. También se explican efectos avanzados como el uso de powerclip para insertar imágenes en objetos vectoriales. El documento está estructurado en 5 unidades temáticas y proporciona una guía completa para principiantes en el uso de esta herramienta de diseño gráfico.
Tipo: Apuntes
2023/2024
1 / 78
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga Introducción a CorelDRAW 12 y más Apuntes en PDF de Mecánica solo en Docsity!
PREPARATORIA TÉCNICA
“GENERAL EMILIANO ZAPATA”
“CIENCIA, CULTURA Y HUMANISMO”
ANTOLOGIA
GRAFICADORES
Y DIBUJO
BACHILLERATO TÉCNICO EN
SISTEMAS COMPUTACIONALES
CUARTO SEMESTRE
INDICE
PAG.
UNIDAD 1 Introducción al Corel Draw 12 4
Arrancar y Cerrar Corel Draw 4
Pantalla Inicial 4
Las Barras 5
UNIDAD 2 Operaciones Básicas y Creación de
Objetos
Abrir un Dibujo 10
Abrir varios dibujos a la vez 12
Guardar y Guardar Como 12
El Zoom 15
Creación de Objetos 16
Formas básicas y otros objetos 20
UNIDAD 3 Trabajar con Objetos y Aplicar
Rellenos
Seleccionar objetos 23
Mover objetos 25
Copiar y pegar objetos 25
Duplicar objetos 26
Escalar objetos y modificar forma 27
Herramienta Forma 28
Aplicar rellenos 30
UNIDAD 4 Organizar Objetos 40
Alinear objetos 40
Distribuir objetos 42
Soldar objetos 44
Intersectar objetos 46
Recortar objetos 48
Transformar objetos 49
Rotar objetos
Reflejar objetos
Posición de objetos 56
Dibujar libremente 62
Medio Artístico Preestablecido 65
Unidad 1. Introducción a CorelDraw 12
CorelDRAW es un programa de dibujo vectorial que facilita la creación de ilustraciones profesionales: desde simples logotipos a complejas ilustraciones técnicas. Proporciona una variedad de herramientas y efectos que te permiten trabajar de manera eficiente para producir gráficos de alta calidad. Asimismo, te permite enviar una ilustración a un servicio de filmación para su impresión o para la publicación de un documento en Internet.
Arrancar y cerrar CorelDRAW 12
Veamos las dos formas básicas de arrancar CorelDRAW 12 Desde el botón Inicio situado, normalmente, en la esquina inferior izquierda de la pantalla. Coloca el cursor y haz clic sobre el botón Inicio se despliega un menú; al colocar el cursor sobre Todos los Programas , aparece otra lista con los programas que hay instalados en tu ordenador, busca CorelDRAW Graphics Suite , luego busca CorelDRAW 12 y haz clic sobre él, y se iniciará el programa. Desde el icono de CorelDRAW del escritorio Haz doble clic sobre el ícono que se encuentra en el escritorio que hace referencia a CorelDraw. Puedes arrancar CorelDRAW 12 ahora para ir probando todo lo que te explicamos. Antes de empezar a utilizar CorelDraw, puede que te resulte útil conocer la diferencia entre vectores y mapas de bits. Observa la explicación aqui. Para cerrar CorelDRAW 12, puedes utilizar cualquiera de las siguientes operaciones: Hacer clic en el botón cerrar Pulsar la combinación de teclas ALT+F. Hacer clic sobre el menú Archivo y elegir la opción Salir.
La pantalla inicial
Al arrancar CorelDRAW 12 aparece una pantalla inicial como ésta, vamos a ver sus componentes fundamentales. Así conoceremos los nombres de los diferentes elementos y será más fácil entender el resto del curso. La pantalla que se muestra a continuación (y en general todas las de este curso) puede no coincidir exactamente con la que ves en tu ordenador, ya que cada usuario puede decidir qué elementos quiere que se vean en cada momento, como veremos más adelante. En la pantalla inicial observas una gran porción blanca de la pantalla: esa es la ventana de dibujo. El rectángulo del centro con la sombra proyectada, representa la página de dibujo. Normalmente sólo se imprime la parte del dibujo que queda incluida en la página de dibujo. Puedes utilizar el resto del espacio de la ventana de dibujo, denominado mesa de trabajo , para mantener a mano las herramientas y los elementos que utilizarás mientras dibujas.
Las barras
La barra de título. La barra de título contiene el nombre del programa y también el nombre del documento (si el documento aún no se ha guardado aparece el nombre Gráfico 1). En el extremo de la derecha están los botones para minimizar, maximizar/restaurar y cerrar la ventana. La barra de menús La barra de menús contiene las operaciones de CorelDRAW, agrupadas en menús desplegables. Al hacer clic en Ver , por ejemplo, veremos las operaciones relacionadas con la visualización de los elementos que se pueden encontrar en CorelDRAW 12. Todas las operaciones se pueden hacer a partir de estos menús. Pero las cosas más habituales se realizan más rápidamente desde los iconos de las barras de herramientas
La barra estándar La barra de botones estándar contiene iconos para ejecutar de forma inmediata algunas de las operaciones más habituales, como Guardar , Abrir , Imprimir . Hay operaciones que no están disponibles en un determinado momento. Se reconocen porque tienen el color atenuado. La barra de Propiedades La barra de Propiedades (es la que se encuentra debajo de la barra Estándar), varía según la herramienta seleccionada en la barra de herramientas. Allí se observan las distintas opciones de configuración de cada herramienta seleccionada. Si por ejemplo no tenemos nada seleccionado, las propiedades que aparecen corresponden al tamaño de la página de dibujo, su posición, la unidad de medida que se observa en las reglas, etc. La barra de Herramientas La barra de Herramientas contiene herramientas para crear, rellenar y modificar objetos de forma interactiva. Las herramientas de dibujo, te permitirán diseñar gran cantidad de objetos para tus ilustraciones, mientras que las herramientas para dar forma te facilitarán la modificación del dibujo, varía según la herramienta seleccionada en la barra de herramientas. Allí se observan las distintas opciones de configuración de cada herramienta seleccionada. También posee menús laterales que son barras de herramientas accesibles a través de una de las herramientas de la barra. Un pequeño triángulo negro en la parte inferior derecha de una herramienta determinada, indica que se trata de un menú lateral en el que se agrupan varias herramientas. Presionando sobre el triángulo, se despliega un menú lateral mostrando más herramientas. Los menús laterales pueden arrastrarse fuera de la Barra de herramientas para así crear barras de herramientas independientes. Por ejemplo, la herramienta Mano Alzada , tiene un pequeño triángulo en la parte inferior derecha y al hacer clic sobre el mismo, se pueden observar las demás herramientas que contiene el menú lateral. . La barra de Estado
La barra de estado se encuentra en la parte inferior de la pantalla y contiene indicaciones sobre el estado de la aplicación, proporciona distinta información según el objeto que tengamos seleccionado, por ejemplo su color de relleno, su color y grosor de línea. Las ventanas acoplables Las ventanas acoplables contienen el mismo tipo de controles que un cuadro de diálogo, tales como botones de comando, opciones y cuadros de lista. Sin embargo, a diferencia de la mayoría de los cuadros de diálogo, pueden mantenerse abiertas las ventanas acoplables mientras trabajas en un documento, para acceder a las operaciones más frecuentes. Estas ventanas pueden acoplarse o desacoplarse en cualquier borde de la ventana de aplicación, para ello debemos hacer clic sobre los dos triángulos negros que aparecen en la parte superior izquierda de la ventana acoplable. Ventanas acopladas al borde de la ventana. Además puedes minimizarlas para que no ocupen espacio útil en pantalla, haciendo clic en el pequeño triángulo que se encuentra en la parte superior derecha de la ventana acoplable. Ventanas minimizadas.
c) En (2) encontrarás el contenido del lugar que seleccionaste; los distintos archivos y carpetas que hay guardados allí. d) Haz clic en el archivo que desees abrir para seleccionarlo (en la imagen verás seleccionado el archivo Mi Diseño en Corel.cdr ).(3) e) Y por último haz clic sobre el botón Abrir (4) de la ventana. Para abrir un documento de CorelDRAW con el botón Abrir: a) Haz clic en el botón Abrir. b) Se abre la misma ventana a la que hacemos referencia en el punto b) anterior. A partir de aquí continúa con los pasos b) al e) del punto anterior para abrir tu documento.
Abrir varios dibujos a la vez
Puedes abrir varios documentos de CorelDRAW 12, e ir cambiando entre ellos para trabajar. En el paso anterior, ya viste como abrir un archivo. Para abrir varios archivos, tienes que seguir los mismos pasos. Para cambiar entre un documento y otro, lo que tienes que hacer es ir al menú Ventana y al final encontrarás todos los nombres de los archivos que tienes abiertos. Selecciona el que necesitas para trabajar y ese será el documento activo. También puedes crear un documento solo, pero con varias páginas. De este modo en tu disco duro sólo tendrás un archivo, pero dentro del mismo tendrás varias páginas con distintos trabajos. Para ello, haz clic en uno de los botones + que se encuentran en la barra de Control de Páginas. Si haces clic en el botón + que está a la derecha, la nueva página se agregará luego de la página que estás visualizando. Si haces clic en el botón + que está a la izquierda, la nueva página se agregará antes de la página que estás visualizando. Esta forma de trabajo, permite agrupar diseños en un mismo archivo, pero tiene una desventaja: los archivos suelen quedar muy grandes, con los consiguientes problemas que pueden generar al momento de trabajar, por falta de memoria o al momento de respaldar los archivos en un medio externo.
Guardar y Guardar como
Para guardar un documento de CorelDRAW, tienes que seleccionar el menú Archivo y hacer clic en la opción Guardar o Guardar como... La primera vez que vas a guardar el documento , no importa cual de las dos opciones del menú archivo selecciones, ya que ambas te van a abrir la misma ventana de Guardar dibujo , porque el documento aún no tiene nombre.
El Zoom
La herramienta Zoom , te permite cambiar el nivel de aumento en la ventana de dibujo. Cuando seleccionas esta herramienta, la barra de propiedades cambia y muestra un aspecto como el que se observa en la siguiente imagen. Vamos a ver todas las opciones de Zoom: Niveles de Zoom: Desde aquí puedes seleccionar un porcentaje de aumento, mayor o menor (desde 10% a 400%), pero también puedes seleccionar las opciones de zoom que aparecen en los otros botones de la barra de propiedades. Aumentar : Haciendo clic en este botón podrás aumentar el zoom, acercándote siempre el doble de la visualización que tienes seleccionada. Por ejemplo si el nivel de zoom está en 100%, cuando hagas clic en el botón aumentar, el zoom cambiará a 200%; si le vuelves a hacer clic, el zoom cambiará a 400% y así sucesivamente. Disminuir : Haciendo clic en este botón disminuirás el zoom, alejándote siempre la mitad del nivel que tengas seleccionado. Por ejemplo, si el nivel de zoom está en 100%, cuando hagas clic en el botón disminuir, el zoom cambiará a 50%; si vuelves a hacer clic en el botón disminuir, el zoom cambiará a 25% y así sucesivamente. Como experiencia te puedo anexar a esto, que puedes aumentar y disminuir el zoom de una forma más rápida: primero selecciona la herramienta zoom y luego si quieres aumentar el zoom, haz clic sobre el objeto que quieres visualizar más cerca o haz un rectángulo con la herramienta zoom alrededor de la parte que quieres acercar. Si por el contrario, lo que quieres es disminuir el zoom, haz clic con el botón derecho del mouse sobre el objeto que quieres visualizar más lejos. Zoom de la selección : Permite acercarnos a los objetos que están
seleccionados. Simplemente seleccionas los objetos que deseas ver más cerca y haces clic en este botón. Zoom sobre todos los objetos : permite ver todos los objetos que tenemos en la página. Este botón es útil cuando trabajamos en el área que está fuera de la página de dibujo y se nos "pierde" algún diseño, presionando el botón zoom sobre todos los objetos, podemos visualizar todo lo que tenemos en el documento. Zoom sobre página : permite centrar la vista de la página. Digamos que pone la página en el centro de la pantalla, como está cuando abrimos un documento nuevo. Zoom sobre la anchura de página: acerca la página, mostrando todo su ancho. Zoom sobre la altura de página: acerca la página, mostrando todo su alto. Al hacer clic en el triangulito negro que se encuentra en la parte inferior derecha de la herramienta, aparece otra herramienta que se llama Mano. La herramienta Mano permite controlar la parte del dibujo visible en la ventana de dibujo. Simplemente haz clic en la página de dibujo y arrastra con el mouse hasta dejar visible la parte que precisas.
