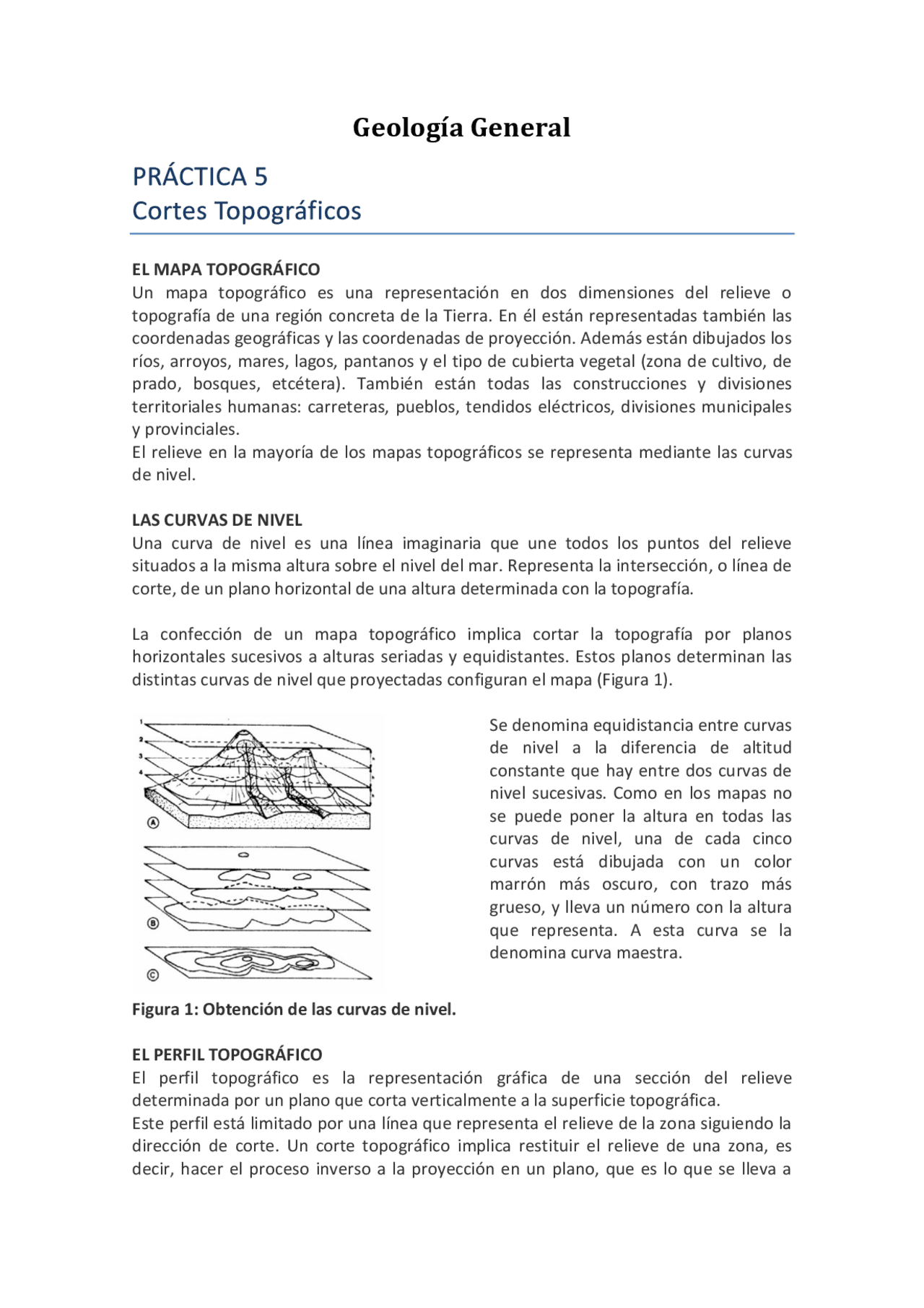

Geología General
EL MAPA TOPOGRÁFICO
Un mapa topográfico es una representación en dos dimensiones del relieve o
topografía de una región concreta de la Tierra. En él están representadas también las
coordenadas geográficas y las coordenadas de proyección. Además están dibujados los
ríos, arroyos, mares, lagos, pantanos y el tipo de cubierta vegetal (zona de cultivo, de
prado, bosques, etcétera). También están todas las construcciones y divisiones
territoriales humanas: carreteras, pueblos, tendidos eléctricos, divisiones municipales
y provinciales.
El relieve en la mayoría de los mapas topográficos se representa mediante las curvas
de nivel.
LAS CURVAS DE NIVEL
Una curva de nivel es una línea imaginaria que une todos los puntos del relieve
situados a la misma altura sobre el nivel del mar. Representa la intersección, o línea de
corte, de un plano horizontal de una altura determinada con la topografía.
La confección de un mapa topográfico implica cortar la topografía por planos
horizontales sucesivos a alturas seriadas y equidistantes. Estos planos determinan las
distintas curvas de nivel que proyectadas configuran el mapa (Figura 1).
Se denomina equidistancia entre curvas
de nivel a la diferencia de altitud
constante que hay entre dos curvas de
nivel sucesivas. Como en los mapas no
se puede poner la altura en todas las
curvas de nivel, una de cada cinco
curvas está dibujada con un color
marrón más oscuro, con trazo más
grueso, y lleva un número con la altura
que representa. A esta curva se la
denomina curva maestra.
Figura 1: Obtención de las curvas de nivel.
EL PERFIL TOPOGRÁFICO
El perfil topográfico es la representación gráfica de una sección del relieve
determinada por un plano que corta verticalmente a la superficie topográfica.
Este perfil está limitado por una línea que representa el relieve de la zona siguiendo la
dirección de corte. Un corte topográfico implica restituir el relieve de una zona, es
decir, hacer el proceso inverso a la proyección en un plano, que es lo que se lleva a
