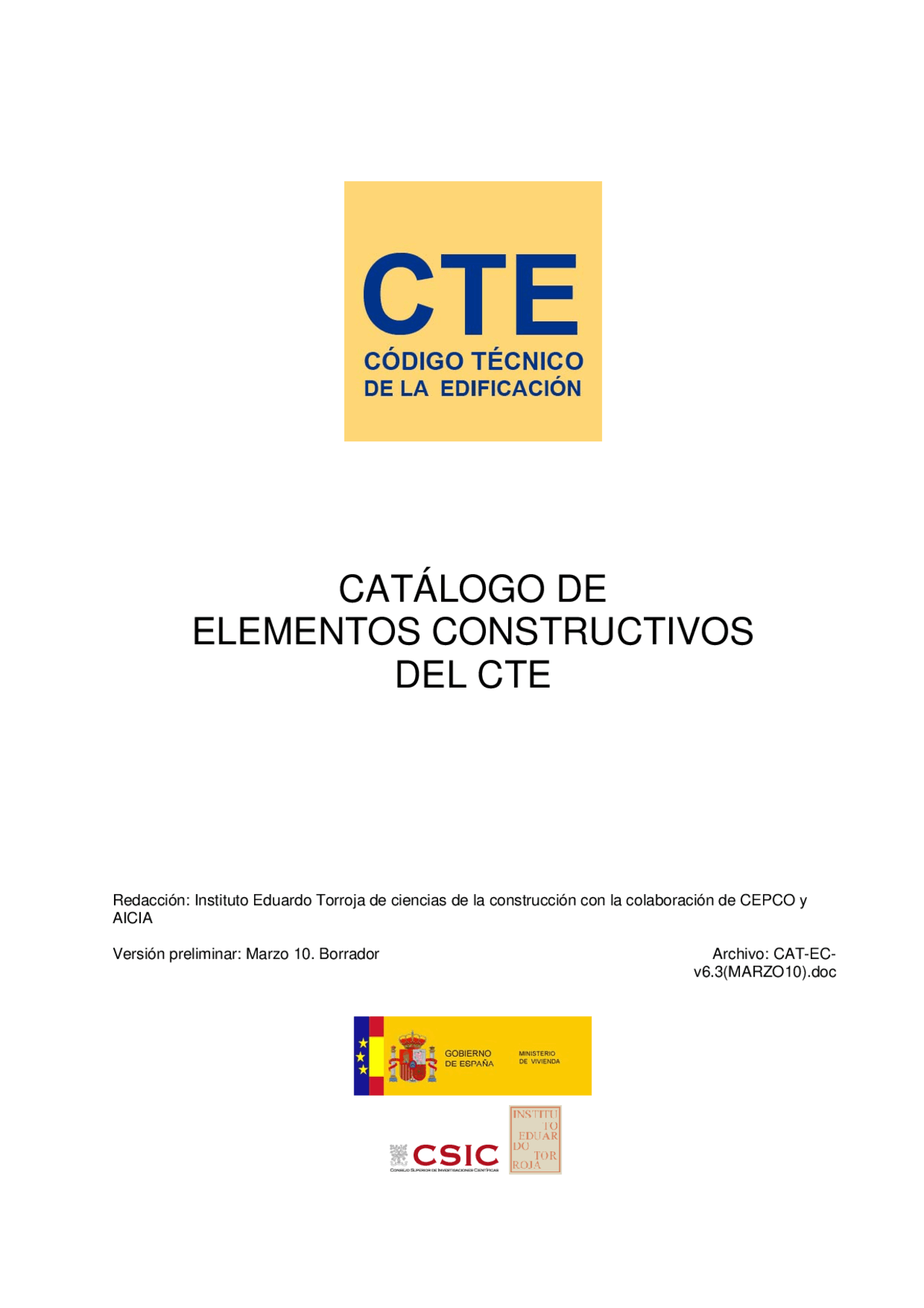

CATÁLOGO DE
ELEMENTOS CONSTRUCTIVOS
DEL CTE
Redacción: Instituto Eduardo Torroja de ciencias de la construcción con la colaboración de CEPCO y
AICIA
Versión preliminar: Marzo 10. Borrador Archivo: CAT-EC-
v6.3(MARZO10).doc
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
CTE - catalogo elementos constructivos, Apuntes de Construcción
catalogo elementos constructivos
Tipo: Apuntes
2018/2019
1 / 141
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga CTE - catalogo elementos constructivos y más Apuntes en PDF de Construcción solo en Docsity!
CATÁLOGO DE
ELEMENTOS CONSTRUCTIVOS
DEL CTE
Redacción: Instituto Eduardo Torroja de ciencias de la construcción con la colaboración de CEPCO y
AICIA
Versión preliminar: Marzo 10. Borrador Archivo: CAT-EC-
v6.3(MARZO10).doc
Índice
1. Estructura del catálogo
2. Notaciones y unidades
3. Materiales y productos
3.1. Pétreos y suelos
3.1.1. Rocas y suelos naturales
3.1.2. Materiales artificiales o suelos tratados
3.1.3. Materiales silicocalcáreos
3.2. Metales
3.3. Maderas
3.3.1. Maderas
3.3.2. Paneles de madera
3.4. Hormigones
3.4.1. Hormigones
3.4.2. Hormigones para piezas prefabricadas
3.4.3. Productos de hormigón
3.5. Morteros
3.6. Yesos
3.6.1. Yesos
3.6.2. Productos de yeso
3.7. Enlucidos
3.8. Aislantes
3.8.1. Aislantes térmicos
3.8.2. Productos prefabricados con materiales aislantes
3.9. Plásticos
3.9.1.Plásticos
3.9.2. Productos de plástico
3.10. Cauchos
3.11. Sellantes
3.12. Bituminosos
3.13. Textiles
3.14. Cerámicos
3.15. Vidrios
3.15.1. Vidrios
3.15.2. Acristalamientos incoloros
3.16. Marcos
3.17. Fábricas
3.17.1. Fábrica de ladrillo cerámico
4.2.7.Fábrica con revestimiento discontinuo, con cámara de aire ventilada, aislamiento por el
interior
4.2.8.Fábrica con revestimiento discontinuo, con cámara de aire ventilada, aislamiento por el
exterior
4.2.9. Fábrica sin aislamiento
4.2.10. Fachada ventilada ligera
4.2.11. Fachada ligera. No ventilada. Panel sándwich com alma aislante
4.2.12. Fachada de paneles prefabricados de hormigón. No ventilada. Aislamiento por el interior
4.2.13. Fachada de hormigón visto, armado in situ. No ventilada. Aislamiento por el interior
4.2.14. Fachada de GRC. No ventilada. Aislamiento por el interior
4.2.15. Fachada de entramado estructural de madera, con cámara de aire ventilada
4.2.16. Muro cortina
4.3. Huecos
4.3.1.Ventanas. Características higrotérmicas
4.3.1.1. Ventanas sencillas
4.3.1.1.1 Marco metálico, sin rotura de puente térmico. Sin capialzado.
4.3.1.1.2 Marco metálico, con rotura de puente térmico de espesor, d, comprendido entre
4 y 12 mm. Sin capialzado.
4.3.1.1.3 Marco metálico, con rotura de puente térmico de espesor, d, mayor que 12 mm.
Sin capialzado.
4.3.1.1.4 Marco de madera. Sin capialzado
4.3.1.1.5 Marco de PVC, con dos cámaras. Sin capialzado
4.3.1.1.6 Marco de PVC, con tres cámaras. Sin capialzado
4.3.1.2. Ventanas dobles
4.3.2.Ventanas. Características acústicas
4.3.2.1. Ventanas sencillas
4.3.2.2. Ventanas dobles
4.3.3.Capialzados. Características acústicas
4.4. Particiones interiores verticales y medianerías
4.4.1.De fábrica u hormigón con apoyo directo. Con o sin trasdosados. Tipo 1.
4.4.1.1. Elemento base de una hoja
4.4.1.2. Elemento base de dos hojas
4.4.1.3. Trasdosados
4.4.2.De dos hojas de fábrica con bandas elásticas. Tipo 2
4.4.3.De entramado autoportante metálico. Tipo 3
4.4.4.De entramado autoportante de madera
4.5. Particiones interiores horizontales
4.5.1.Suelos flotantes
4.5.2.Techos
4.5.2.1. Techos suspendidos
4.5.2.2. Techos para acondicionamiento acústico
4.6. Puentes térmicos
4.6.1. Pilar integrado en fachada
4.6.2. Pilar en esquina
4.6.3. Jamba
4.6.4. Dintel
4.6.5. Alfeizar
4.6.6. Caja de persiana
4.6.7. Encuentro de fachada con forjado
4.6.8. Encuentro de fachada con voladizo
4.6.9. Encuentro de fachada con cubierta plana
4.6.10. Encuentro de fachadas en esquina
4.6.11. Encuentro de fachada con suelo en contacto con el aire
4.6.12. Encuentro de fachada con solera
4.6.13. Encuentro de fachada con partición interior
− el coeficiente de absorción acústica α, para las frecuencias de 500, 1.000 y 2.000 Hz de
techos para acondicionamiento acústico;
− el coeficiente de absorción acústica medio de techos para acondicionamiento acústico
αm.
2 Notaciones y unidades
l
α Coeficiente de absorción acústica, adimensional
αm Coeficiente de absorción acústica medio, adimensional
ΔL w Reducción del nivel global de presión de ruido de impactos, en dB
ΔR A Mejora del índice global de reducción acústica, ponderado A, en dBA
Є Emisividad
λ Conductividad térmica, en W/m.K
μ Factor de resistencia a la difusión del vapor de agua, adimensional
ρ Densidad, en kg/ m
3
C Término de adaptación espectral del índice de reducción acústica para ruido rosa incidente, en dB
C p Calor específico, en J/Kg.K
C tr Término de adaptación espectral del índice de reducción acústica para ruido de automóviles, en dB
e Espesor de una capa, en mm
FH Factor solar modificado de huecos
fRsi Factor de temperatura de la superficie interior, adimensional
fRsi,min Factor de temperatura de la superficie interior mínimo, adimensional
FS Factor de sombra
g⊥ Factor solar del acristalamiento, adimensional
GI Grado de impermeabilidad, adimensional
GV Grado de ventilación
L n,w Nivel global de presión de ruido de impactos normalizado, en dB.
m Masa por unidad de superficie, en kg/ m
2
r Resistividad al flujo del aire del material absorbente acústico, en kPa·s/m
2
R Resistencia térmica, en m
2
K/ W
R A Indice global de reducción acústica ponderado A, en dBA
R AR Resistencia térmica del material aislante de ruido de impactos, en m
2
K/ W
R AT Resistencia térmica del aislante, en m
2
K/ W
R Atr Índice global de reducción acústica, ponderado A, para ruido de automóviles, en dBA
R w Índice global de reducción acústica, en dB
s’ Rigidez dinámica del material aislante a ruido de impactos, en MN/m
3
U Transmitancia térmica, en W/ m
2
K
U H Transmitancia térmica de huecos, e en W/ m
2
K
U H,m Transmitancia térmica del marco del hueco o lucernario, en W/ m
2
K
U H,v Transmitancia térmica del acristalamiento del hueco o lucernario, en W/ m
2
K
Materiales y productos 1
3 Materiales y productos
En este capítulo se proporcionan valores térmicos de diseño en forma de tablas de los materiales y
productos comúnmente encontrados en el mercado español en la fecha de redactar el documento y
utilizados en la construcción de edificios para los cálculos de transmisión de calor y evaluación del riesgo
formación de condensaciones según el Documento Básico HE-1 Ahorro de Energía del CTE.
Como se indica en el capítulo 4 Productos de Construcción de dicho documento, los valores térmicos de
diseño se pueden calcular a partir de los valores térmicos declarados -obtenidos del marcado CE o de
documentos oficialmente reconocidos para cada tipo de producto- según el método descrito en la norma
UNE EN ISO 10 456:2001. En general y salvo justificación los valores de diseño serán los definidos para
una temperatura de 10ºC y un contenido de humedad correspondiente al equilibrio con un ambiente a
23ºC y 50 % de humedad relativa.
Los parámetros característicos de los huecos vienen caracterizados por la transmitancia de marcos y
vidrios, así como el factor solar de vidrios.
En este capítulo se proporcionan además los valores de índice de reducción acústica y nivel de presión
de ruido de impactos de forjados, el valor de absorción acústica para los acabados superficiales
interiores de los elementos constructivos y las propiedades que debe cumplir la capa de
impermeabilización de cubiertas.
Materiales y productos 2
3.1 Pétreos y suelos
3.1.1 Rocas y suelos naturales
Rocas y suelos naturales
HE
Material ρ kg / m^3
λ (1) W / m·K
cp J / kg·K μ
Rocas Ígneas Basalto 2700 ≤ ρ ≤ 3000 3,50 1000 10000 Granito 2500 ≤ ρ ≤ 2700 2,80 1000 10000 Piedra pómez natural ρ ≤ 400 0,12 1000 6 Roca natural porosa (por ejem. Lava) ρ ≤ 1600 0,55 1000 15 Traquita, andesita 2000 ≤ ρ ≤ 2700 1,10 1000 15
Rocas o suelos sedimentarios Arcilla o limo 1200 ≤ ρ ≤ 1800 1,50 1670-2500 50 Arena y grava 1700 ≤ ρ ≤ 2200 2,00 910-1180 50 Arenisca 2200 ≤ ρ ≤ 2600 3, Asperón 1900 ≤ ρ ≤ 2500 1,80 1000 40 1300 ≤ ρ < 1900 0,90 1000 20 Caliza, muy dura 2200 ≤ ρ ≤ 2590 2,30 1000 200 Caliza, dura 2000 ≤ ρ ≤ 2190 1,70 1000 150 Caliza, dureza media 1800 ≤ ρ ≤ 1990 1,40 1000 40 Caliza, blanda 1600 ≤ ρ ≤ 1790 1,10 1000 25 Caliza, muy blanda ρ ≤ 1590 0,85 1000 20 Silex 2600 ≤ ρ ≤ 2800 2,60 1000 10000
Rocas metamórficas Gneis, Pórfido 2300 ≤ ρ ≤ 2900 3,50 1000 10000 Esquisto, Pizarra 2000 ≤ ρ ≤ 2800 2,20 1000 800 Mármol 2600 ≤ ρ ≤ 2800 3,50 1000 10000
Tierra vegetal ρ ≤ 2050 0,52 1840 - (1) La conductividad térmica incluye el efecto producido por las posibles juntas.
3.1.2 Materiales artificiales o suelos tratados
Materiales artificiales o suelos tratados
HE
Material ρ kg / m^3
λ W / m·K
cp J / kg·K μ
Arcilla cocida para piezas de 2300 < ρ ≤ 2400 0,90 1000 10 albañilería (1) 2200 < ρ ≤ 2300 0,85 1000 10 2100 < ρ ≤ 2200 0,79 1000 10 2000 < ρ ≤ 2100 0,74 1000 10 1900 <ρ ≤ 2000 0,69 1000 10 1800 <ρ ≤ 1900 0,64 1000 10 1700 <ρ ≤ 1800 0,59 1000 10 1600 <ρ ≤ 1700 0,55 1000 10 1500 <ρ ≤ 1600 0,50 1000 10 1400 <ρ ≤ 1500 0,46 1000 10 1300 <ρ ≤ 1400 0,43 1000 10 1200 <ρ ≤ 1300 0,39 1000 10 1100 <ρ ≤ 1200 0,35 1000 10 1000 < ρ ≤ 1100 0,32 1000 10 ρ ≤ 1000 0,29 1000 10
Piedra artificial ρ ≤ 1750 1,30 1000 40
Tierra apisonada, adobe, bloques de 1770 ≤ ρ ≤ 2000 1,10 - - tierra comprimida
Materiales y productos 4
3.3 Maderas
3.3.1. Maderas
Maderas
HE
Material ρ
(1) kg / m 3
λ W / m·K
cp J / kg·K μ Frondosa Frondosa, muy pesada ρ >870 0,29 1600 50 Frondosa, pesada 750<ρ ≤ 870 0,23 1600 50 Frondosa,de peso medio 565<ρ ≤ 750 0,18 1600 50 Frondosa, ligera 435<ρ ≤ 565 0,15 1600 50 Frondosa, muy ligera 200<ρ ≤ 435 0,13 1600 50
Conífera Conífera, muy pesada ρ >610 0,23 1600 20 Conífera, pesada 520<ρ ≤ 610 0,18 1600 20 Conífera, de peso medio 435<ρ ≤ 520 0,15 1600 20 Conífera, ligera ρ ≤ 435 0,13 1600 20 Balsa ρ ≤ 200 0,057 1600 20 (1) Normalmente, el valor de densidad de la madera y de los productos de madera viene dado a una temperatura de 20ºC y con una humedad relativa del 65%, no es por tanto la densidad seca.
3.3.2. Paneles de madera
Paneles de madera
HE
Producto ρ kg / m 3
λ W / m·K
cp J / kg·K μ
Tablero contrachapado, paneles de 750<ρ ≤ 900 0,24 1600 110 madera sólida (SWP) y maderas 600<ρ ≤ 750 0,21 1600 110 chapadas laminares (LVL) (1) 500<ρ ≤ 600 0,17 1600 90 450<ρ ≤ 500 0,15 1600 70 350<ρ ≤-450 0,13 1600 70 250<ρ ≤ 350 0,11 1600 50 ρ ≤ 250 0,09 1600 50
Tablero de partículas 640<ρ ≤ 820 0,18 1700 20 450<ρ ≤ 640 0,15 1700 20 270<ρ ≤ 450 0,13 1700 20 180<ρ ≤ 270 0,10 1700 20
Tablero de partículas con cemento ≤ 1200 0,23 1500 30
Tableros de fibras, incluyendo 750<ρ ≤ 1000 0,20 1700 20 MDF (2) 550<ρ ≤ 750 0,18 1700 20 350<ρ ≤ 550 0,14 1700 12 200<ρ ≤ 350 0,10 1700 6 ρ ≤ 200 0,07 1700 2
Paneles de fibras con 450<ρ ≤ 550 0,15 1700 12 conglomerante hidráulico 350<ρ ≤ 450 0,12 1700 5 250<ρ ≤ 350 0,10 1700 5
Tablero de virutas orientadas (OSB) (^) ρ ≤ 650 0,13 1700 30
Materiales y productos 5
Paneles de madera
HE
Producto ρ kg / m 3
λ W / m·K
cp J / kg·K μ
Corcho Comprimido ρ ≤ 500 0,10 1560 5 Expandido puro 100 ≤ρ≤ 150 0,049 1560 5 Expandido con resinas sintéticas 150 ≤ρ ≤ 250 0,055 1560 5 100 ≤ ρ<150 0,049 1560 5
Placas de corcho (^) ρ > 400 0,065 1 500 20
(1) Como medida provisional y hasta disponer de suficientes datos significativos para los paneles de madera sólida (SWP) y maderas chapadas laminares (LVL) pueden utilizarse los valores dados para contrachapados (2) MDF: Panel de fibras de densidad media, proceso en seco.
3.4 Hormigones
3.4.1 Hormigones
Hormigones
HE
Material ρ kg / m 3 λ W / m·K
cp J / kg·K μ
Hormigón armado ρ >2500 2,50 1000 80 2300<ρ ≤ 2500 2,30 1000 80
Hormigón en masa 2300 ≤ρ ≤ 2600 2,00 1000 80 2000 ≤ρ ≤ 2300 1,65 1000 70
Hormigón con áridos ligeros 1800 ≤ρ ≤ 2000 1,35 1000 60 1600 ≤ρ ≤ 1800 1,15 1000 60
3.4.2 Hormigones para piezas prefabricadas
Hormigones para piezas prefabricadas
HE
Material ρ kg / m^3
λ W / m·K
cp J / kg·K μ
Hormigón convencional 2400 2300 2200 2100 2000 1900 1800 1700 1600
Hormigón con arcilla expandida sin otros áridos
Materiales y productos 7
3.4.2 Productos de hormigón
Productos de hormigón
HE
Producto ρ kg / m^3
λ W / m·K
cp J / kg·K μ Bovedilla o casetón de hormigón con- vencional
Bovedilla o casetón de hormigón de áridos ligeros
Bloque de hormigón convencional 520-1230 1,18 1000 10
Bloque de hormigón aligerado (maci- zo) (1)^
Bloque de hormigón aligerado (hueco) 790-1110 0,45 1000 6
Bloque de picón 1300 - 2000 0,7 800 10
Teja de hormigón 2 100 1,50 1000 60
(1) (^) Se consideran bloques de hormigón aligerado macizos aquellos con un porcentaje de huecos menor que el 15%.
3.5 Morteros
Morteros
HE
Material ρ kg / m^3
λ W / m·K
cp J / kg·K μ
Mortero de cemento o cal para ρ >2000 1,80 1000 10 albañilería y para revoco o 1800<ρ ≤ 2000 1,30 1000 10 enlucido (1) (2) 1600<ρ ≤ 1800 1,00 1000 10 1450<ρ ≤ 1600 0,80 1000 10 1250<ρ ≤ 1450 0,70 1000 10 1000<ρ ≤ 1250 0,55 1000 10 750<ρ ≤ 1000 0,40 1000 10 500<ρ ≤ 750 0,30 1000 10
Mortero de áridos ligeros (vermiculita, perlita) (2) ρ ≤ 1000 0,41^1000
Mortero de yeso ρ ≤ 1600 0,80 1000 6
(1) (^) Para el mortero colocado “in situ” se considera una densidad de 1900 kg/m 3 (2) Los valores de diseño anotados corresponden a un percentil del 90% y provienen de los valores declarados obtenidos según la norma UNE EN 1745:2002 y corregidos según los criterios de la norma UNE EN 12524:2000, con factor de corrección de humedad, Fm, igual a 1,17.
Materiales y productos 8
3.6 Yesos
3.6.1 Yesos
Yesos
HE
Material ρ kg / m 3 λ W / m·K
cp
J / kg·K μ
Yeso, de alta dureza 1200<ρ ≤ 1500 0,56 1000 4 900<ρ ≤ 1200 0,43 1000 4
Yeso, dureza media 600<ρ ≤ 900 0,30 1000 4 Yeso, baja dureza ρ ≤ 600 0,18 1000 4
3.6.2 Productos de yeso
Productos de yeso
HE
Producto ρ kg / m 3 λ W / m·K
cp J / kg·K μ
Placa de yeso o escayola 750 ≤ρ ≤ 900 0,25 1000 4 Placa de yeso laminado (PYL) 750 ≤ρ ≤ 900 0,25 (1)^ 1000 4 Placas de yeso armado con fibras minerales
800<ρ ≤ 1000 0,25 1000 4
(1) (^) La conductividad térmica, λ, incluye el efecto del revestimiento de papel.
3.7 Enlucidos
Enlucidos
HE
Material ρ kg / m^3
λ W / m·K
cp J / kg·K μ Enlucido de yeso 1000 ≤ρ ≤ 1300 0,57 1000 6 ρ ≤ 1000 0,40 1000 6
Enlucido de yeso aislante(1)^600 ≤ρ ≤ 900 0,30 1000 6 500 ≤ρ ≤ 600 0,18 1000 6
(1) (^) Yeso aligerado con perlita o vermiculita
