Fecha de encomendada la tarea: 2014-05-04
Fecha de entrega: 2014-05-12
Nombre del estudiante: Franklin Gualaquiza Romero
Tema del ejercicio: Rectas, relaciones espaciales
TEMA: Procesos que existen para encontrar a verdadera magnitud de una recta
Palabras Claves: Verdadera Magnitud, Métodos para encontrar la verdadera magnitud.
Primeramente si una recta en el espacio no es frontal, horizontal, ni de perfil sino que tiene
una inclinación respecto de todos los planos principales de proyección se puede determinar
entonces su proyección en longitud verdadera ( verdadera magnitud ), proyectándola sobre
1 plano paralelo a la recta.
Existen 2 procesos con los cuales se puede se puede encontrar la verdadera magnitud de
una recta.

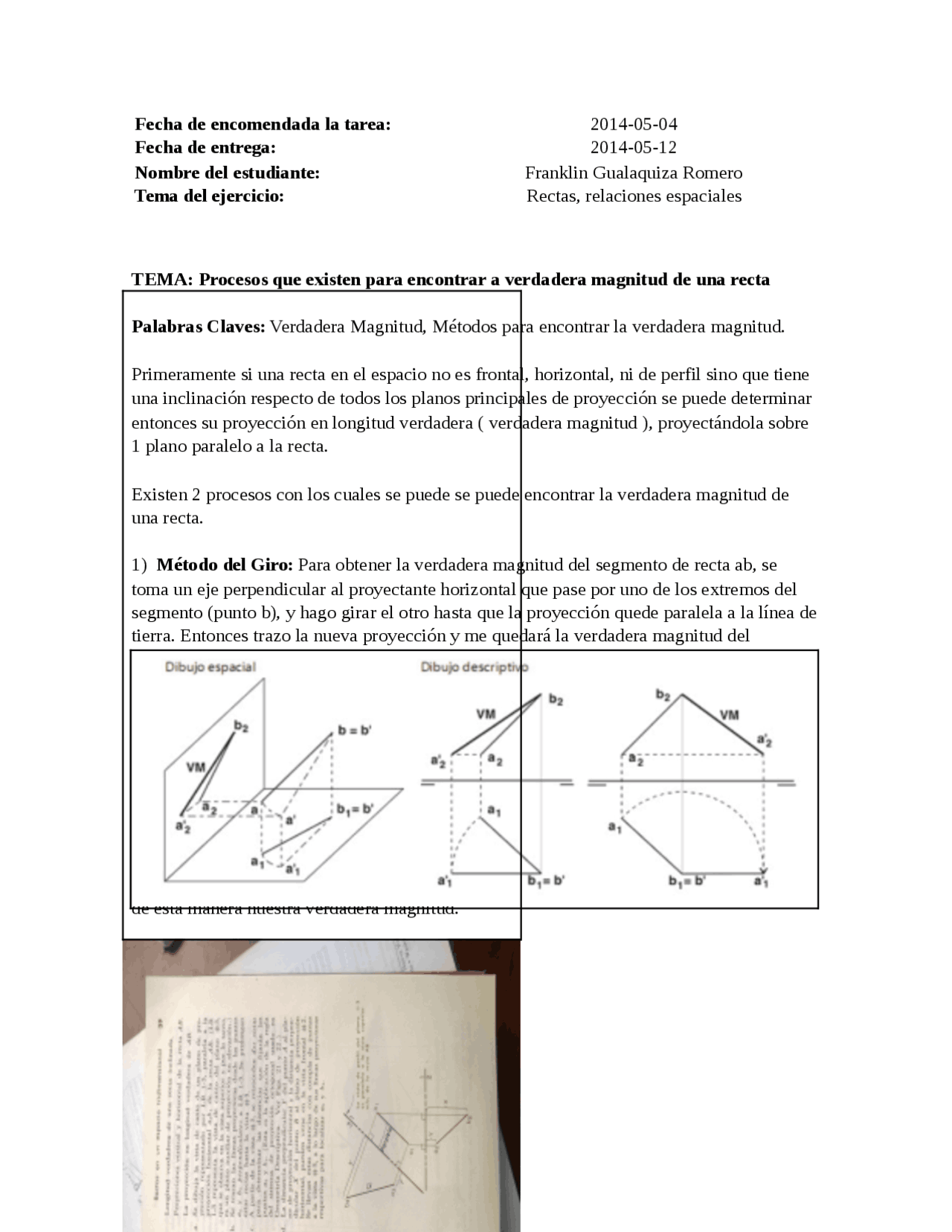

1) Método del Giro: Para obtener la verdadera magnitud del segmento de recta ab, se
toma un eje perpendicular al proyectante horizontal que pase por uno de los extremos del
segmento (punto b), y hago girar el otro hasta que la proyección quede paralela a la línea de
tierra. Entonces trazo la nueva proyección y me quedará la verdadera magnitud del
segmento
2) Método de la diferencia de Cotas: Para encontrar la verdadera magnitud mediante este
método, primero trazamos una línea paralela al plano horizontal de la recta AB, que será
nuestra nueva línea de tierra LT 3/1,
seguidamente se trazan líneas de
proyección desde los puntos a1 y b1
que sean perpendiculares a 3/1 , y
finalmente retrocedemos 2 planos a
partir de 3 , y tomamos las distancias
perpendiculares X,Y de nuestro plano
1/2 , y las proyectamos en nuestro plano 3/1 , mediante un compás o regla y encontraremos
de esta manera nuestra verdadera magnitud.
