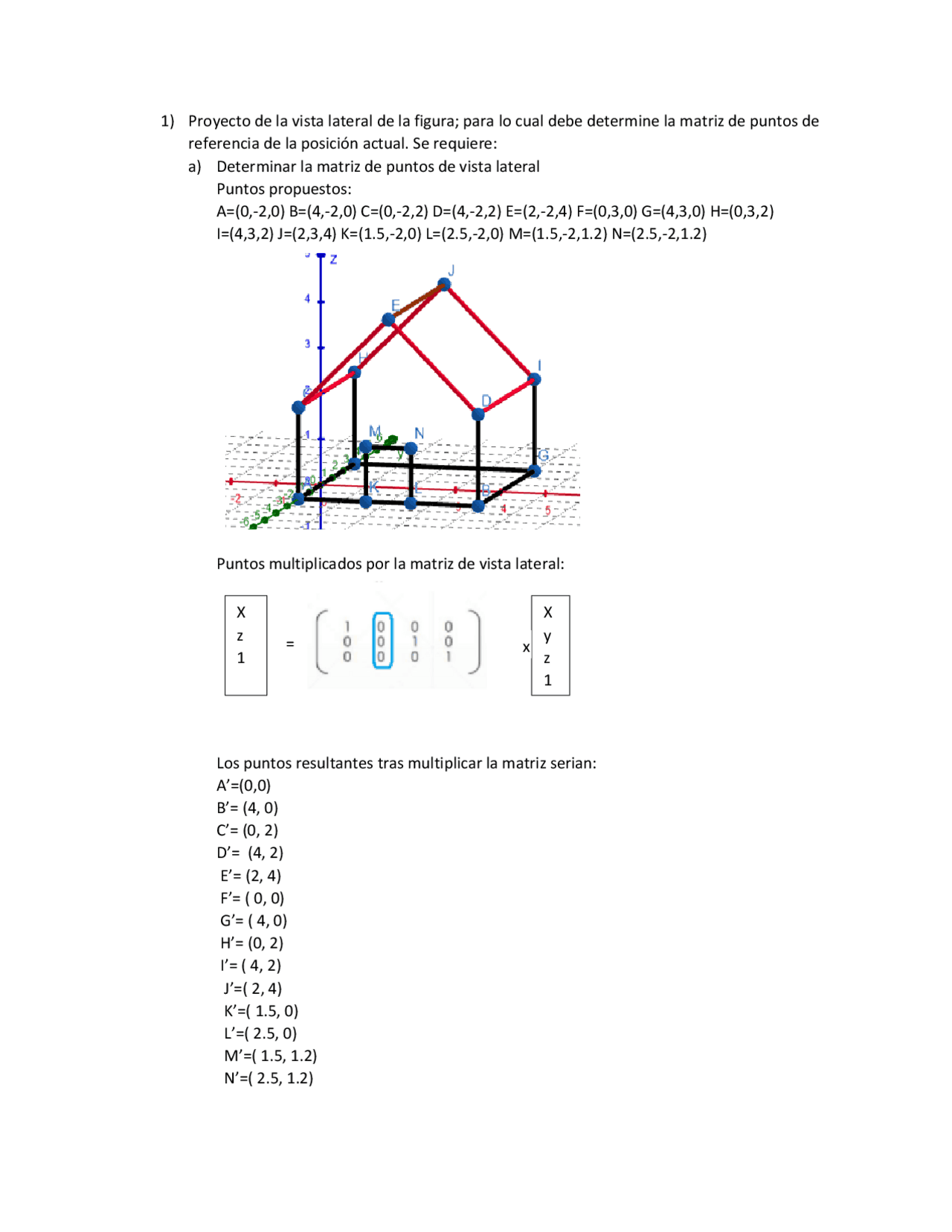

1) Proyecto de la vista lateral de la figura; para lo cual debe determine la matriz de puntos de
referencia de la posición actual. Se requiere:
a) Determinar la matriz de puntos de vista lateral
Puntos propuestos:
A=(0,-2,0) B=(4,-2,0) C=(0,-2,2) D=(4,-2,2) E=(2,-2,4) F=(0,3,0) G=(4,3,0) H=(0,3,2)
I=(4,3,2) J=(2,3,4) K=(1.5,-2,0) L=(2.5,-2,0) M=(1.5,-2,1.2) N=(2.5,-2,1.2)
Puntos multiplicados por la matriz de vista lateral:
Los puntos resultantes tras multiplicar la matriz serian:
A’=(0,0)
B’= (4, 0)
C’= (0, 2)
D’= (4, 2)
E’= (2, 4)
F’= ( 0, 0)
G’= ( 4, 0)
H’= (0, 2)
I’= ( 4, 2)
J’=( 2, 4)
K’=( 1.5, 0)
L’=( 2.5, 0)
M’=( 1.5, 1.2)
N’=( 2.5, 1.2)
X
y
z
1
X
z
1
=
x
