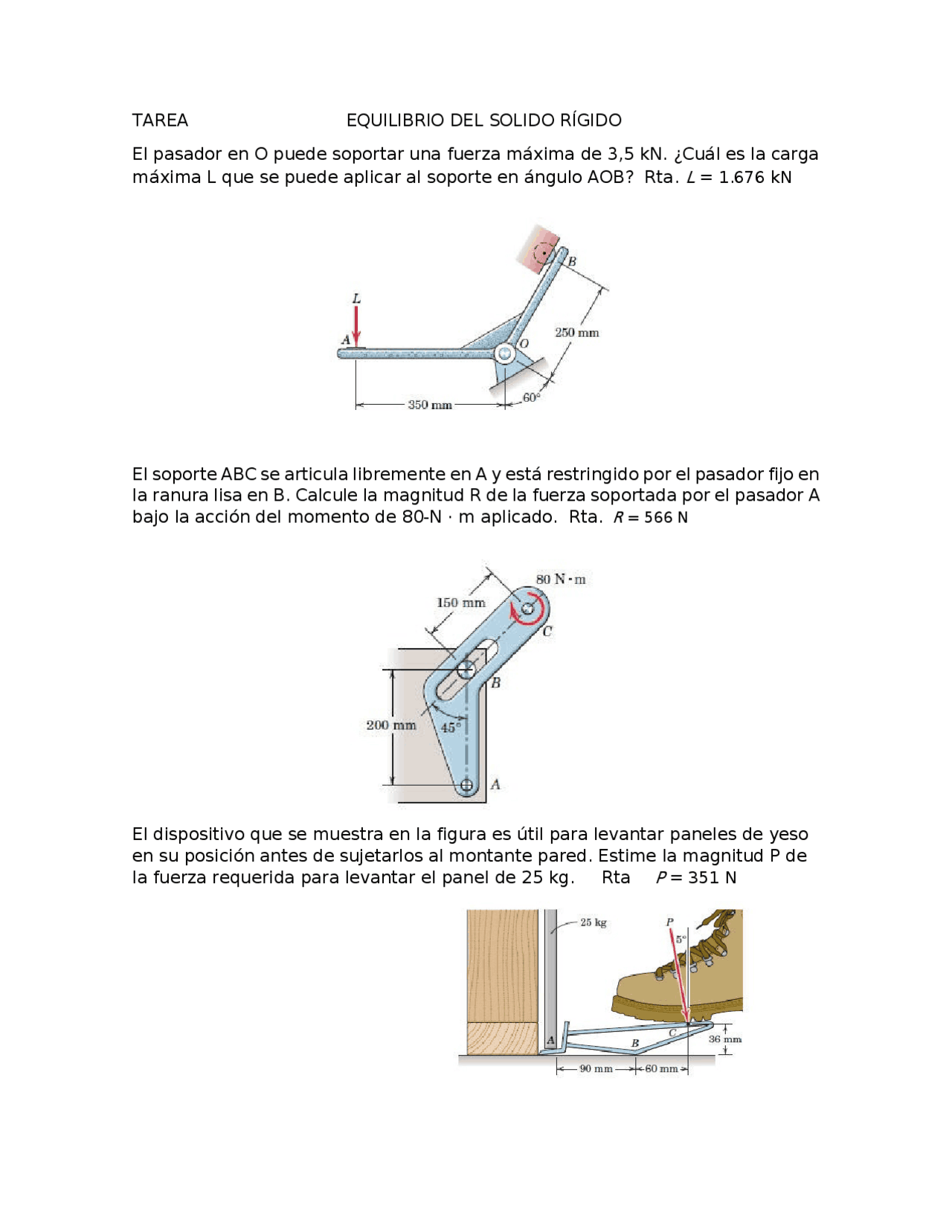

TAREA EQUILIBRIO DEL SOLIDO RÍGIDO
El pasador en O puede soportar una fuerza máxima de 3,5 kN. ¿Cuál es la carga
máxima L que se puede aplicar al soporte en ángulo AOB? Rta.
L
= 1.676 kN
El soporte ABC se articula libremente en A y está restringido por el pasador fijo en
la ranura lisa en B. Calcule la magnitud R de la fuerza soportada por el pasador A
bajo la acción del momento de 80-N · m aplicado. Rta.
R
= 566 N
El dispositivo que se muestra en la figura es útil para levantar paneles de yeso
en su posición antes de sujetarlos al montante pared. Estime la magnitud P de
la fuerza requerida para levantar el panel de 25 kg. Rta
P
= 351 N
