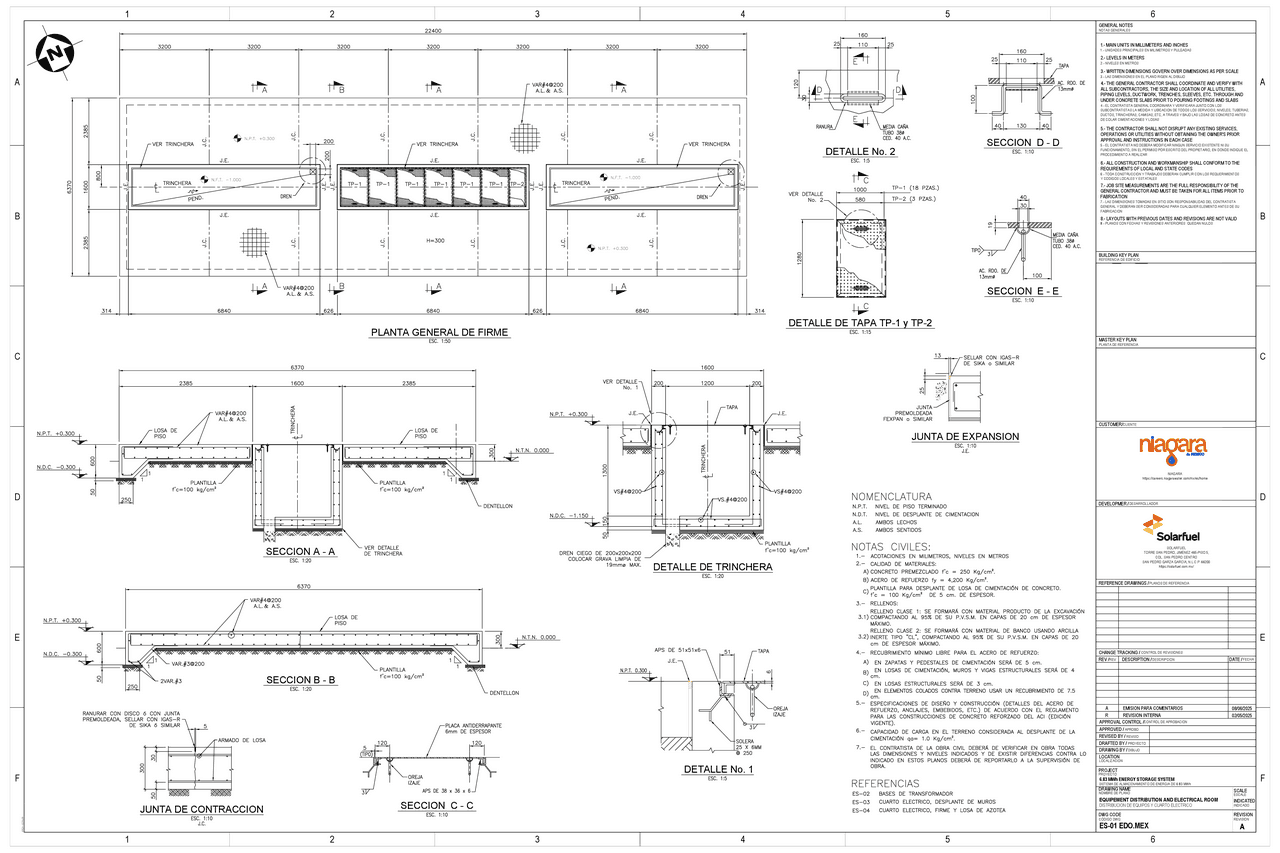

PLANTA GENERAL DE FIRME
SECCION A - A
SECCION B - B
DETALLE DE TRINCHERA
JUNTA DE CONTRACCION
JUNTA DE EXPANSION
DETALLE No. 1
SECCION C - C
DETALLE DE TAPA TP-1 y TP-2
DETALLE No. 2 SECCION D - D
SECCION E - E
GENERAL NOTES
NOTAS GENERALES
DWG CODE
CÓDIGO DWG
DRAWING NAME
NOMBRE DE PLANO
PROJECT
PROYECTO
SCALE
ESCALE
123456
REVISION
REVISION
APPROVED /
REVISED BY /
DRAFTED BY /
DRAWING BY /
CUSTOMER/CLIENTE
CHANGE TRACKING / CONTROL DE REVISIONES
REV /REV DESCRIPTION / DESCRIPCION DATE /FECHA
APROBO
REVISO
PROYECTO
DIBUJO
REFERENCE DRAWINGS /PLANOS DE REFERENCIA
APPROVAL CONTROL /CONTROL DE APROBACION
BUILDING KEY PLAN
REFERENCIA DE EDIFICIO
MASTER KEY PLAN
PLANTA DE REFERENCIA
LOCATION
LOCALIZACION
1.- MAIN UNITS IN MILLIMETERS AND INCHES
1.- UNIDADES PRINCIPALES EN MILIMETROS Y PULGADAS
2.- LEVELS IN METERS
2.- NIVELES EN METROS
3.- WRITTEN DIMENSIONS GOVERN OVER DIMENSIONS AS PER SCALE
3.- LAS DIMENSIONES EN EL PLANO RIGEN AL DIBUJO
4.- THE GENERAL CONTRACTOR SHALL COORDINATE AND VERIFY WITH
ALL SUBCONTRACTORS, THE SIZE AND LOCATION OF ALL UTILITIES,
PIPING LEVELS, DUCTWORK, TRENCHES, SLEEVES, ETC. THROUGH AND
UNDER CONCRETE SLABS PRIOR TO POURING FOOTINGS AND SLABS
4.- EL CONTRATISTA GENERAL COORDINARA Y VERIFICARA JUNTO CON LOS
SUBCONTRATISTAS LA MEDIDA Y UBICACION DE TODOS LOS SERVICIOS, NIVELES, TUBERIAS,
DUCTOS, TRINCHERAS, CAMISAS, ETC, A TRAVES Y BAJO LAS LOSAS DE CONCRETO ANTES
DE COLAR CIMENTACIONES Y LOSAS
5.- THE CONTRACTOR SHALL NOT DISRUPT ANY EXISTING SERVICES,
OPERATIONS OR UTILITIES WITHOUT OBTAINING THE OWNER'S PRIOR
APPROVAL AND INSTRUCTIONS IN EACH CASE
5.- EL CONTRATISTA NO DEBERA MODIFICAR NINGUN SERVICIO EXISTENTE NI SU
FUNCIONAMIENTO, SIN EL PERMISO POR ESCRITO DEL PROPIETARIO, EN DONDE INDIQUE EL
PROCEDIMIENTO A REALIZAR
6.- ALL CONSTRUCTION AND WORKMANSHIP SHALL CONFORM TO THE
REQUIREMENTS OF LOCAL AND STATE CODES
6.- TODA CONSTRUCCION Y TRABAJOS DEBERAN CUMPLIR CON LOS REQUERIMIENTOS
Y CODIGOS LOCALES Y ESTATALES
7.- JOB SITE MEASUREMENTS ARE THE FULL RESPONSIBILITY OF THE
GENERAL CONTRACTOR AND MUST BE TAKEN FOR ALL ITEMS PRIOR TO
FABRICATION
7.- LAS DIMENSIONES TOMADAS EN SITIO SON RESPONSABILIDAD DEL CONTRATISTA
GENERAL Y DEBERAN SER CONSIDERADAS PARA CUALQUIER ELEMENTO ANTES DE SU
FABRICACION
8.- LAYOUTS WITH PREVIOUS DATES AND REVISIONS ARE NOT VALID
8.- PLANOS CON FECHAS Y REVISIONES ANTERIORES QUEDAN NULOS
INDICATED
INDICADO
123456
F
D
C
B
A
E
F
D
C
B
A
E
DEVELOPMER /DESARROLLADOR
SOLARFUEL
TORRE SAN PEDRO, JIMÉNEZ 465-PISO 5,
COL. SAN PEDRO CENTRO
SAN PEDRO GARZA GARCÍA, N.L C.P. 66200
https://solarfuel.com.mx/
NIAGARA
https://careers.niagarawater.com/mx/es/home
DISTRIBUCION DE EQUIPOS Y CUARTO ELECTRICO
EQUIPEMENT DISTRIBUTION AND ELECTRICAL ROOM
SISTEMA DE ALMACENAMIENTO DE ENERGIA DE 6.83 MWh
02/05/2025
A
ES-01 EDO.MEX
08/06/2025
6.83 MWh ENERGY STORAGE SYSTEM
R REVISION INTERNA
A EMISION PARA COMENTARIOS
