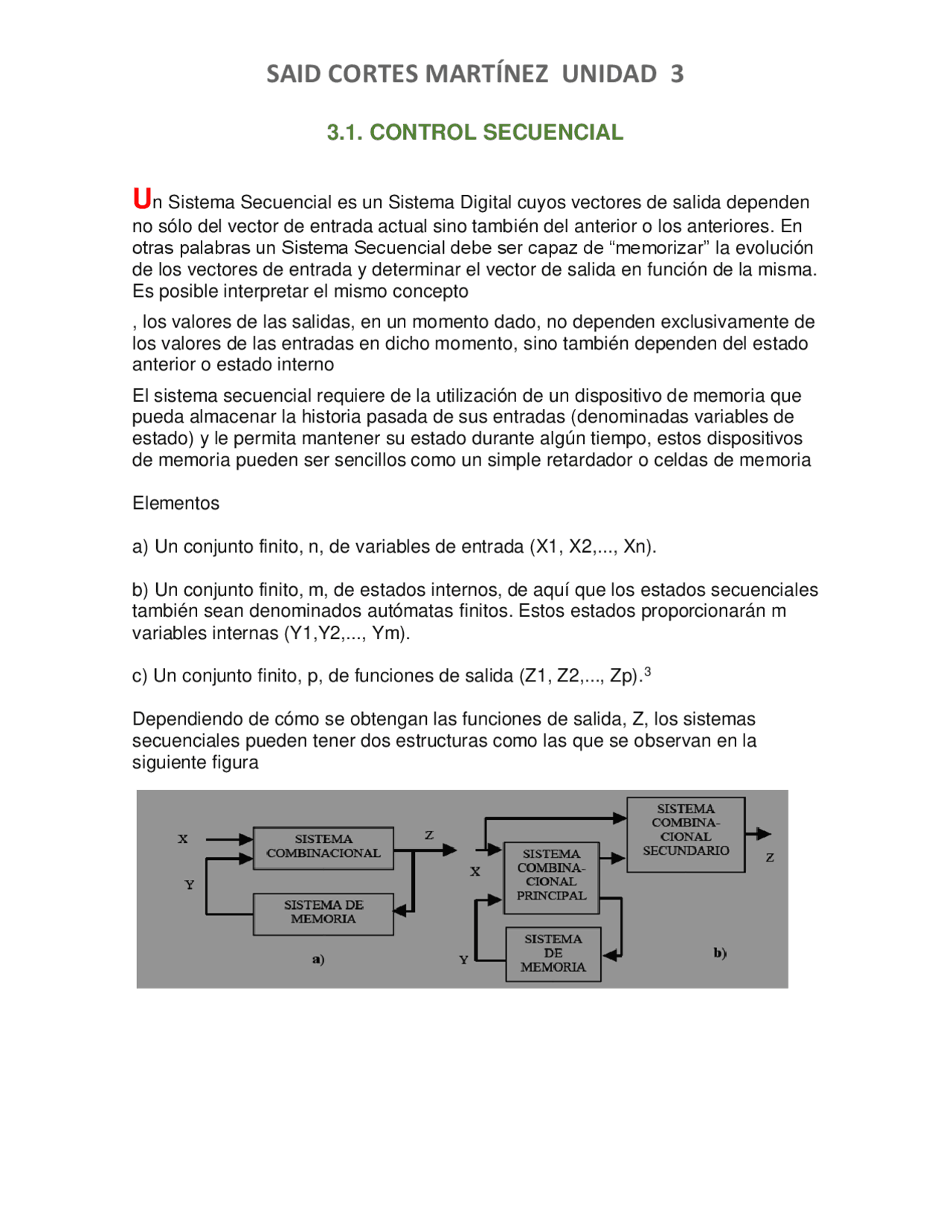

SAID CORTES MARTÍNEZ UNIDAD 3
3.1. CONTROL SECUENCIAL
Un Sistema Secuencial es un Sistema Digital cuyos vectores de salida dependen
no sólo del vector de entrada actual sino también del anterior o los anteriores. En
otras palabras un Sistema Secuencial debe ser capaz de “memorizar” la evolución
de los vectores de entrada y determinar el vector de salida en función de la misma.
Es posible interpretar el mismo concepto
, los valores de las salidas, en un momento dado, no dependen exclusivamente de
los valores de las entradas en dicho momento, sino también dependen del estado
anterior o estado interno
El sistema secuencial requiere de la utilización de un dispositivo de memoria que
pueda almacenar la historia pasada de sus entradas (denominadas variables de
estado) y le permita mantener su estado durante algún tiempo, estos dispositivos
de memoria pueden ser sencillos como un simple retardador o celdas de memoria
Elementos
a) Un conjunto finito, n, de variables de entrada (X1, X2,..., Xn).
b) Un conjunto finito, m, de estados internos, de aquí que los estados secuenciales
también sean denominados autómatas finitos. Estos estados proporcionarán m
variables internas (Y1,Y2,..., Ym).
c) Un conjunto finito, p, de funciones de salida (Z1, Z2,..., Zp).3
Dependiendo de cómo se obtengan las funciones de salida, Z, los sistemas
secuenciales pueden tener dos estructuras como las que se observan en la
siguiente figura
