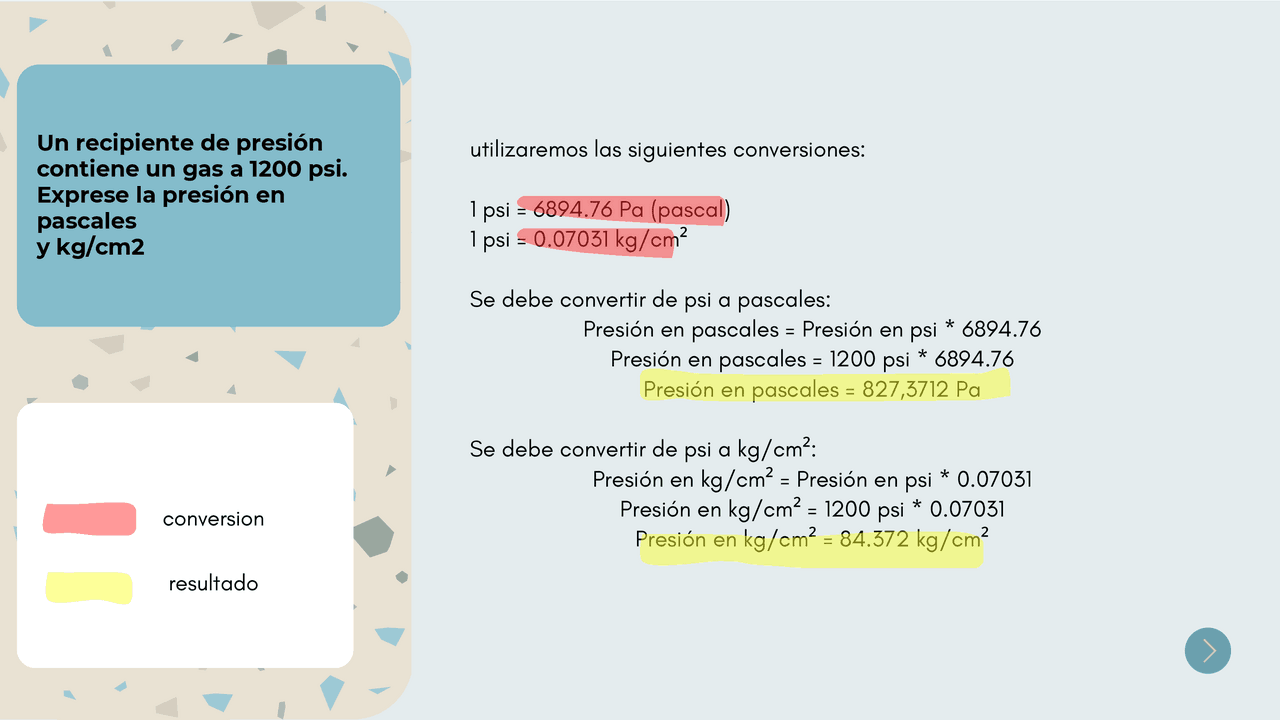

utilizaremos las siguientes conversiones:
1 psi = 6894.76 Pa (pascal)
1 psi = 0.07031 kg/cm²
Se debe convertir de psi a pascales:
Presión en pascales = Presión en psi * 6894.76
Presión en pascales = 1200 psi * 6894.76
Presión en pascales = 827,3712 Pa
Se debe convertir de psi a kg/cm²:
Presión en kg/cm² = Presión en psi * 0.07031
Presión en kg/cm² = 1200 psi * 0.07031
Presión en kg/cm² = 84.372 kg/cm²
Un recipiente de presión
contiene un gas a 1200 psi.
Exprese la presión en
pascales
y kg/cm2
conversion
resultado
pf3
pf4

Vista previa parcial del texto

¡Descarga diseño de ejercicos basicos y más Apuntes en PDF de Diseño Estructural y Arquitectura solo en Docsity!

utilizaremos las siguientes conversiones:

1 psi = 6894.76 Pa (pascal)

1 psi = 0.07031 kg/cm²

Se debe convertir de psi a pascales:

Presión en pascales = Presión en psi * 6894.

Presión en pascales = 1200 psi * 6894.

Presión en pascales = 827,3712 Pa

Se debe convertir de psi a kg/cm²:

Presión en kg/cm² = Presión en psi * 0.

Presión en kg/cm² = 1200 psi * 0.

Presión en kg/cm² = 84.372 kg/cm²

Un recipiente de presión

contiene un gas a 1200 psi.

Exprese la presión en

pascales

y kg/cm

conversion

resultado

primero convertiremos todas las medidas a pulgadas: Calcular el área de la sección transversal en pulgadas cuadradas y en milímetros cuadrados: Area de la sección transversal en pulgadas cuadradas: A = Largo x Ancho A = 18.0 plg x 18.0 plg A = 324.0 pulgadas cuadradas Área de la sección transversal en milímetros cuadrados: 1 pulgada = 25.4 mm Area en milímetros cuadrados= Área en pulgadas cuadradas x (25. mm/pulgada)² Area en milímetros cuadrados = 324.0 pulgadas cuadradas x (25.4)² Área en milímetros cuadrados = 324.0 pulgadas cuadradas x 645. Area en milímetros cuadrados = 2088.96 mm² Calcular el volumen en diferentes unidades: Volumen en pulgadas cúbicas: Volumen = Área x Altura Volumen = 324.0 pulgadas cuadradas x 12.0 pulgadas Volumen = 3888 pulgadas cúbicas Volumen en pies cúbicos: 1 pie = 12 pulgadas Volumen en pies cúbicos = Volumen en pulgadas cúbicas / (12)³ Volumen en pies cúbicos = 3888 / 1728 Volumen en pies cúbicos = 2.25 pies cúbicos Volumen en milímetros cúbicos: 1 pulgada cúbica = (25.4 mm)³ Volumen en milímetros cúbicos = Volumen en pulgadas cúbicas x (25.4)³ Volumen en milímetros cúbicos = 3888 x (25.4)³ Volumen en milímetros cúbicos = 63,712,904.83 mm³ Volumen en metros cúbicos: 1 metro = 1000 mm Volumen en metros cúbicos = Volumen en milímetros cúbicos / (1000)³ Volumen en metros cúbicos = 63,712,904.83/ (1000)³ Volumen en metros cúbicos ≈ 0.0637 m³ Una base para una columna de construcción mide 18.0 plg por 18.0 plg de lado, y 12.0 plg de altura. Calcule el área de la sección transversal en pulgadas cuadradas y en milímetros cuadrados. Calcule el volumen en pulgadas cúbicas, pies cúbicos, milímetros cúbicos y metros cúbicos.

conversion

resultado

Una varilla circular, con diámetro de 3/8 plg soporta un calentador que pesa 1850

Ib. Calcule la tensión (esfuerzo) en la varilla. En N/mm2 y también en kg/cm

conversion

resultado

primero necesitamos determinar el área de la sección transversal de la varilla y luego podemos calcular la tensión.

Calcular el radio de la varilla:

El diámetro de la varilla es de 3/8 pulgadas, por lo tanto, el radio (r) es la mitad del diámetro:

r= = / 2 = 3/16 = 0.1875pulgadas

Calcular el área de la sección transversal de la varilla:

Area= π×r² = π ×(0.1875)² ≈0.1104 pulgadas²

Calcular la fuerza que actúa sobre la varilla (peso del calentador en lb):

Fuerza = 1850 lb

Calcular la tensión (esfuerzo) en N/mm²:

Para convertir lb a N, utilizamos la relación 1 lb ≈ 4.448 N.

Tension (N)= 1850 × 4.448 = 8228.8 N

Tension (N/mm²)= 8228.8 /0.1104 ≈74536.23 N/mm²

Convertir la tensión a kg/cm²:

Para convertir N/mm² a kg/cm², utilizamos la relación:

1 N/mm² ≈ 0.10197 kg/cm².

Tension (kg/cm²)= 74536.23 × 0.10197 ≈ 7600.46 kg/cm²
