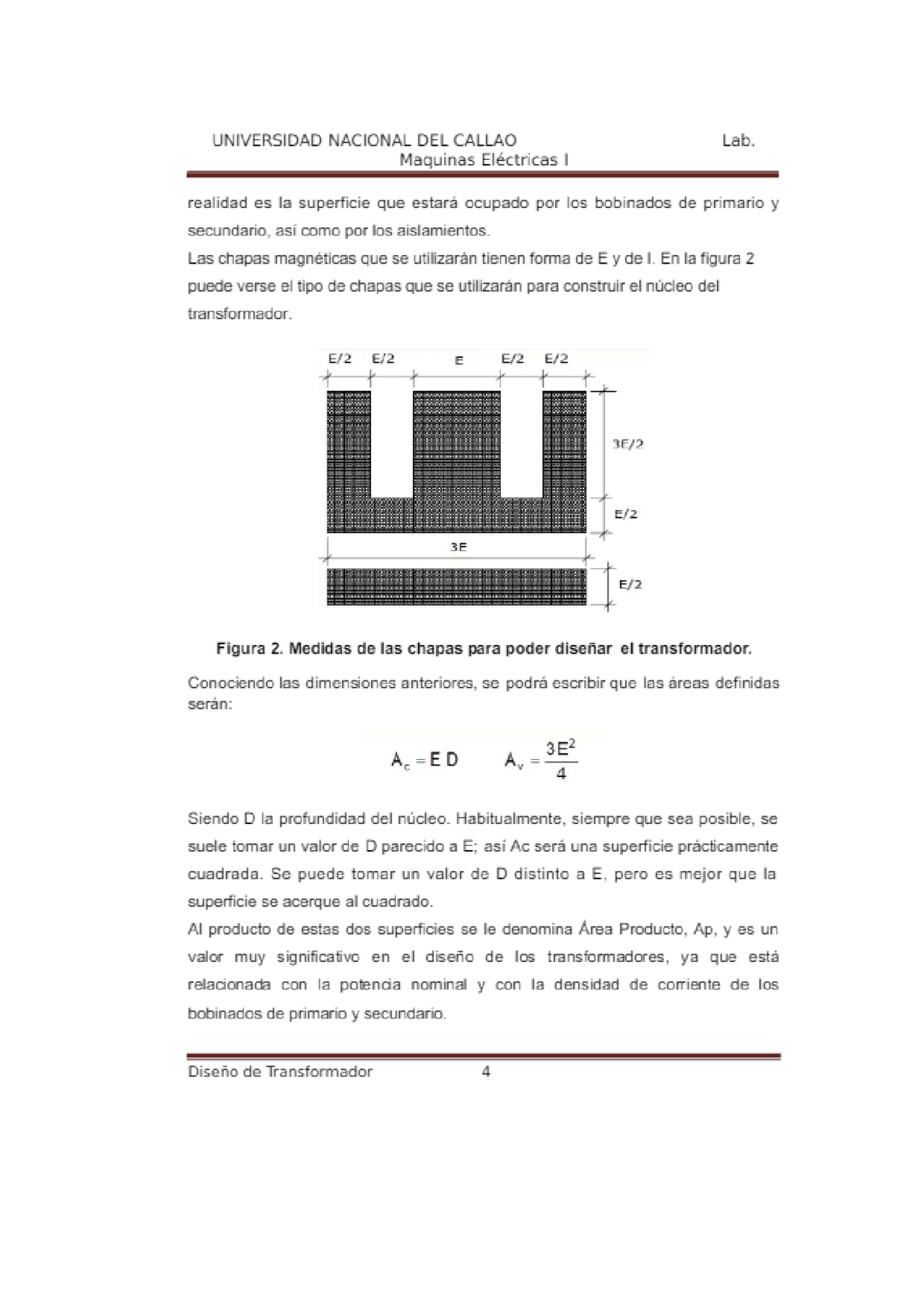

UNIVERSIDAD NACIONAL DEL CALLAO Lab. Maquinas Eléctricas | realidad es la superficie que estará ocupado por los bobinados de primario y secundario, así como por los aislamientos. Las chapas magnéticas que se utilizarán tienen forma de E y de 1. En la figura 2 puede verse el tipo de chapas que se utilizarán para construir el núcleo del transformador. EN/2 E/2 E E/2 E/2 Figura 2. Medidas de las chapas para poder diseñar el transformador. Conociendo las dimensiones anteriores, se podrá escribir que las áreas definidas serán: 38 A.=ED A =+E a Siendo D la profundidad del núcleo. Habitualmente, siempre que sea posible, se suele tomar un valor de D parecido a E; asi Ac será una superficie prácticamente cuadrada. Se puede tomar un valor de D distinto a E, pero es mejor que la superficie se acerque al cuadrado. Al producto de estas dos superficies se le denomina Área Producto, Ap, y es un valor muy significativo en el diseño de los transformadores, ya que está relacionada con la potencia nominal y con la densidad de corriente de los bobinados de primario y secundario Diseño de Transformador 4
