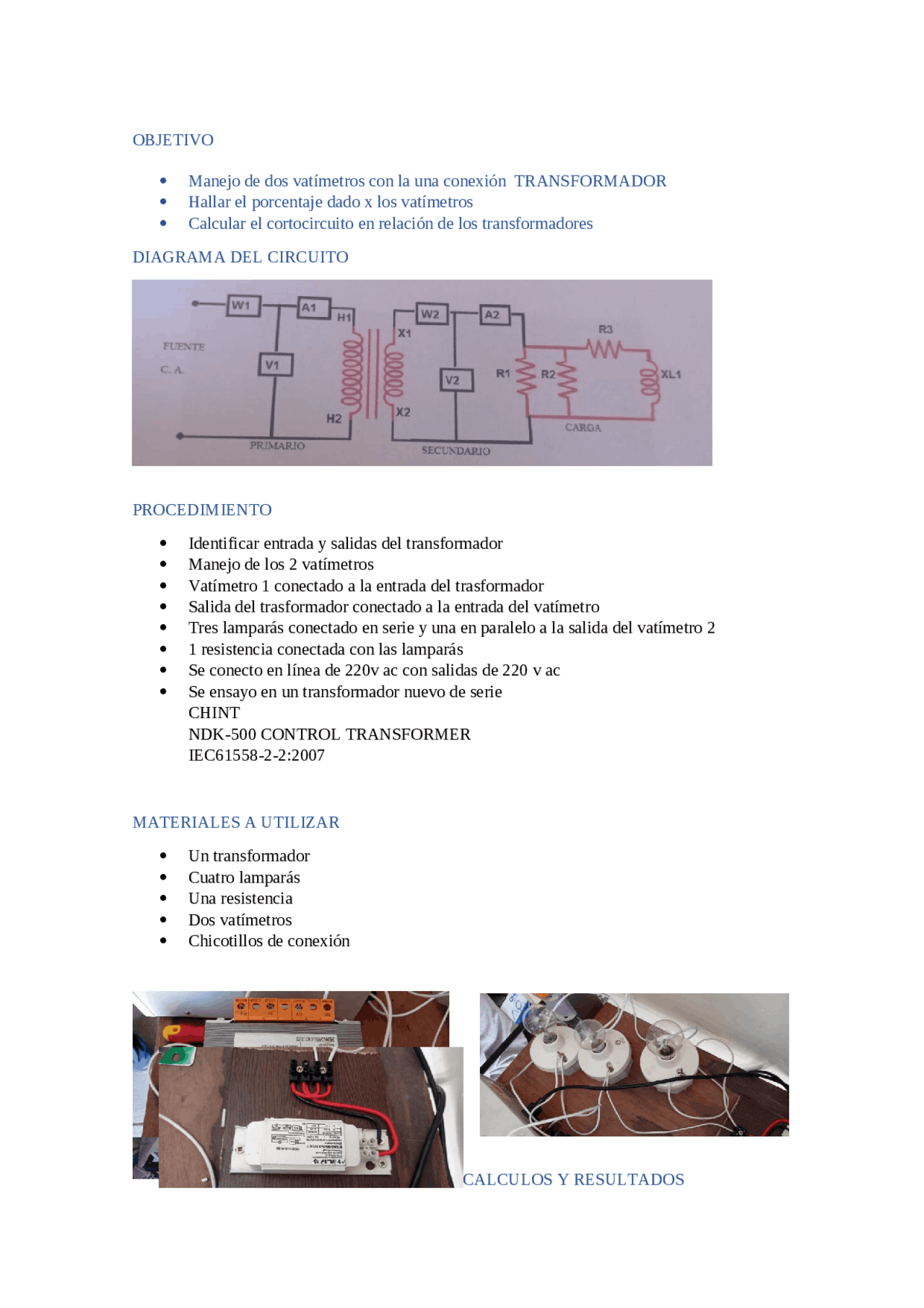

OBJETIVO
Manejo de dos vatímetros con la una conexión TRANSFORMADOR
Hallar el porcentaje dado x los vatímetros
Calcular el cortocircuito en relación de los transformadores
DIAGRAMA DEL CIRCUITO
PROCEDIMIENTO
Identificar entrada y salidas del transformador
Manejo de los 2 vatímetros
Vatímetro 1 conectado a la entrada del trasformador
Salida del trasformador conectado a la entrada del vatímetro
Tres lamparás conectado en serie y una en paralelo a la salida del vatímetro 2
1 resistencia conectada con las lamparás
Se conecto en línea de 220v ac con salidas de 220 v ac
Se ensayo en un transformador nuevo de serie
CHINT
NDK-500 CONTROL TRANSFORMER
IEC61558-2-2:2007
MATERIALES A UTILIZAR
Un transformador
Cuatro lamparás
Una resistencia
Dos vatímetros
Chicotillos de conexión
CALCULOS Y RESULTADOS
