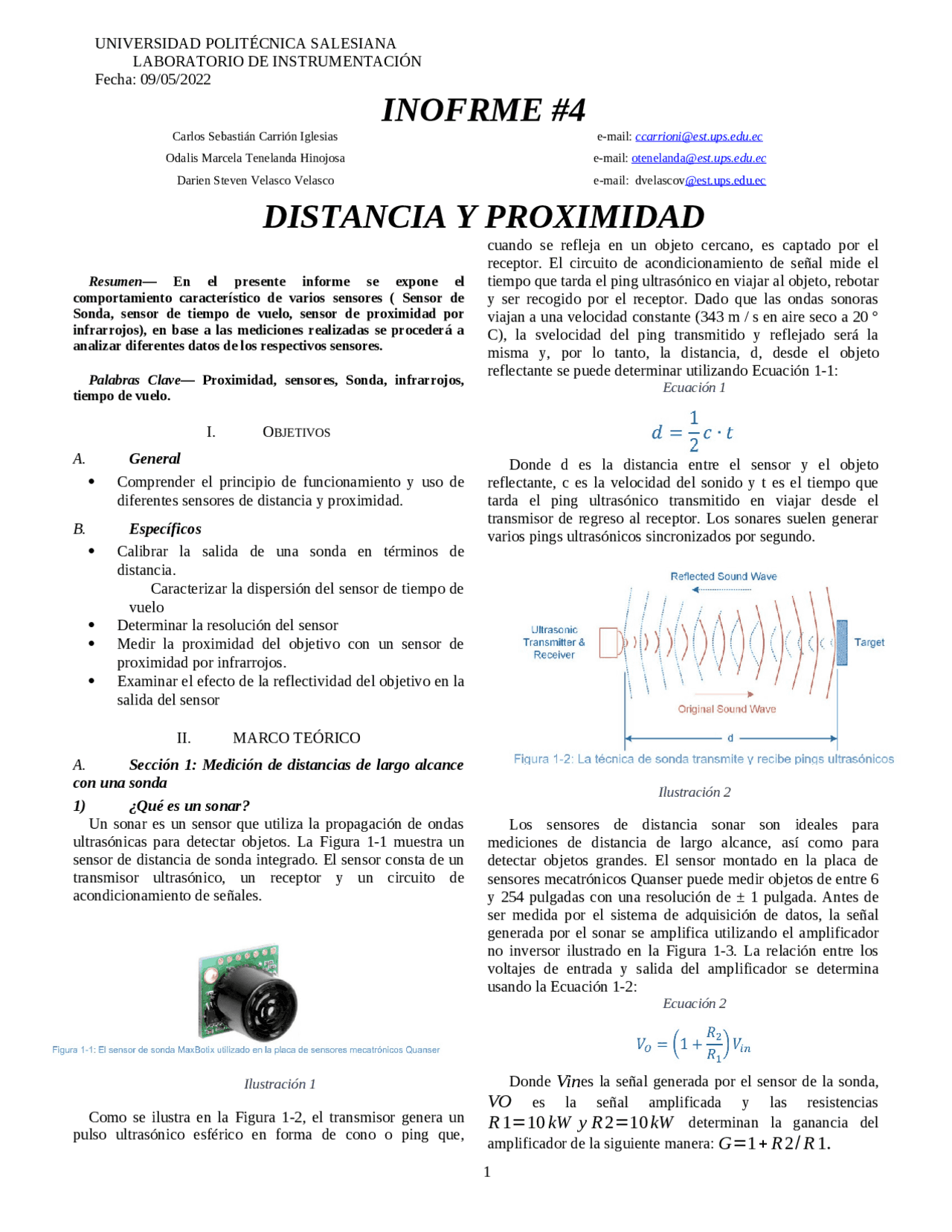

UNIVERSIDAD POLITÉCNICA SALESIANA
LABORATORIO DE INSTRUMENTACIÓN
Fecha: 09/05/2022
INOFRME #4
Carlos Sebastián Carrión Iglesias e-mail: [email protected]
Odalis Marcela Tenelanda Hinojosa e-mail: otenelanda @est.ups.edu.ec
Darien Steven Velasco Velasco e-mail: dvelascov@est.ups.edu.ec
DISTANCIA Y PROXIMIDAD
Resumen En el presente informe se expone el
comportamiento característico de varios sensores ( Sensor de
Sonda, sensor de tiempo de vuelo, sensor de proximidad por
infrarrojos), en base a las mediciones realizadas se procederá a
analizar diferentes datos de los respectivos sensores.
Palabras Clave Proximidad, sensores, Sonda, infrarrojos,
tiempo de vuelo.
I. OBJETIVOS
A. General
Comprender el principio de funcionamiento y uso de
diferentes sensores de distancia y proximidad.
B. Específicos
Calibrar la salida de una sonda en términos de
distancia.
Caracterizar la dispersión del sensor de tiempo de
vuelo
Determinar la resolución del sensor
Medir la proximidad del objetivo con un sensor de
proximidad por infrarrojos.
Examinar el efecto de la reflectividad del objetivo en la
salida del sensor
II. MARCO TEÓRICO
A. Sección 1: Medición de distancias de largo alcance
con una sonda
1) ¿Qué es un sonar?
Un sonar es un sensor que utiliza la propagación de ondas
ultrasónicas para detectar objetos. La Figura 1-1 muestra un
sensor de distancia de sonda integrado. El sensor consta de un
transmisor ultrasónico, un receptor y un circuito de
acondicionamiento de señales.
Ilustración 1
Como se ilustra en la Figura 1-2, el transmisor genera un
pulso ultrasónico esférico en forma de cono o ping que,
cuando se refleja en un objeto cercano, es captado por el
receptor. El circuito de acondicionamiento de señal mide el
tiempo que tarda el ping ultrasónico en viajar al objeto, rebotar
y ser recogido por el receptor. Dado que las ondas sonoras
viajan a una velocidad constante (343 m / s en aire seco a 20 °
C), la svelocidad del ping transmitido y reflejado será la
misma y, por lo tanto, la distancia, d, desde el objeto
reflectante se puede determinar utilizando Ecuación 1-1:
Ecuación 1
Donde d es la distancia entre el sensor y el objeto
reflectante, c es la velocidad del sonido y t es el tiempo que
tarda el ping ultrasónico transmitido en viajar desde el
transmisor de regreso al receptor. Los sonares suelen generar
varios pings ultrasónicos sincronizados por segundo.
Ilustración 2
Los sensores de distancia sonar son ideales para
mediciones de distancia de largo alcance, así como para
detectar objetos grandes. El sensor montado en la placa de
sensores mecatrónicos Quanser puede medir objetos de entre 6
y 254 pulgadas con una resolución de ± 1 pulgada. Antes de
ser medida por el sistema de adquisición de datos, la señal
generada por el sonar se amplifica utilizando el amplificador
no inversor ilustrado en la Figura 1-3. La relación entre los
voltajes de entrada y salida del amplificador se determina
usando la Ecuación 1-2:
Ecuación 2
Donde
Vin
es la señal generada por el sensor de la sonda,
VO
es la señal amplificada y las resistencias
R1=10kW y R 2=10kW
determinan la ganancia del
amplificador de la siguiente manera:
G=1+R2/R1.
1
pf3
pf4
pf5
pf8
pf9
pfa

Vista previa parcial del texto

¡Descarga Distancia y proximidad y más Guías, Proyectos, Investigaciones en PDF de Circuitos Digitales solo en Docsity!

LABORATORIO DE INSTRUMENTACIÓN

Fecha: 09/05/

INOFRME

Carlos Sebastián Carrión Iglesias e-mail: [email protected] Odalis Marcela Tenelanda Hinojosa e-mail: otenelanda @est.ups.edu.ec Darien Steven Velasco Velasco e-mail: [email protected]

DISTANCIA Y PROXIMIDAD

Resumen — En el presente informe se expone el comportamiento característico de varios sensores ( Sensor de Sonda, sensor de tiempo de vuelo, sensor de proximidad por infrarrojos), en base a las mediciones realizadas se procederá a analizar diferentes datos de los respectivos sensores. Palabras Clave — Proximidad, sensores, Sonda, infrarrojos, tiempo de vuelo. I. OBJETIVOS A. General  Comprender el principio de funcionamiento y uso de diferentes sensores de distancia y proximidad. B. Específicos  Calibrar la salida de una sonda en términos de distancia. Caracterizar la dispersión del sensor de tiempo de vuelo  Determinar la resolución del sensor  Medir la proximidad del objetivo con un sensor de proximidad por infrarrojos.  Examinar el efecto de la reflectividad del objetivo en la salida del sensor II. MARCO TEÓRICO A. **_Sección 1: Medición de distancias de largo alcance con una sonda

  1. ¿Qué es un sonar?_** Un sonar es un sensor que utiliza la propagación de ondas ultrasónicas para detectar objetos. La Figura 1-1 muestra un sensor de distancia de sonda integrado. El sensor consta de un transmisor ultrasónico, un receptor y un circuito de acondicionamiento de señales. Ilustración 1 Como se ilustra en la Figura 1-2, el transmisor genera un pulso ultrasónico esférico en forma de cono o ping que, cuando se refleja en un objeto cercano, es captado por el receptor. El circuito de acondicionamiento de señal mide el tiempo que tarda el ping ultrasónico en viajar al objeto, rebotar y ser recogido por el receptor. Dado que las ondas sonoras viajan a una velocidad constante (343 m / s en aire seco a 20 ° C), la svelocidad del ping transmitido y reflejado será la misma y, por lo tanto, la distancia, d, desde el objeto reflectante se puede determinar utilizando Ecuación 1-1: Ecuación 1 Donde d es la distancia entre el sensor y el objeto reflectante, c es la velocidad del sonido y t es el tiempo que tarda el ping ultrasónico transmitido en viajar desde el transmisor de regreso al receptor. Los sonares suelen generar varios pings ultrasónicos sincronizados por segundo. Ilustración 2 Los sensores de distancia sonar son ideales para mediciones de distancia de largo alcance, así como para detectar objetos grandes. El sensor montado en la placa de sensores mecatrónicos Quanser puede medir objetos de entre 6 y 254 pulgadas con una resolución de ± 1 pulgada. Antes de ser medida por el sistema de adquisición de datos, la señal generada por el sonar se amplifica utilizando el amplificador no inversor ilustrado en la Figura 1-3. La relación entre los voltajes de entrada y salida del amplificador se determina usando la Ecuación 1-2: Ecuación 2

Donde Vin es la señal generada por el sensor de la sonda,

VO es la señal amplificada y las resistencias

R 1 = 10 kW y R 2 = 10 kW determinan la ganancia del

amplificador de la siguiente manera: G = 1 + R 2 / R 1.

LABORATORIO DE INSTRUMENTACIÓN

Fecha: 09/05/ Ilustración 3 En general, los sensores de sonar no son adecuados para mediciones de corto alcance y su resolución es relativamente tosca. Además, es posible que no detecten objetos blandos como ropa, mantas y materiales porosos. Dado que la técnica del sonar se basa en la medición de ondas sonoras ultrasónicas reflejadas, el sonar no funciona en el espacio. 2) Implementación El instrumento virtual (VI) utilizado para recopilar datos y calibrar la sonda se muestra en la Figura 1-4. Ilustración 4 B. **_Sección 2: Medición de distancias de rango corto a medio usando un sensor de tiempo de vuelo

  1. ¿Qué es un sensor de tiempo de vuelo?_** Un sensor de tiempo de vuelo (ToF), que se muestra en la Figura 2-1, utiliza el principio de tiempo de vuelo para medir distancias de rango corto a medio. El tiempo de vuelo es una técnica de medición utilizada para medir la distancia entre un sensor y un objetivo, basada en la diferencia de tiempo entre la emisión de una señal y su retorno al sensor cuando es reflejada por el objetivo. Los sensores ToF suelen ocupar poco espacio (varios milímetros) y miden distancias cortas a medias que van desde 100 mm a 2000 mm. La mayoría de los sensores ToF son sensores digitales, lo que significa que la comunicación con los sensores se logra mediante protocolos SPI o I2C. Ilustración 5 Como se ilustra en la Figura 2-2, un sensor ToF contiene un LED infrarrojo o una fuente láser de baja potencia. A intervalos regulares, el sensor pulsa la fuente de luz. Cada vez que la fuente de luz rebota en un objeto, el receptor integrado mide el "tiempo de vuelo", o cuánto tiempo ha tardado el rayo en viajar hasta el objetivo y rebotar en el receptor. La distancia objetivo se puede determinar usando la Ecuación 2-1: Ecuación 3 donde d es la distancia objetivo-medida en metros, td es el tiempo que tarda el receptor en detectar el haz rebotado en segundos y c es la velocidad de la luz en metros por segundo. Por ejemplo, suponiendo que c = 300.000.000 m / s, para un objeto ubicado a 2 metros del sensor, el haz pulsado tarda aproximadamente 13 nanosegundos en viajar desde la fuente al receptor. Ilustración 6
LABORATORIO DE INSTRUMENTACIÓN

Fecha: 09/05/ IV. DESARROLLO Y PROCEDIMIENTO 1) Medición de distancias de largo alcance con una sonda a) Recolectar datos

  1. Antes de realizar esta práctica de laboratorio, use el interruptor de encendido de la placa de aplicación para encender y apagar la placa de sensores mecatrónicos Quanser. El sensor de sonda MaxBotix realiza una autocalibración en el encendido para compensar la temperatura ambiente y la humedad. Asegúrese de que no haya objetos cerca del sensor mientras se apaga y enciende. La mejor sensibilidad se obtiene cuando el área de detección del sensor está libre de cualquier objeto durante 14 pulgadas durante el encendido.
  2. Abra Mechatronic Sensors Board.lvproj
  3. Desde la ventana Explorador de proyectos, abra Mechatronic Sensors - Sonar.vi
  4. Haga clic en la pestaña Recopilar datos.
  5. Ejecuté el VI.
  6. ¿Espere el mensaje Initialized? Indicador LED para encender.
  7. Introduzca 7 en la matriz Distancia objetivo (pulgadas).
  8. Sostenga un objetivo de cartón resistente que tenga un tamaño de 30 x 30 cm a una distancia de 18 cm de la superficie del tablero de aplicación. Utilizando el gráfico de forma de onda de salida no calibrada, lea la salida del sensor correspondiente e ingrese el valor en la matriz de salida del sensor (V). Nota: Dado que el sensor genera un pulso amplio en forma de cono, no se acerque demasiado al sensor mientras realiza las mediciones. Hará que el sensor detecte su cuerpo, lo que interferirá con sus medidas. Al medir objetivos a distancias más largas, deberá retroceder y estirar el brazo mientras sostiene el objetivo para obtener una medición válida.
  9. Continúe tomando medidas moviendo el objetivo en intervalos de 3 pulgadas lejos del sensor. Cada vez, ingrese la distancia objetivo y las salidas del sensor medidas en las matrices Distancia objetivo (pulg.) Y Salida del sensor (V) respectivamente. Nota: Una vez que se ingresan las lecturas medidas, se genera automáticamente una curva lineal para ajustarse a los datos. La curva se muestra en el gráfico de forma de onda de lecturas del sensor. Esta curva representa la curva de calibración del sensor.
  10. Registre los datos recopilados en la Tabla 1-1.
  11. El VI calcula automáticamente la pendiente y el desplazamiento de la curva de calibración y se muestran en los indicadores Pendiente (in / V) y Desplazamiento (in). Registre estos valores en la Tabla 1-2.
  12. Tome una captura de pantalla del gráfico de lecturas del sensor.
  13. Continúe con la siguiente sección. b) Calibrar la sonda
  14. Haga clic en la pestaña Calibrar sensor para calibrar la salida de la sonda en términos de desplazamiento lineal del objetivo (en pulgadas).
  15. Utilice los controles numéricos Pendiente (pulg / V) y Desplazamiento (pulg) para introducir los valores de pendiente y desfase que obtuvo durante el proceso de recopilación de datos.
  16. Pruebe la precisión de su calibración. Para hacer esto, coloque el objetivo en diferentes posiciones conocidas dentro del rango calibrado y verifique que se muestre la distancia correcta en el gráfico de forma de onda de salida calibrada, así como en el indicador deslizante Distancia (pulgadas).
  17. Utilizando el gráfico de forma de onda de salida calibrada, calcule la resolución aproximada del sensor (en pulgadas). Comience sosteniendo el objetivo a 7 pulgadas del sensor. A un ritmo constante, aleje lentamente el objetivo del sensor y observe su respuesta. La salida calibrada del sensor tendrá una respuesta escalonada. ¿Cuál es el cambio más pequeño en la distancia que puede detectar? Tome una captura de pantalla de la respuesta del sensor. Compare su resultado con la resolución del sensor proporcionado en la Sección 1.1.
  18. Presione el botón Parar. 2) Sección 2: Medición de distancias de rango corto a medio usando un sensor de tiempo de vuelo a) Observar la dispersión de la medición
  19. Abra Mecatronic Sensors Board.lvproj
  20. Desde la ventana Explorador de proyectos, abra Mechatronic Sensors - ToF.vi
  21. Ejecute el VI.
  22. Espere el mensaje Initialized? Indicador LED para encender.
  23. El sensor ToF digital de la placa de sensores mecatrónicos Quanser genera un valor de 11 bits que varía entre 0 y 2048, que corresponde directamente a la distancia objetivo en milímetros. Como tal, no es necesario calibrar la salida del sensor en términos de distancia medida. Sin embargo, la salida del sensor ToF muestra una variación aleatoria o dispersión, como se muestra en la Figura 2-4. Observe esta dispersión sosteniendo un objetivo de cartón resistente que tiene un tamaño de 30 x 30 cm en varias posiciones aleatorias que varían entre 100 mm y 1000 mm. Toma capturas de pantalla de sus observaciones. ¿El nivel de dispersión cambia con la distancia del objetivo?
LABORATORIO DE INSTRUMENTACIÓN

Fecha: 09/05/ b) Cuantificar la dispersión de la medición

  1. Cuantifique el nivel de dispersión de la medición. Para hacer esto, sostenga firmemente el objetivo a una distancia aproximada de 100 mm del sensor ToF. Espere a que las lecturas se estabilicen durante al menos 3 segundos y luego haga clic en el botón Analizar. El VI está programado para recopilar 300 puntos de datos a una velocidad de 100 Hz. Cuando se presiona el botón Analizar, el VI calcula y muestra la desviación media, mínima, máxima y estándar de los datos adquiridos. Registre estos valores como su primera prueba en la Tabla 2-1. Repita la medición dos veces más y registre los datos en la Tabla 2-1.
  2. Ahora repita el paso anterior pero esta vez mantenga el objetivo a una distancia de aproximadamente 1000 mm. Registre sus resultados en la Tabla 2-1.
  3. Presione el botón Detener. approx. Distance (mm) trial mean max min std dev 100 1000 3) Medición de la proximidad con un sensor de proximidad por infrarrojos a) Observe el comportamiento del sensor
  4. Abra Mecatronic Sensors Board.lvproj
  5. Desde la ventana del Explorador de proyectos, abra Mechatronic Sensors - IR Proximity.vi
  6. Ejecute el VI.
  7. Espere el mensaje Initialized? Indicador LED para encender.
  8. El gráfico de forma de onda muestra el recuento sin procesar de la salida analógica a digital del sensor. 6. Asegúrese de que el control numérico IR Pulse Count [1..255] esté configurado en 1. Este ajuste hace que el sensor genere 1 pulso IRED durante cada ciclo de operación. 7. Mantenga su mano a una distancia de unos 30 cm del sensor. Mueva lentamente su mano hacia el sensor y observe la respuesta del sensor; en particular, observe cómo aumenta el número de recuentos de salida, así como cualquier dispersión en la salida del sensor. Una vez que su mano alcanza el umbral de proximidad, el número de recuentos de salida alcanzará un valor máximo de 1023. Con una regla, estime la distancia del umbral en términos de milímetros y registre el valor en la Tabla 3-1. Toma capturas de pantalla de tus resultados. ir pulse count Proximity Threshold (mm) 1 10 50 100 150 255 8. Detenga el VI presionando el botón Stop. 9. Como se indica en la sección 3.1, un recuento de pulsos más alto da como resultado una mayor sensibilidad del sensor, así como un límite de umbral de proximidad más grande. Para observar esto, configure el control numérico IR Pulse Count [1...255] en 10 y vuelva a ejecutar su VI y repita el paso 7. Registre sus resultados en la Tabla 3-1. 10. Repita los pasos del 8 al 9 para los valores restantes del conteo de impulsos IR enumerados en la Tabla 3-1. 11. Presione el botón Detener Nota: Antes de ingresar un nuevo valor de conteo de pulsos, debe detener el VI cada vez. Ingrese un nuevo valor y vuelva a ejecutar el VI. V. SENSOR ANÁLISIS Y RESULTADOS 1) Medición de distancias de largo alcance con una sonda 1-1 Presente los resultados que registró en la Tabla 1-1.
LABORATORIO DE INSTRUMENTACIÓN

Fecha: 09/05/ 2-1 Detalle sus observaciones de la salida del sensor ToF cuando el objetivo se coloca a diferentes distancias del sensor (Paso 5). ¿Qué tendencia observó visualmente cuando el objetivo se posiciona más lejos del sensor? Adjunte capturas de pantalla de sus resultados. Ilustración 12 Salida del sensor ToF cuando el objetivo se coloca a diferentes distancias Ilustración 13 Salida del sensor ToF cuando el objetivo se coloca a diferentes distancias 2-2 Presente los resultados que registró en la Tabla 2-1. approx. Distance (mm) trial mean max min std dev

2-3 La desviación estándar es una medida estadística de la cantidad de variación, o dispersión, dentro de un conjunto de puntos de datos medidos. Una desviación estándar más grande implica una mayor dispersión dentro de los datos adquiridos. En esta práctica de laboratorio, dado que las mediciones para una distancia determinada del objetivo se repitieron varias veces, debe aplicar estadísticas agrupadas para proporcionar una única mejor estimación estadística de los datos medidos. Para cada distancia objetivo, calcule la desviación estándar combinada utilizando los datos registrados en la Tabla 2-1 y la fórmula a continuación

Spooled 100 =

2

2

2

Spooled 1000 =

2

2

2

donde Spooled es la desviación estándar combinada para una distancia objetivo-determinada, N es el número de intentos y Si es la desviación estándar de cada intento. Compare las desviaciones estándar agrupadas para las dos posiciones objetivo-diferentes. ¿Qué indican sus resultados sobre la dispersión cuando el objetivo se coloca más lejos del sensor? 3-1 Presente los resultados que registró en la Tabla 3-1.

ir pulse

count

Proximity Threshold

(mm)

3-2 Detalle sus observaciones de la salida del sensor de proximidad IR al acercar la mano al sensor para diferentes valores de recuento de pulsos. Adjunte capturas de pantalla de sus resultados.

LABORATORIO DE INSTRUMENTACIÓN

Fecha: 09/05/ Al realizar las mediciones del sensor de proximidad con diferentes valores de recuento de pulsos, se pudo observar que el recuento de pulsos es proporcional al Umbral de proximidad. Ilustración 14 Umbral de proximidad 1 Ilustración 15 Umbral de proximidad 10 Ilustración 16 Umbral de proximidad 50 Ilustración 17 Umbral de proximidad 100

LABORATORIO DE INSTRUMENTACIÓN

Fecha: 09/05/ VII. REFERENCIAS

  • Corona, L, Abarca, G., Mares, J. (2014). Sensores y actuadores aplicaciones con Arduino. Azcapotzalco, México: Patria.
  • National Instruments (2018). Lab Manual: Fundamentals of Mechatronic Sensors
