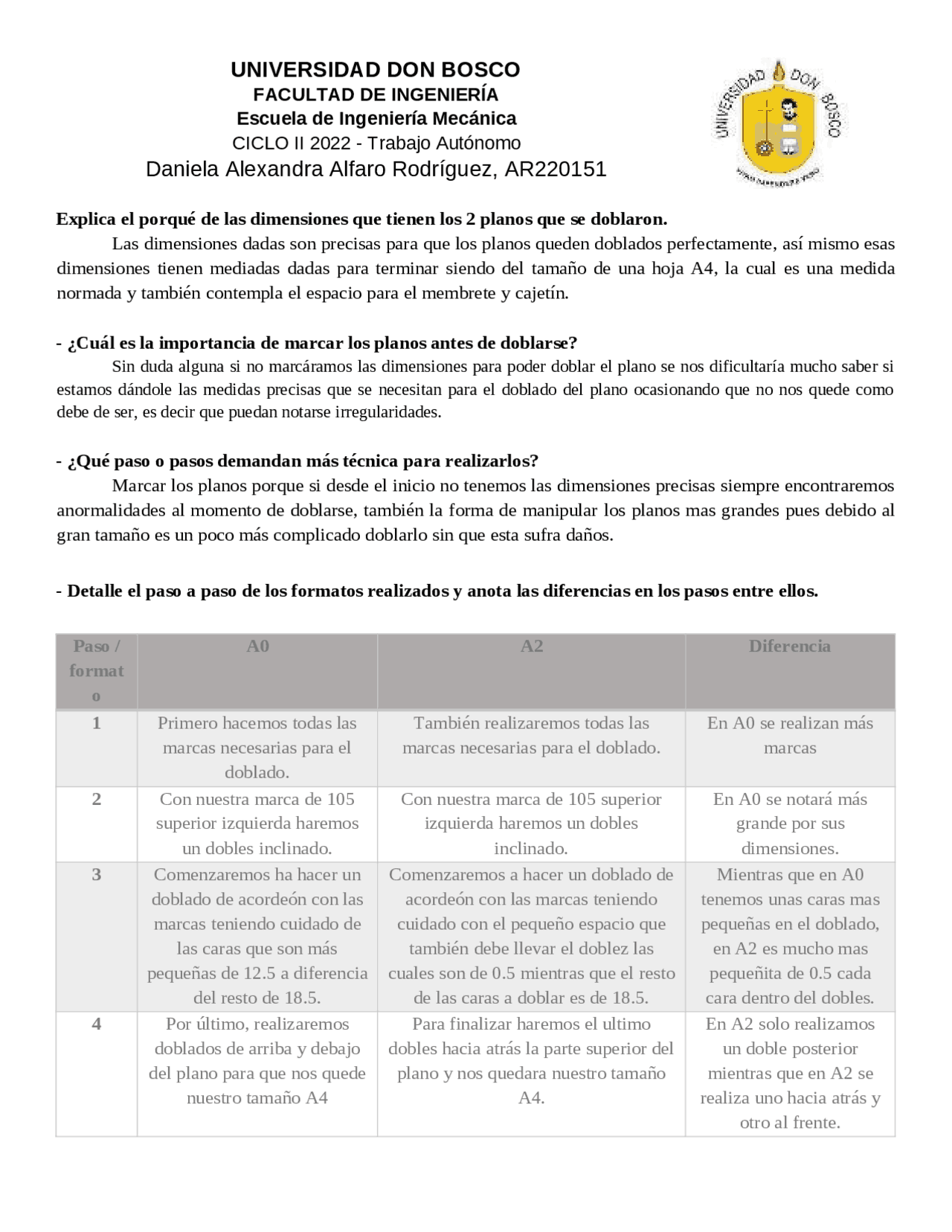

UNIVERSIDAD DON BOSCO
FACULTAD DE INGENIERÍA
Escuela de Ingeniería Mecánica
CICLO II 2022 - Trabajo Autónomo
Daniela Alexandra Alfaro Rodríguez, AR220151
Explica el porqué de las dimensiones que tienen los 2 planos que se doblaron.
Las dimensiones dadas son precisas para que los planos queden doblados perfectamente, así mismo esas
dimensiones tienen mediadas dadas para terminar siendo del tamaño de una hoja A4, la cual es una medida
normada y también contempla el espacio para el membrete y cajetín.
- ¿Cuál es la importancia de marcar los planos antes de doblarse?
Sin duda alguna si no marcáramos las dimensiones para poder doblar el plano se nos dificultaría mucho saber si
estamos dándole las medidas precisas que se necesitan para el doblado del plano ocasionando que no nos quede como
debe de ser, es decir que puedan notarse irregularidades.
- ¿Qué paso o pasos demandan más técnica para realizarlos?
Marcar los planos porque si desde el inicio no tenemos las dimensiones precisas siempre encontraremos
anormalidades al momento de doblarse, también la forma de manipular los planos mas grandes pues debido al
gran tamaño es un poco más complicado doblarlo sin que esta sufra daños.
- Detalle el paso a paso de los formatos realizados y anota las diferencias en los pasos entre ellos.
Paso /
format
o
A0 A2 Diferencia
1Primero hacemos todas las
marcas necesarias para el
doblado.
También realizaremos todas las
marcas necesarias para el doblado.
En A0 se realizan más
marcas
2Con nuestra marca de 105
superior izquierda haremos
un dobles inclinado.
Con nuestra marca de 105 superior
izquierda haremos un dobles
inclinado.
En A0 se notará más
grande por sus
dimensiones.
3Comenzaremos ha hacer un
doblado de acordeón con las
marcas teniendo cuidado de
las caras que son más
pequeñas de 12.5 a diferencia
del resto de 18.5.
Comenzaremos a hacer un doblado de
acordeón con las marcas teniendo
cuidado con el pequeño espacio que
también debe llevar el doblez las
cuales son de 0.5 mientras que el resto
de las caras a doblar es de 18.5.
Mientras que en A0
tenemos unas caras mas
pequeñas en el doblado,
en A2 es mucho mas
pequeñita de 0.5 cada
cara dentro del dobles.
4Por último, realizaremos
doblados de arriba y debajo
del plano para que nos quede
nuestro tamaño A4
Para finalizar haremos el ultimo
dobles hacia atrás la parte superior del
plano y nos quedara nuestro tamaño
A4.
En A2 solo realizamos
un doble posterior
mientras que en A2 se
realiza uno hacia atrás y
otro al frente.
