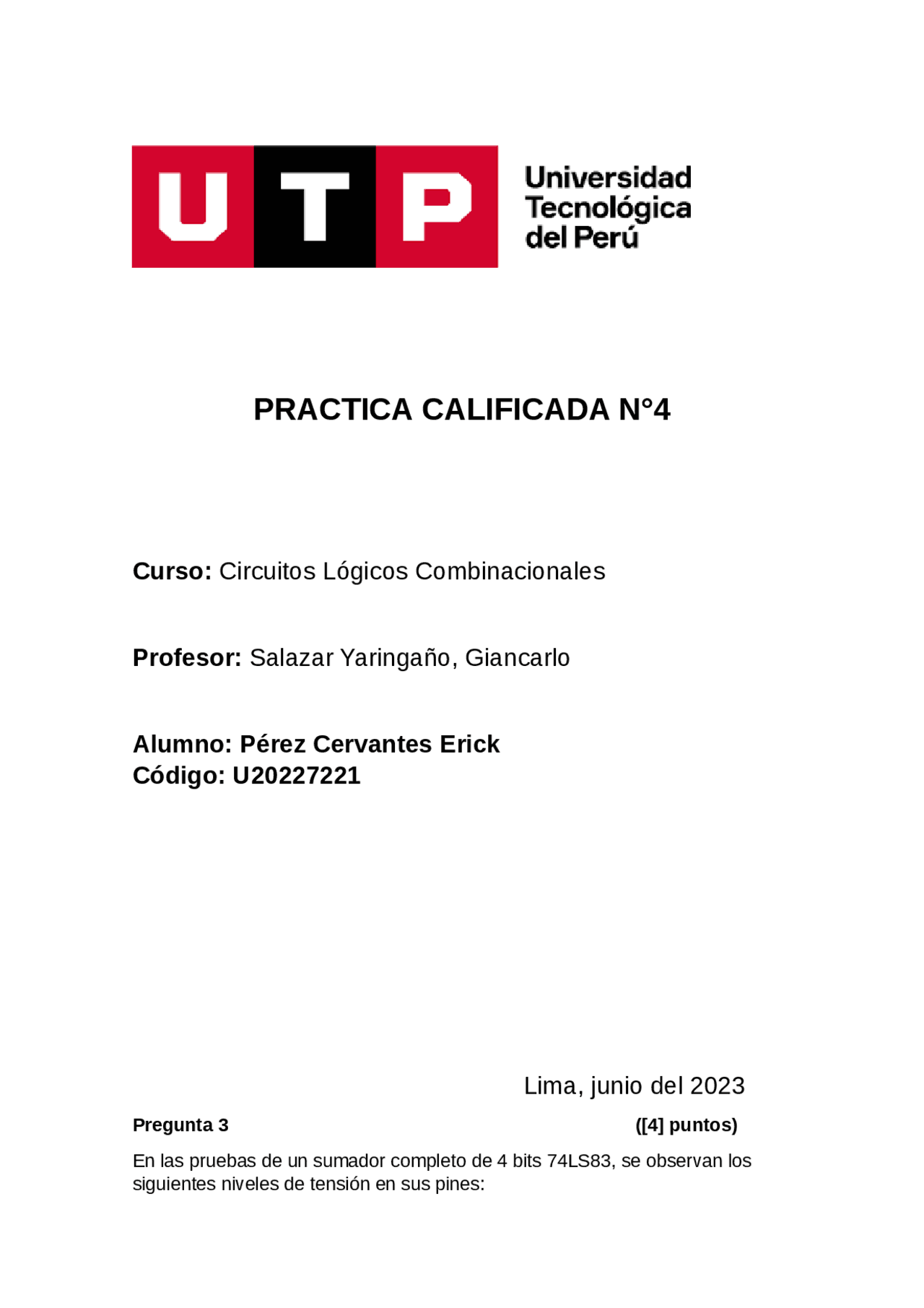

repaso. contenido, asignatura ing.
Tipo: Apuntes
1 / 3
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Pregunta 3 ([4] puntos) En las pruebas de un sumador completo de 4 bits 74LS83, se observan los siguientes niveles de tensión en sus pines:
ALTO, 10-BAJO, 11-ALTO, 12-BAJO, 13-ALTO, 14-ALTO, 15-ALTO y 16-BAJO. Presentar lo siguiente: a) Dibujo del CI 74LS83 con los niveles de tensión en sus pines según lo indicado. b) Los números sumandos, acarreos y suma en su representación binaria. c) ¿El CI está funcionando correctamente? Sustente su respuesta. Pregunta 4 ([4] puntos) Diseñe un circuito combinacional que permita sumar dos dígitos BCD y de como resultado otro digito BCD. Presentar lo siguiente: a) Diagrama del circuito lógico usando integrados como el 74LS83 (Full Adder) y/o compuertas lógicas. b) Muestre el funcionamiento del circuito anterior usando dos números BCD e indicando los valores en los pines de entrada y salida de cada integrado utilizado. Pregunta 5 ([4] puntos) Diseñe un divisor binario de dos números binarios sin signo de 2 bits. Presentar lo siguiente: a) Tabla de Verdad Dividendo Divisor Cociente Residuo 00 00 00 00 00 01 00 00 00 10 00 00 00 11 00 00 01 00 01 01 01 01 01 00 01 10 00 01 01 11 00 01 10 00 10 10 10 01 10 00 10 10 01 00 10 11 00 10 11 00 11 11 11 01 11 10 11 10 10 01 11 11 01 00
