Reconocer el funcionamiento de un contactor y de pulsadores. Identificar los tipos de conexión de un motor trifásico. Implementar el arranque directo e inversión de giro de un motor trifásico.
CONTACTOR TRIFASICO: El contactor es un aparato eléctrico de mando a distancia, que puede cerrar o abrir circuitos, ya sea en vacío o en carga; funciona aplicando un voltaje a la bobina, esto crea un campo magnético que mueve los contactos a la posición cerrada y completa el circuito. Una vez que se elimina el voltaje de la bobina, los contactos se abrirán nuevamente y desconectarán el circuito.

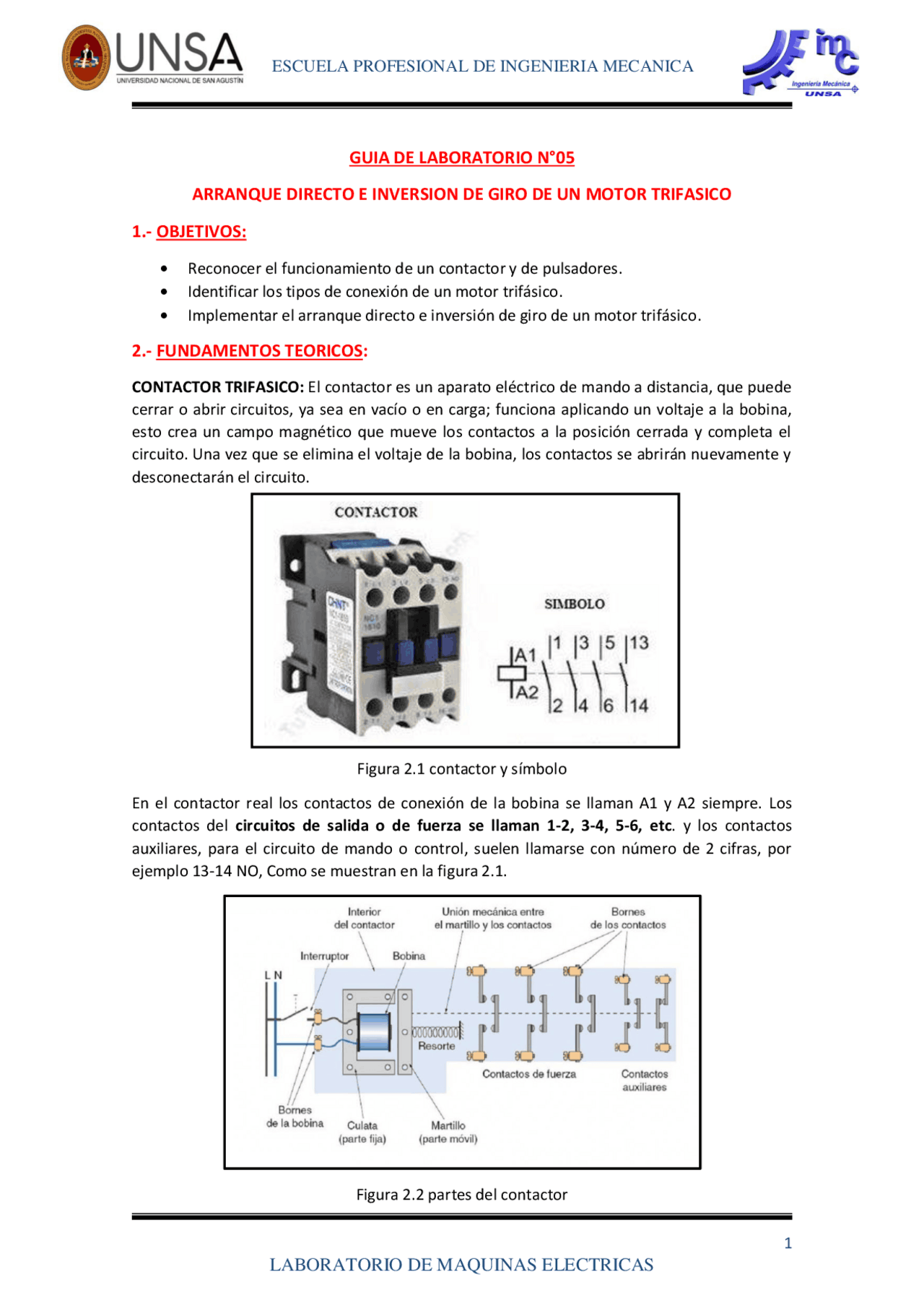

Figura 2.1 contactor y símbolo
En el contactor real los contactos de conexión de la bobina se llaman A1 y A2 siempre. Los contactos del circuitos de salida o de fuerza se llaman 1-2, 3-4, 5-6, etc. y los contactos auxiliares, para el circuito de mando o control, suelen llamarse con número de 2 cifras, por ejemplo 13-14 NO, Como se muestran en la figura 2.1.
Figura 2.2 partes del contactor
Otro modelo de contactor se muestran en la figura 2.3 el cual cuenta con contactos auxiliares para circuito de mando o de control como 13-14 NO normalmente abierto, 21-22 NC normalmente cerrado, y A1-A2 bornes de la bobina.
Figura 2.3 Otro modelo de contactor
PULSADORES ELÉCTRICOS: Un pulsador es un actuador eléctrico en forma de botón que, al ser presionado, puede cerrar o abrir los circuitos eléctricos a los que está conectado. Estos dispositivos están diseñados para ser fácilmente identificables y suelen estar fabricados con materiales duraderos, como plástico o metal, para soportar un número de operaciones determinadas.
Figura 2.4 pulsadores, NC normalmente cerrado rojo y NO normalmente abierto verde
La codificación para pulsadores NC es 1-2, y para NO 3-.
Hay muchos tipos diferentes de pulsadores que se utilizan en los circuitos eléctricos y automatismos eléctricos. Hay uno especial que se llama "Pulsador de Seta" es de parada de emergencia.
También existen pulsadores de doble botón que al mismo tiempo son NC y NO.
Existen otras nomenclaturas como por ejemplo NA que significa normalmente abierto
Figura 2.7 conexiones estrella y triangulo de un motor trifásico
Arranque directo con enclavamiento de un motor trifásico
a) Armar el circuito de la figura 4.1 con las lineas de alimentacion L1, L2, L3 de la parte superior. b) Aplicamos una tension de alimentacion igual a 220V trifasico. c) Registrar las lecturas de la pinza amperimetrica colocada en la fase U1,V1 y W1 del motor, en la tabla 4.1, Ia es la corriente de arranque, I 0 es la corriente en vacio del motor.
Tabla 4.1 corriente de arranque y de vacio
LINEA Ia (A) I 0 (A)
L1 – U
L2 – V
L3 – W
Figura 4.1 circuito de fuerza y control de arranque directo de un motor trifasico.
Inversión de giro de un motor trifásico
a) Armar el circuito de la figura 4.2 con las lineas de alimentacion L1, L2, L3 de la parte superior. b) Aplicamos una tension de alimentacion igual a 220V trifasico. c) Registrar las lecturas de sentido horario y antihorario de la pinza amperimetrica colocada en la fase U1, V1 y W1 del motor en la tabla 4.2 , Ia es la corriente de arranque, I 0 es la corriente en vacio del motor trifasico.
1.- ¿Qué categoría de contactor se utiliza para el motor jaula de ardilla?
2.- ¿Qué norma da la codificación de los pulsadores y automatismos industriales, explique?
3.- ¿Existen otros tipos de conexión de motores trifásicos, explique?
4.- ¿Cuál es la manera correcta de observar el sentido de giro, explique?
5.- ¿Por qué la corriente de arranque es diferente a la corriente de vacío?
6.- ¿la corriente en vacío del motor trifásico es igual a la corriente nominal?
7.- ¿Qué software(s) se usa para diagramar los circuitos de arranque directo e inversión de giro?
Describa las observaciones y conclusiones en forma clara y precisa sobre el tema desarrollado en la sesión de laboratorio.
Indicar la bibliografía consultada en la elaboración del informe, y de haberse utilizado información de la red indicar la dirección WWW.
