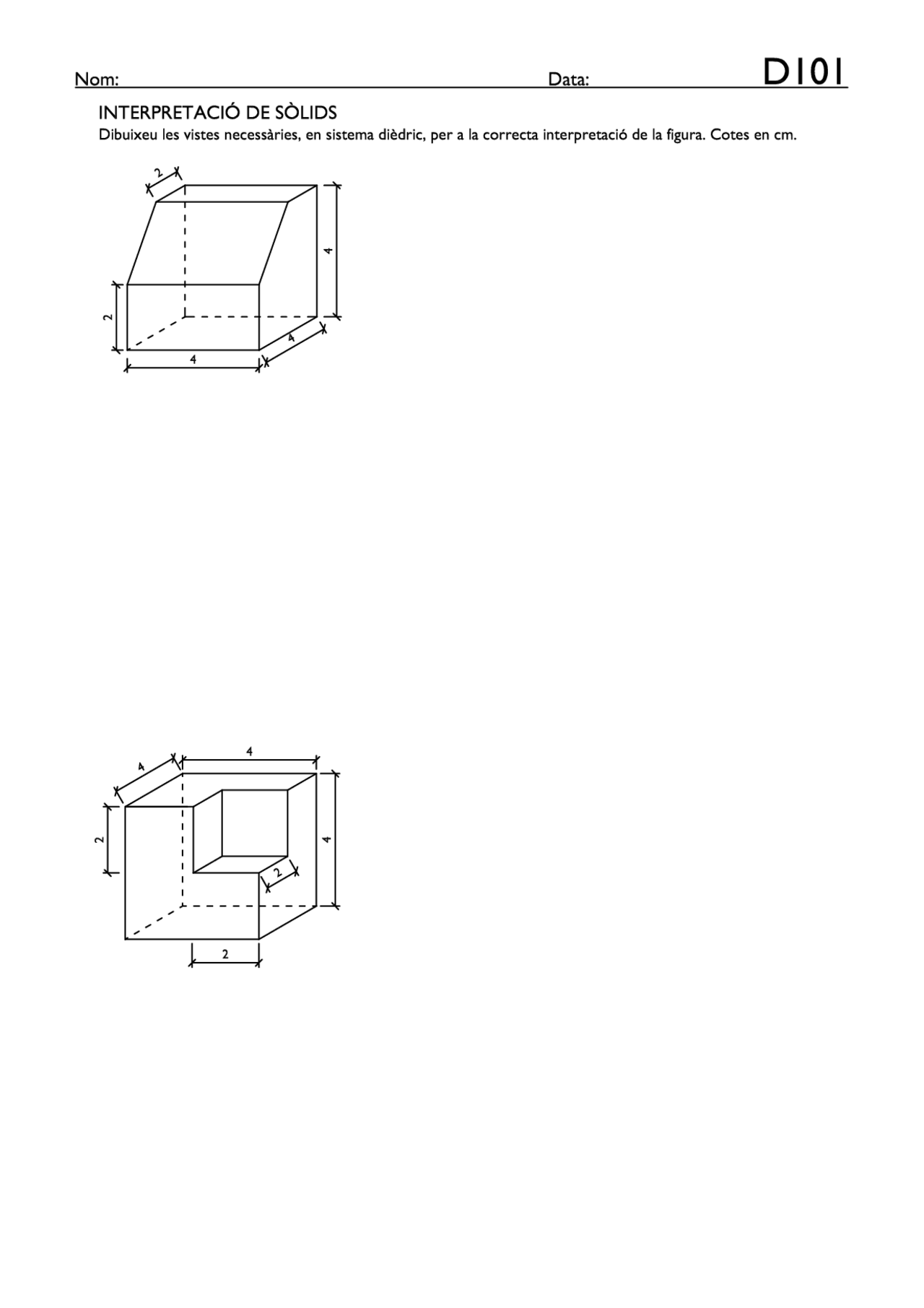

Nom: Data: D | 0 | INTERPRETACIÓ DE SÓLIDS Dibuixeu les vistes necessáries, en sistema diédric, per a la correcta interpretació de la figura. Cotes en cm. Nom: Data: D103 INTERPRETACIÓ DE SÓLIDS Dibuixeu, en un croquis a má algada, una perspectiva axonométrica del sólid representat en diédric. Representeu únicament les parts vistes. Dibuixeu, en un croquis a má algada, una perspectiva axonométrica del sólid representat en diédric. Representeu únicament les parts vistes. Nom: Data: D | 05 INTERPRETACIÓ DE SÓLIDS Dibuixeu, en un croquis a má algada, una perspectiva axonométrica del sólid representat en diédric. Representeu únicament les parts vistes. Dibuixeu, en un croquis a má algada, una perspectiva axonométrica del sólid representat en diédric. Representeu Úúnicament les parts vistes. Nom: Data: D | 06 INTERPRETACIÓ DE SÓLIDS Dibuixeu la planta ¡ tres algats del sólid proposat. Escala 1:1. Cotes en cm. Nom: Data: D | 08 INTERPRETACIÓ DE SÓLIDS Dibuixeules sis projeccions diédriques principals del sólid proposat. Representeu únicament les parts vistes. Situeu en la planta el punt o en la posició indicada. Escala 1:1. Cotes en mm. 25 5 225 15 25 75 5 75 15 5 10 15 5 5 10 10 Ns Nom: Data: D109 INTERPRETACIÓ DE SÓLIDS Dibuixeu la planta ¡ dos algats del sólid proposat. Escala 1:1. Cotes en cm. Dibuixeu la planta ¡ dos algats del sólid proposat. Escala 1:1. Cotes en cm.
