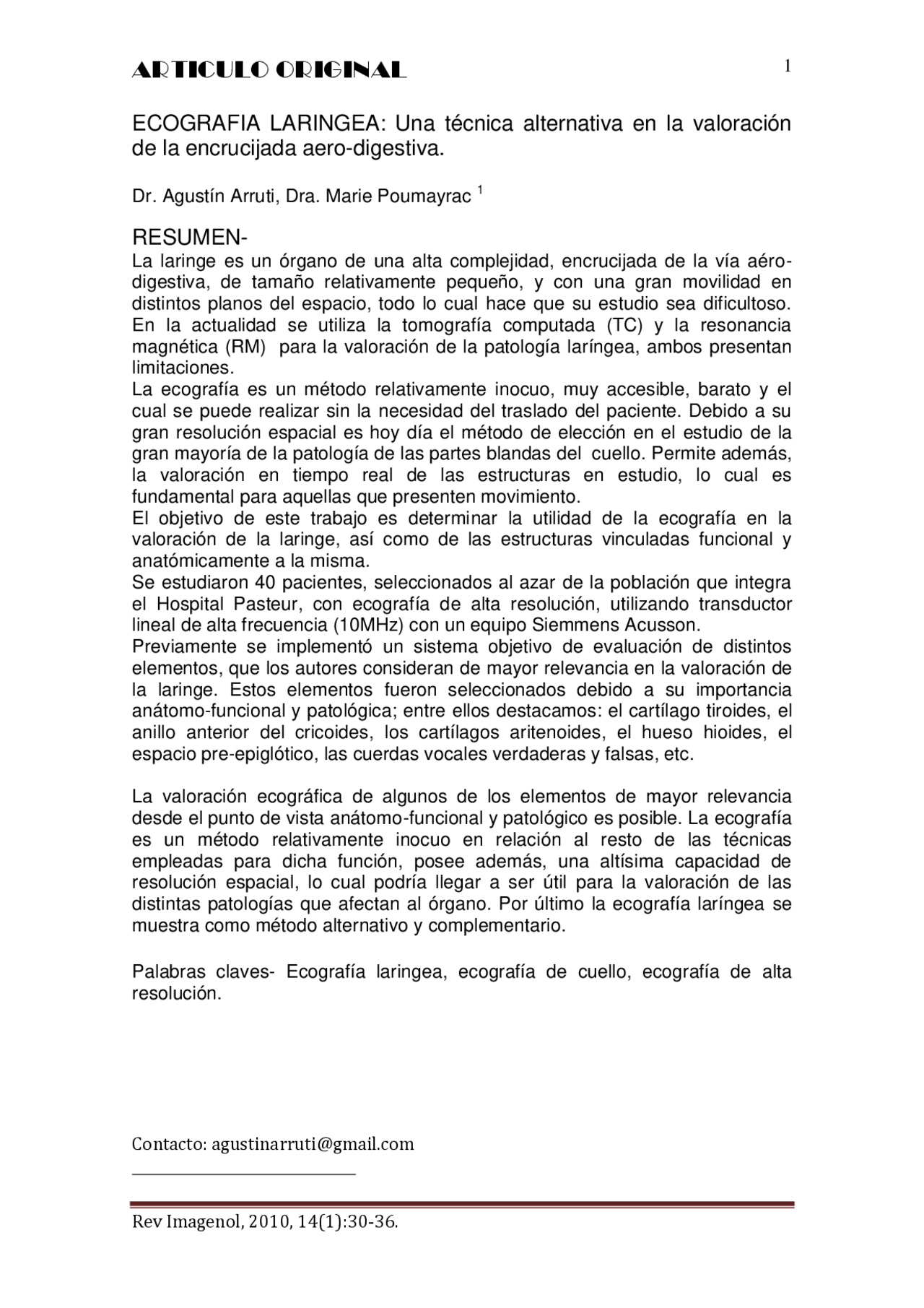

ARTICULO ORIGINAL
ECOGRAFIA LARINGEA: Una técnica alternativa en la valoración
de la encrucijada aero-digestiva.
Dr. Agustín Arruti, Dra. Marie Poumayrac 1
RESUMEN-
La laringe es un órgano de una alta complejidad, encrucijada de la vía aéro- digestiva, de tamaño relativamente pequeño, y con una gran movilidad en distintos planos del espacio, todo lo cual hace que su estudio sea dificultoso. En la actualidad se utiliza la tomografía computada (TC) y la resonancia magnética (RM) para la valoración de la patología laríngea, ambos presentan limitaciones. La ecografía es un método relativamente inocuo, muy accesible, barato y el cual se puede realizar sin la necesidad del traslado del paciente. Debido a su gran resolución espacial es hoy día el método de elección en el estudio de la gran mayoría de la patología de las partes blandas del cuello. Permite además, la valoración en tiempo real de las estructuras en estudio, lo cual es fundamental para aquellas que presenten movimiento. El objetivo de este trabajo es determinar la utilidad de la ecografía en la valoración de la laringe, así como de las estructuras vinculadas funcional y anatómicamente a la misma. Se estudiaron 40 pacientes, seleccionados al azar de la población que integra el Hospital Pasteur, con ecografía de alta resolución, utilizando transductor lineal de alta frecuencia (10MHz) con un equipo Siemmens Acusson. Previamente se implementó un sistema objetivo de evaluación de distintos elementos, que los autores consideran de mayor relevancia en la valoración de la laringe. Estos elementos fueron seleccionados debido a su importancia anátomo-funcional y patológica; entre ellos destacamos: el cartílago tiroides, el anillo anterior del cricoides, los cartílagos aritenoides, el hueso hioides, el espacio pre-epiglótico, las cuerdas vocales verdaderas y falsas, etc.
La valoración ecográfica de algunos de los elementos de mayor relevancia desde el punto de vista anátomo-funcional y patológico es posible. La ecografía es un método relativamente inocuo en relación al resto de las técnicas empleadas para dicha función, posee además, una altísima capacidad de resolución espacial, lo cual podría llegar a ser útil para la valoración de las distintas patologías que afectan al órgano. Por último la ecografía laríngea se muestra como método alternativo y complementario.
Palabras claves- Ecografía laringea, ecografía de cuello, ecografía de alta resolución.
Contacto: [email protected]
ECOGRAFIA LARINGEA: Una técnica alternativa en la
valoración de la encrucijada aero-digestiva
I) OBJETIVOS-
General- Determinar la utilidad de la ecografía en la valoración de la laringe así como de las estructuras vinculadas funcional y anatómicamente a la misma. Específicos- Determinar la utilidad de la ecografía en:
- La visualización de los cartílagos tiroides, cricoides, aritenoides así como las características ecográficas de cada uno de ellos.
- La visualización de las cuerdas vocales, las bandas ventriculares, y sus características ecográficas.
- La valoración del espacio tirohioepiglótico así como sus características ecográficas.
- La valoración de algunos de los músculos laríngeos intrínsecos y extrínsecos así como sus características.
II) Material y Métodos-
Se estudiaron 40 pacientes en forma prospectiva, seleccionados al azar de la población que integra el Hospital Pasteur, con ecografía de alta resolución utilizando transductor lineal de alta frecuencia (10MHz) con un equipo Siemmens Acusson. EL equipo se utilizó con un setup de alta resolución (testículo), frecuencia de 10MHz, dos focos superficiales y se adapto esta configuración a los hallazgos. Los pacientes se estudiaron en decúbito dorsal, con una hiperextensión del cuello lograda colocando una almohada debajo del nivel de los hombros. Se le solicito al paciente que respirara en forma tranquila.
Se inició el estudio de la laringe en el plano axial tratando de identificar el cartílago tiroides, el cual funcionó como reper. Luego se realizaron cortes longitudinales al eje mayor laríngeo, en planos coronales, sagitales y oblicuos. A continuación de esta fase, y de haber reconocido las estructuras en estudio, se pidió a los pacientes que realizaran maniobras de Valsalva, con el objetivo de valorar la movilidad de la glotis. Por último se pidió que realizaran fonación de vocal “a” en forma prolongada, con la intención de valorar la vibración de las cuerdas vocales. Previamente se implementó un sistema de evaluación de distintos elementos que los autores creen de mayor relevancia en la valoración de la laringe. Estos componentes fueron seleccionados debido a su importancia anátomo-funcional y patológica.
ECOGRAFIA LARINGEA: Una técnica alternativa en la
valoración de la encrucijada aero-digestiva
articulaciones y ligamentos que la relacionan entre si y a los órganos vecinos; músculos y una superficie mucosa.
CARTILAGOS-
Son normalmente once, tres impares o medios: los cartílagos tiroides, cricoides y epiglótico; y cuatro pares o laterales: aritenoides, cartílagos de Santorini, de Morgagni y los sesamoideos. A los efectos de este trabajo trataremos únicamente sobre los cartílagos tiroides, cricoides, epiglótico y aritenoides.
El cartílago cricoides se encuentra en la parte inferior de la laringe, tiene forma de anillo, presentando un sector anterior o arco cricoides y un sector posterior denominado placa cricoidea. (FIG 1).
El cartílago tiroides esta situado encima del arco cricoides. Esta formado por dos láminas, cuadriláteras, unidas por su borde anterior y que forman un ángulo diedro abierto hacia atrás. Su borde posterior se continúa hacia arriba y abajo con las apófisis o asta mayor y menor respectivamente. (FIG 1). El cartílago epiglótico esta situado en la parte antero-superior de la laringe, por detrás del cartílago tiroides, al que sobrepasa. Forma el armazón esquelético de la epiglotis. (FIG 1).
Cartílagos aritenoides, son dos pequeñas piezas cartilaginosas en forma de pirámide triangular con base inferior, localizadas por encima de las partes laterales del anillo cricoideo. Cada una de ellas
ARTICULO ORIGINAL
presenta tres caras. De la base del cartílago por sus ángulos nacen dos apófisis; la muscular y la vocal. La primera de ellas da inserción a los músculos cricoaritenoideos posterior y lateral y la segunda da inserción al ligamento vocal. (FIG 1).
ARTICULACIONES Y
LIGAMENTOS-
Desde el punto de vista de este trabajo analizaremos únicamente algunos de los ligamentos que presentan mayor relevancia para el mismo.
Membrana crico-tiroidea, o ligamento crico-tiroideo medio, se extiende desde la parte media del borde inferior del cartílago tiroides al borde superior del arco cricoideo. (Fig 1).
La mucosa de la laringe esta reforzada en toda su extensión por una membrana elástica que presenta dos engrosamientos llamados ligamentos tiro- aritenoideos superiores e inferiores. Los ligamentos superiores se continúan hacia arriba por dos láminas elásticas delgadas, los ligamentos aritenoepigloticos todos ellos forman el armazón fibroso del vestíbulo laríngeo.
Los ligamentos inferiores son los que constituyen el cono elástico de la laringe y cuyo borde libre engrosado forma el ligamento vocal (Fig 1).
Membrana tiro-hioidea se extiende desde el borde superior del cartílago tiroides al borde postero-superior del cuerpo y al borde interno de las astas mayores del hueso hioides. El ligamento medio se relaciona hacia atrás con el espacio tirohioepiglotico
MUSCULOS-
Los músculos de la laringe son de dos clases, unos llamados extrínsecos van desde la laringe hacia los órganos vecinos; otros intrínsecos pertenecen a la laringe en su totalidad. Los primeros son los músculos esterno-tiroideo, tiro- hioideo, constrictor inferior de la faringe, estilo--faríngeo y faringo- estafilino.
CONFICURACION INTERNA-
La superficie interna de la laringe presenta a cada lado, hacia su parte media, dos repliegues superpuestos, dirigidos de adelante hacia atrás, que son las bandas ventriculares y las cuerdas vocales (Fig 3 y 4). Entre las cuerdas vocales y las bandas ventriculares se encuentran los ventrículos de Morgagni, son dos divertículos de la cavidad laríngea. Las cuerdas vocales dividen la luz laringe en tres pisos uno superior, supraglótico o vestíbulo laringe, otro medio o glótico, y uno inferior subglotico (Figs. 1 y 4).
FUNCIONALIDAD-
La laringe es la puerta de entrada de las vías a aéreas inferiores y el aparato de la fonación. La laringe se cierra en el curso de la deglución abriéndose hacia la faringe, sitio de paso del bolo alimenticio. La protección de la vía aérea se debe a la cobertura que realiza la epiglotis bajando sobre su orificio superior; las bandas ventriculares aseguran una oclusión complementaria. Así, el piso supraglótico o vestíbulo, aparece como el aparato de protección de la vía aérea.
ARTICULO ORIGINAL
4.7mm y a izquierda de 4.6mm en promedio. El cartílago cricoides, característicamente se presentó homogéneo hipoecogénico en relación al tiroides. Mediante la ecografía y cuando no existen complicaciones se vio claramente, en un corte axial del cuello, la conformación circular del mismo, y se pudo explorar con claridad el anillo anterior. La placa circoidea quedó muchas veces confundida con los cartílagos aritenoides y las inserciones de los músculos que se disponen entre estos (fig. 2). En nuestro trabajo el espesor en el sector anterior del anillo fue de aprox. 2,5mm, mientras que en el sector lateral alcanzó a derecha unos 4,8mm y a izquierda 4,9mm en promedio. Las calcificaciones en este cartílago también fueron parciales y totales, viéndose en un 52,5% de los casos, las primeras en un 40% y las otras en un 12,5%.
Los aritenoides cuando se lograron visualizar se vieron hiperecoicos y homogéneos, generalmente se lograron explorar mejor durante la
maniobra de Valsalva, la cual provoca una aducción de las cuerdas vocales y elimina el aire a nivel del plano de corte de las mismas. Los mismos aparecen entonces muy próximos entre si, simétricos, hiperecoicos. (FIG. 2). En cuanto a los músculos intrínsecos seleccionados, ellos se apreciaron en todos los casos hipoecoicos en relación a los cartílagos y a los músculos extrínsecos. Generalmente no se logró observar el característico aspecto fibrilar que se ve en los músculos esqueléticos de otras zonas del organismo, sino que más bien se parecieron en su aspecto a los que se ven formando parte de las vísceras abdominales. Para su identificación se utilizó los cortes axiales del órgano así como cortes longitudinales en planos sagitales, coronales y oblicuos al eje mayor laríngeo.
El músculo crico-tiroideo, se observó claramente envolviendo el arco cricoideo. Mientras que el músculo vocal o el tiro-aritenoideo,
ECOGRAFIA LARINGEA: Una técnica alternativa en la
valoración de la encrucijada aero-digestiva
se vio mejor en los planos longitudinales a la laringe en los cuales incluso se pudo llegar a identificar sus porciones interna y externa, está última más laminada con respecto a la anterior (FIG. 3 y 4). El espesor muscular así como el de las bandas y cuerdas vocales fue muy variable debido a que cambia según el momento fonatorio o la fase respiratoria.
Las cuerdas vocales se vieron característicamente como estructuras piramidales en el corte axial en las cuales se apreció (en su porción anterior) un sector lateral, adyacente al cartílago tiroides, más hiperecogénico, el cual corresponde a tejido célulo-graso dispuesto entre el músculo y el cartílago. Y otro sector medial, hipoecoico formado
por el músculo tiro-aritenoideo. El ligamento vocal y el cono elástico no se lograron visualizar durante el reposo. El sector más posterior de las cuerdas se encuentra ocupado por los cartílagos aritenoides ya descriptos. (FIG 3).
Durante la maniobra de Valsalva, se observó como ambas cuerdas vocales se aproximan y contactan por su borde medial y forman una imagen característica (recuerda a una cara sonriente). (FIG 6). Durante la fonación mantenida (de una vocal) se logró visualizar en algunos casos, la vibración del extremo libre del cono elástico o
ECOGRAFIA LARINGEA: Una técnica alternativa en la
valoración de la encrucijada aero-digestiva
4.9mm, sector lateral hiperecoico 1,3mm; banda ventricular derecha e izquierda de 5,2mm. El espacio HTE, se mostró hiperecoico, homogéneo, probablemente debido a su constitución grasa. Tanto en el corte axial como en los cortes longitudinales, se vio desde la superficie a la profundidad, el plano del músculo tiro-hioideo, por debajo la membrana homónima, luego el tejido graso que constituye este espacio y en el sector más profundo el cartílago epiglotico (fig.5). Las dimensiones del espacio variaron de persona a persona, en nuestro estudio se obtuvieron estas medidas en promedio, con la persona en reposo: diámetro céfalo caudal de aprox. 14mm, transversal de 18mm y en profundidad de 10mm.
El espacio crico-tiroideo, presenta en su constitución al músculo homónimo, y a la membrana homónima, ambos ya descriptos. Hacia el sector lateral este espacio disminuye hasta encontrarnos con la articulación cirico-tiroidea, en donde ambos cartílagos se encuentran muy íntimamente relacionados. En nuestro trabajo se midió con el paciente en reposo, la
distancia de este espacio en la línea media, en un corte longitudinal casi para-sagital, siendo su valor promedio de aprox. 8,6mm. La frecuente calcificación de los cartílagos tiroides y cricoides, dificultó la valoración de las estructuras previamente mencionadas, aunque no lo imposibilitó. Esto se debió a que en nuestra, serie la gran mayoría fueron calcificaciones parciales, y ellas se localizaban preferentemente en el sector posterior de las láminas y del anillo permitiendo de esta manera evaluar los sectores de mayor interés. Aún en aquellos casos en que las calcificaciones eran anteriores, las mismas se presentaban discontinuas, habiendo sectores entre ellas que permitían una
ventana lo suficientemente amplia para valorar el resto de los puntos de interés. En aquellos pacientes con calcificaciones totales, la valoración fue muy pobre, aunque en algunos de ellos, trabajando con frecuencias más bajas y activando los armónicos, se pudo valorar los cartílagos, aunque no las estructuras profundas. La superficie del hueso hioides se vio en todos
ARTICULO ORIGINAL
los pacientes, quedando el resto oculto.
DISCUSION Y CONCLUSIONES-
La laringe es un órgano de alta complejidad anatómica y funcional. La valoración de esta estructura requiere un correcto conocimiento de su anatomía histología y sus funciones. Para la misma el médico cuenta en la actualidad con exámenes directos, a través de la clínica y la laringoscopia y con métodos de imagen, entre los cuales se destacan la tomografía y la resonancia magnética. Estas dos técnicas presentan algunas limitaciones, fundamentalmente en cuanto a su resolución espacial y a la valoración de los movimientos de los distintos elementos laríngeos. En nuestro trabajo, se demuestra que la ecografía es un método valido para el estudió de algunos de los componentes más importantes desde el punto de vista de la patología y funcionalidad de la laringe. Las ventajas más importantes de la ecografía complementan aquellas áreas en donde la TC y la RM presentan limitaciones, sumando los beneficios universales de la ecografía: accesibilidad, economía y mayor resolución espacial. Podría entonces plantearse como un método de imagen complementario a la TC y RM. Las limitaciones del método, dependen de la presencia y el grado de calcificación de los cartílagos tiroides y cricoides (presentes en el 80% de nuestra población) los cuales constituyen las ventanas fundamentales para la valoración de estructuras “profundas” del órgano. Sin embargo en los pacientes con calcificaciones, el 65% fueron
parciales y permitieron obtener información valiosa de las estructuras. A través de nuestro estudio pudimos confirmar que estas calcificaciones se dan fundamentalmente en los pacientes añosos. Podríamos concluir entonces que esto sería una limitante para la valoración de algunos pacientes con cáncer laríngeo, más prevalente en una franja etarea alta. Sin embargo debemos considerar el aporte del ultrasonido en la valoración del importante espacio hiotiroepiglotico y las limitaciones que presentan la TC y la RM en la valoración del compromiso de los cartílagos tiroides y cricoides, lo cual es un elemento clave en la estadificación del cáncer de laringe. Además, existen otras patologías que la afectan las cuales se presentan en franjas etarias menores, y que podrían llegar a valorarse por ecografía. Podemos agregar los aportes de la ecografía en los casos de valoración de la funcionalidad de la laringe, muy importante en algunos pacientes (cantantes, actores). Se transforma, entonces, en estos pacientes en una herramienta no invasiva de valoración funcional, la cual aporta datos que se le escapan a los métodos invasivos (todos aquellos que se localizan profundos a la mucosa). Por todo lo anteriormente expuesto concluimos que la ecografía es un método que presenta mucha utilidad en la valoración de la laringe, el cual es complementario a los actualmente existentes y que debería integrar el arsenal con el que cuenta el médico clínico para la valoración de esta importante región.
