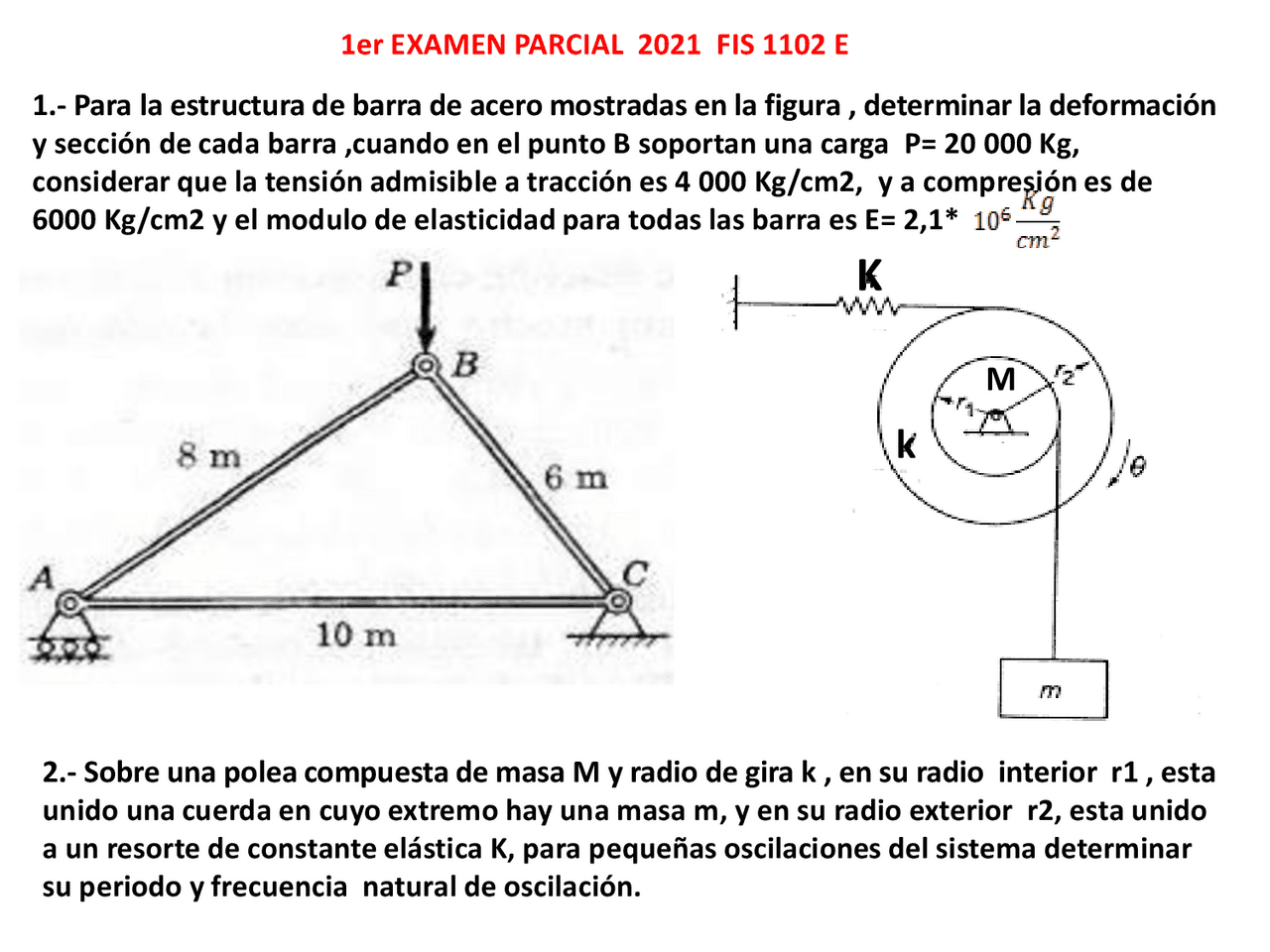

1er EXAMEN PARCIAL 2021 FIS 1102 E
1.- Para la estructura de barra de acero mostradas en la figura , determinar la deformación
y sección de cada barra ,cuando en el punto B soportan una carga P= 20 000 Kg,
considerar que la tensión admisible a tracción es 4 000 Kg/cm2, y a compresión es de
6000 Kg/cm2 y el modulo de elasticidad para todas las barra es E= 2,1*
2.- Sobre una polea compuesta de masa M y radio de gira k , en su radio interior r1 , esta
unido una cuerda en cuyo extremo hay una masa m, y en su radio exterior r2, esta unido
a un resorte de constante elástica K, para pequeñas oscilaciones del sistema determinar
su periodo y frecuencia natural de oscilación.
K
M
k
