Tipos de tecnología para el ámbito de sismología en edificaciones en altura.
Tipo: Diapositivas
1 / 101
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

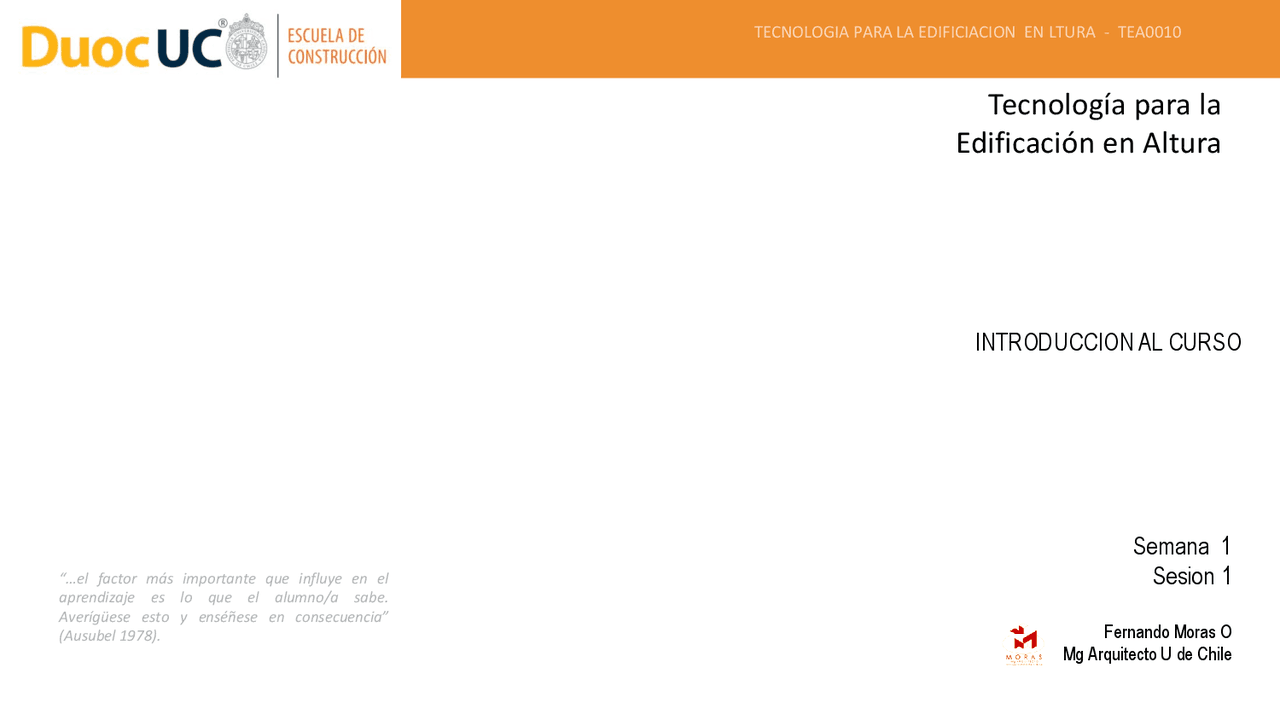

Semana 1 Sesion 1 Fernando Moras O “…el factor más importante que influye en el aprendizaje es lo que el alumno/a sabe. Averígüese esto y enséñese en consecuencia” (Ausubel 1978 ).
TEA0010TEA0010ASIGNATURA IEK
Fernando Moras O TEA0010TEA0010ASIGNATURA IEK
Unidad 1 (competencias) Utiliza técnicas modernas para la edificación en altura, en base a tecnologías y normativas internacionales homologadas a nivel nacional. 1.1 Sistemas de protección sísmica. 1.2 Sistemas de seguridad para edificios en operación. 1.3 Eficiencia energética para edificios en operación. Clasificar sistemas de Protección sísmica Clasificar los sistemas de seguridad para edificios en operación. Utilizar mecanismos de eficiencia energética Fernando Moras O Aprendizaje del tipo psicomotor o Procedimental Aprendizaje del tipo Afectivo o Actitudinal Aprendizajes del tipo cognoscitivo o Conceptual Metódico y ordenado en la entrega de la información Proactivo en el estudio de sistemas de seguridad para edificios en operación Eficiente en labores profesionales Analítico en el estudio de variables sísmicas. Clasificar los tipos de materiales en construcción de altura de acuerdo a la normativa nacional. Definir técnicas constructivas modernas de acuerdo al tipo de edificación en altura. TEA0010TEA0010ASIGNATURA IEK
Fernando Moras O Mg Arquitecto U de Chile Fernando Moras O Mg Arquitecto U de Chile
Primera etapa: La primera entrega corresponde a un 35% para la evaluación de la unidad 1, donde el estudiante deberá entregar un informe con los contenidos definidos por el docente, quien revisará y retroalimentará a los estudiantes, con las mejoras al producto para el presente avance. Unidad 1 (competencias) Utiliza técnicas modernas para la edificación en altura, en base a tecnologías y normativas internacionales homologadas a nivel nacional.
Fernando Moras O “…el factor más importante que influye en el aprendizaje es lo que el alumno/a sabe. Averígüese esto y enséñese en consecuencia” (Ausubel 1978 ).
TEA0010TEA0010ASIGNATURA IEK
Fernando Moras O COMO ES EL LUGAR DONDE VIVIMOS TEA0010TEA0010ASIGNATURA IEK ¿Qué sabemos de sismo-resistencia? ¿Qué es un sismo? ¿Conocemos la norma Nch 433 – 2012?
Fernando Moras O TEA0010TEA0010ASIGNATURA IEK Fuente: Centro Sismológico Nacional, Universidad de Chile. http://www.sismologia.cl/ Intensidad Es una medida de los efectos producidos por un sismo en personas, animales, estructuras y terreno en un lugar particular.
Fernando Moras O TEA0010TEA0010ASIGNATURA IEK Fuente: Centro Sismológico Nacional, Universidad de Chile. http://www.sismologia.cl/ TEORIA DE LAS PLACAS TECTONICAS Las distintas placas tectónicas ( 12 ) que conforman el globo terráqueo generan presiones unas contra las otras, estas presiones son contrarias y expanden o contraen la “forma” de la tierra. Una placa tectónica “guarda” durante un lapso de tiempo gran cantidad de energía que libera paulatinamente o de un solo impacto de desplazamiento levantándose o hundiéndose en el fondo marino, provocando las compresiones y dilataciones producidas por un terremoto. ESCALA DE INTENSIDADES En Chile se utiliza la Escala de Intensidades de Mercalli Modificada (Wood y Neumann, 1931 ). En esta escala, los valores de intensidad se denotan con números romanos que clasifica los efectos sísmicos con doce niveles ascendentes en severidad (ver escala). La intensidad no sólo depende de la fuerza del sismo (magnitud) sino que también de la distancia epicentral, la geología local, la naturaleza del terreno y el tipo de construcciones del lugar TEORÍA DE LAS PLACAS TECTÓNICAS Esquema de placas tectónicas de la corteza terrestre, que empujan en diferentes direcciones. Las placas de distintas formas y densidades se desplazan unas a otras en todas direcciones.
Fernando Moras O TEA0010TEA0010ASIGNATURA IEK Fuente : Pardo, J., 2007; Control de la respuesta dinámica de estructuras mediante el uso de disipadores de energía de fluido viscoso del tipo lineal; Univ. Austral de Chile Tesis. Valdivia Chile
El objetivo fundamental del diseño estructural frente al esfuerzo sísmico es, mantener la respuesta estructural del “edificio”, dentro de límites marcados por la seguridad, servicio y confort de sus usuarios. Gran parte de las normativas mundiales, tienen como objetivo disipar una parte de la energía sísmica, a fin de evitar aceleraciones excesivas y desplazamientos , de la estructura. La disipación de la energía, suele conseguirse aumentando la elasticidad de la estructura, considerando la totalidad de la estructura o nudos en particular de vigas con los elementos verticales (pilares , machones o muros)
El objetivo del control de vibraciones de edificios posee dos aspectos importantes a considerar en el diseño de edificios:
1. Transformar los períodos naturales de vibración del edificio para que sean muy diferentes de los períodos predominantes de la acción sísmica. 2. C ontribuir a aumentar el amortiguamiento de la estructura y reducir las deformaciones producto del esfuerzo sísmico. Fernando Moras O TEA0010TEA0010ASIGNATURA IEK Fuente : Pardo, J., 2007; Control de la respuesta dinámica de estructuras mediante el uso de disipadores de energía de fluido viscoso del tipo lineal; Univ. Austral de Chile Tesis. Valdivia Chile
Los sistemas de protección sísmica empleados en la actualidad comprenden desde relativamente simples dispositivos de control pasivo hasta avanzados sistemas completamente activos. Los sistemas pasivos son tal vez los más conocidos e incluyen los sistemas de aislamiento sísmico y los sistemas mecánicos de disipación de energía. El aislamiento sísmico es el sistema más desarrollado nuestro país ya cuenta con una norma de diseño para este objetivo (NCh 2745 Of 2003 ).
Fernando Moras O TEA0010TEA0010ASIGNATURA IEK Fuente : Pardo, J., 2007; Control de la respuesta dinámica de estructuras mediante el uso de disipadores de energía de fluido viscoso del tipo lineal; Univ. Austral de Chile Tesis. Valdivia Chile
El sistema de control de vibraciones reduce y controla la respuesta de la estructura para todo género de vibraciones causadas no solo por el movimiento sísmico, sino también por el viento, tráfico, maquinaria y una variedad de otras fuentes
Fernando Moras O Fuente : Pardo, J., 2007; Control de la respuesta dinámica de estructuras mediante el uso de disipadores de energía de fluido viscoso del tipo lineal; Univ. Austral de Chile Tesis. Valdivia Chile Mg Arquitecto U de Chile TEA0010TEA0010ASIGNATURA IEK
Diseño Elástico y Elasto-Plástico: Consideran que la Estructura es Dúctil, NO disipa energía (es capaz de transformar su forma debido a presiones)
Fernando Moras O Fuente : Pardo, J., 2007; Control de la respuesta dinámica de estructuras mediante el uso de disipadores de energía de fluido viscoso del tipo lineal; Univ. Austral de Chile Tesis. Valdivia Chile Mg Arquitecto U de Chile TEA0010TEA0010ASIGNATURA IEK Tipo de Apoyo Goma Multiforma Dispositivo S-HDM Tipo Péndulo Cuerpo Rígido HDM en forma de V - IHI Tipo Péndulo Multiplataforma HDM de Yokohama Sistema de Amortiguación de Masa Sincronizada Compuesto (MSC) DISPOSITIVOS DE EFECTO MASA AMORTIGUADORES DE MASA HIBRIDOS ( HDM ) Sistema DUOX SISTEMAS DE CONTROL HIBRIDO SISTEMAS DE CONTROL POR FUERZA Amortiguador de Masa Activa (AMD) SISTEMAS DE CARACTERISTICA ESTRUCTURAL VARIABLE Ssitema de Rigidez Variable Activa (AVS) SISTEMAS DE CONTROL ACTIVO Tipo Bell Tipo Dumbell Tipo Hourglass Tipo de apoyo de goma multiplataforma Dispositivo S TMD Tipo de pendolo multiplataforma Dispositivo TMD - IHI Tipo masa liquida Dispositivo SSD Amortiguador de Extrusiion de Plmo Amortiguador de panal (Honeycomb) Amortiguador de Junta Dispositivo Pall Dispositivo Sumitomo Dispositivo Dorka Otros Sistemas Sistemas de Piso de Aislacion Sismica Apoyos de goma laminada Apoyos de goma de alto amortiguamiento Apoyos de goma cpm nucleo de Plomo Sistemas Shimizu Sistemas de Pendulo de Friccion Sistemas TASS Sistemas GERB Amortiguadores Viscoelasticos B- Sistemas de Efecto - Masa Amortiguadores de Masa sintonizada C- Sistemas de Aislacion Basal Sistemas Elastomericos Sistemas Deslizantes Amortiguador 3M Amortiguador SAVE Amortiguador V-SAVE 1.- Mecanismos de Amortguamiento Histereticos DISPOSITIVOS HISTERETICOS DISPOSITIVO DE FRICCION 2.- Mecanismos de Amortguamiento Viscosos Amortiguadores viscosos Dispositivos HiDAM Amortiguador Viscoso de Taylor TFVD Dispositivo ADAS Amortiguador de Plomo PVD SISTEMAS DE CONTROL PASIVO A- SISTEMAS DE ABSORCION DE ENERGIA
Fernando Moras O Fuente : Pardo, J., 2007; Control de la respuesta dinámica de estructuras mediante el uso de disipadores de energía de fluido viscoso del tipo lineal; Univ. Austral de Chile Tesis. Valdivia Chile Mg Arquitecto U de Chile TEA0010TEA0010ASIGNATURA IEK Tipo Bell Tipo Dumbell Tipo Hourglass Tipo de apoyo de goma multiplataforma Dispositivo S TMD Tipo de pendolo multiplataforma Dispositivo TMD - IHI Tipo masa liquida Dispositivo SSD Amortiguador de Extrusiion de Plmo Amortiguador de panal (Honeycomb) Amortiguador de Junta Dispositivo Pall Dispositivo Sumitomo Dispositivo Dorka Otros Sistemas (^) Sistemas de Piso de Aislacion Sismica Apoyos de goma laminada Apoyos de goma de alto amortiguamiento Apoyos de goma cpm nucleo de Plomo Sistemas Shimizu Sistemas de Pendulo de Friccion Sistemas TASS Sistemas GERB Amortiguadores Viscoelasticos B- Sistemas de Efecto - Masa Amortiguadores de Masa sintonizada C- Sistemas de Aislacion Basal Sistemas Elastomericos Sistemas Deslizantes Amortiguador 3M Amortiguador SAVE Amortiguador V-SAVE 1.- Mecanismos de Amortguamiento Histereticos DISPOSITIVOS HISTERETICOS DISPOSITIVO DE FRICCION 2.- Mecanismos de Amortguamiento Viscosos Amortiguadores viscosos Dispositivos HiDAM Amortiguador Viscoso de Taylor TFVD Dispositivo ADAS Amortiguador de Plomo PVD SISTEMAS DE CONTROL PASIVO A- SISTEMAS DE ABSORCION DE ENERGIA
Se denominan a una serie de acciones ESTRUCTURALES o NO estructurales TIPO ESTRUCTURAL: tienen como objetivo el de concentrar la DISIPACIÓN DE ENERGÍA (PROPORCIONAR DUCTILIDAD) en ciertas zonas preestablecidas de la estructura, protegiendo de esta forma las zonas críticas de ella. NO ESTRUCTURAL : Incorporan en la estructura mecanismos externos que disipan parte de la energía inducida por la excitación y, consecuentemente, aumentar el amortiguamiento de la estructura. Los sistemas pasivos absorben la energía de la excitación incrementando el amortiguamiento de la estructura, modificando sus frecuencias naturales de vibración alejándolas de las frecuencias presentes en la excitación
