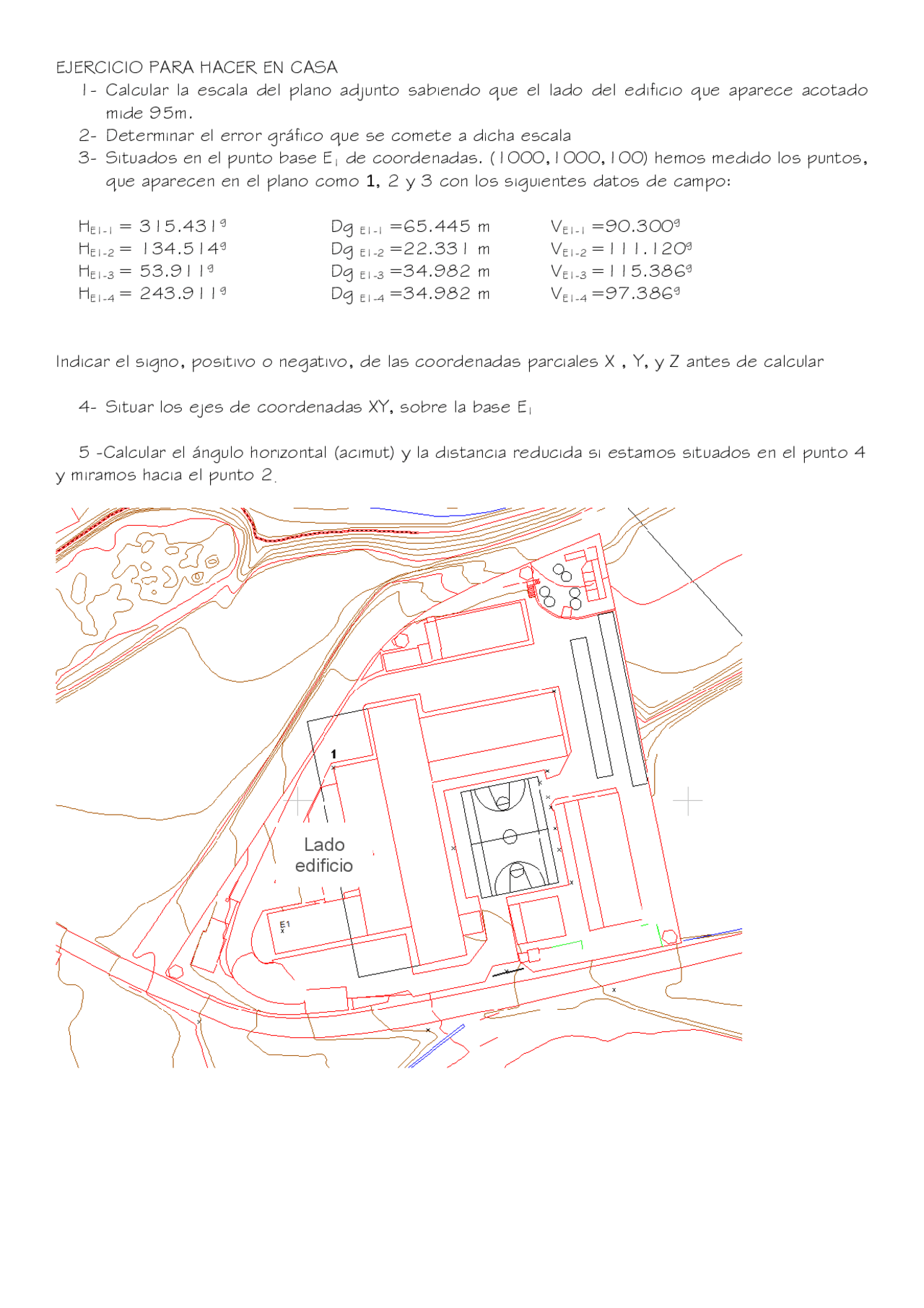

EJERCICIO PARA HACER EN CASA
1- Calcular la escala del plano adjunto sabiendo que el lado del edificio que aparece acotado
mide 95m.
2- Determinar el error gráfico que se comete a dicha escala
3- Situados en el punto base E1 de coordenadas. (1000,1000,100) hemos medido los puntos,
que aparecen en el plano como 1, 2 y 3 con los siguientes datos de campo:
HE1-1 = 315.431g Dg
E1-1 =65.445 m VE1-1 =90.300g
HE1-2 = 134.514g Dg
E1-2 =22.331 m VE1-2 =111.120g
HE1-3 = 53.911g Dg
E1-3 =34.982 m VE1-3 =115.386g
HE1-4 = 243.911g Dg
E1-4 =34.982 m VE1-4 =97.386g
Indicar el signo, positivo o negativo, de las coordenadas parciales X , Y, y Z antes de calcular
4- Situar los ejes de coordenadas XY, sobre la base E1
5 -Calcular el ángulo horizontal (acimut) y la distancia reducida si estamos situados en el punto 4
y miramos hacia el punto 2.
Lado
edificio
