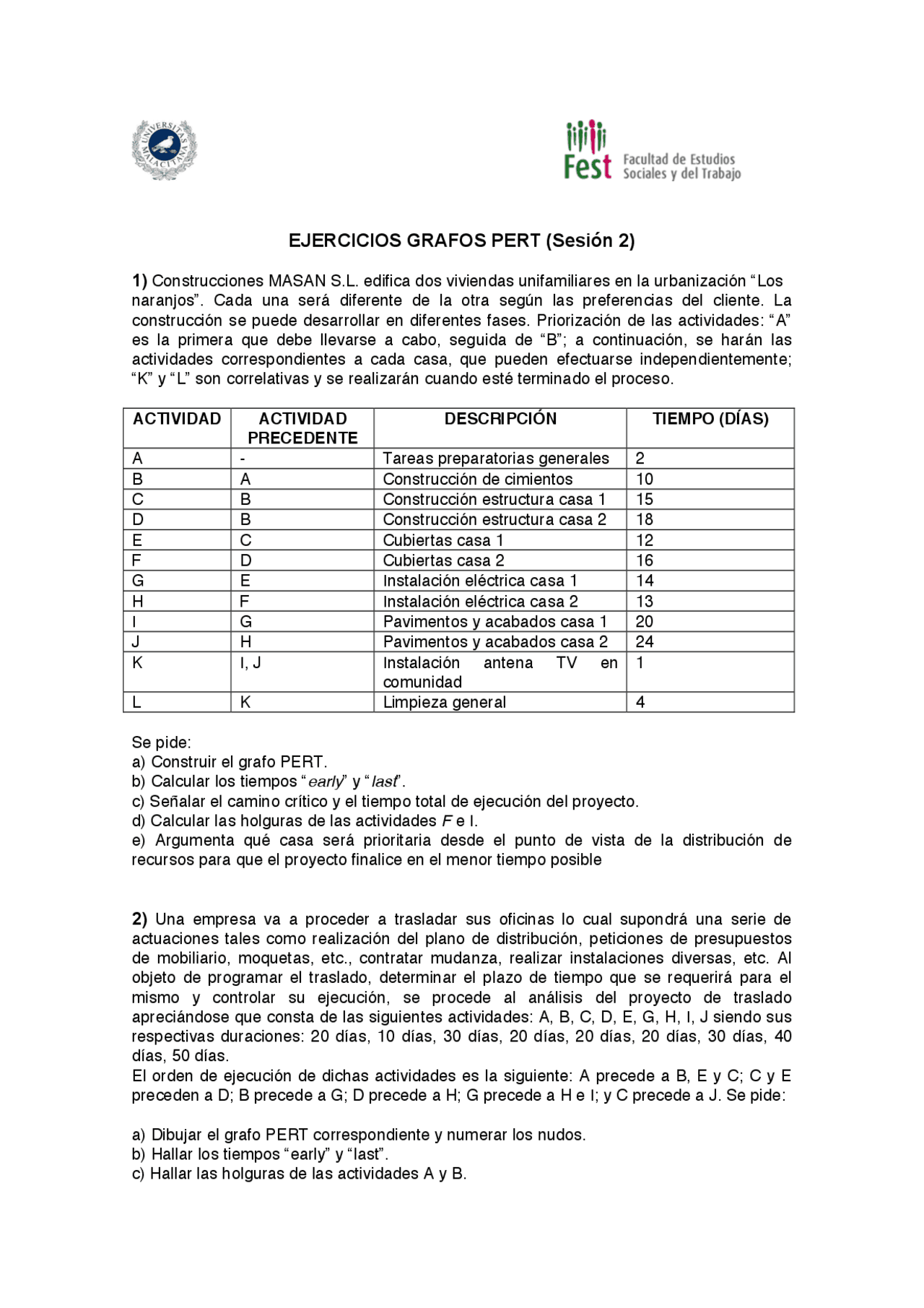

EJERCICIOS GRAFOS PERT (Sesión 2)
1) Construcciones MASAN S.L. edifica dos viviendas unifamiliares en la urbanización “Los
naranjos”. Cada una será diferente de la otra según las preferencias del cliente. La
construcción se puede desarrollar en diferentes fases. Priorización de las actividades: “A”
es la primera que debe llevarse a cabo, seguida de “B”; a continuación, se harán las
actividades correspondientes a cada casa, que pueden efectuarse independientemente;
“K” y “L” son correlativas y se realizarán cuando esté terminado el proceso.
ACTIVIDAD
ACTIVIDAD
PRECEDENTE
DESCRIPCIÓN
TIEMPO (DÍAS)
A
-
Tareas preparatorias generales
2
B
A
Construcción de cimientos
10
C
B
Construcción estructura casa 1
15
D
B
Construcción estructura casa 2
18
E
C
Cubiertas casa 1
12
F
D
Cubiertas casa 2
16
G
E
Instalación eléctrica casa 1
14
H
F
Instalación eléctrica casa 2
13
I
G
Pavimentos y acabados casa 1
20
J
H
Pavimentos y acabados casa 2
24
K
I, J
Instalación antena TV en
comunidad
1
L
K
Limpieza general
4
Se pide:
a) Construir el grafo PERT.
b) Calcular los tiempos “early” y “last”.
c) Señalar el camino crítico y el tiempo total de ejecución del proyecto.
d) Calcular las holguras de las actividades F e I.
e) Argumenta qué casa será prioritaria desde el punto de vista de la distribución de
recursos para que el proyecto finalice en el menor tiempo posible
2) Una empresa va a proceder a trasladar sus oficinas lo cual supondrá una serie de
actuaciones tales como realización del plano de distribución, peticiones de presupuestos
de mobiliario, moquetas, etc., contratar mudanza, realizar instalaciones diversas, etc. Al
objeto de programar el traslado, determinar el plazo de tiempo que se requerirá para el
mismo y controlar su ejecución, se procede al análisis del proyecto de traslado
apreciándose que consta de las siguientes actividades: A, B, C, D, E, G, H, I, J siendo sus
respectivas duraciones: 20 días, 10 días, 30 días, 20 días, 20 días, 20 días, 30 días, 40
días, 50 días.
El orden de ejecución de dichas actividades es la siguiente: A precede a B, E y C; C y E
preceden a D; B precede a G; D precede a H; G precede a H e I; y C precede a J. Se pide:
a) Dibujar el grafo PERT correspondiente y numerar los nudos.
b) Hallar los tiempos “early” y “last”.
c) Hallar las holguras de las actividades A y B.
