bg1
1

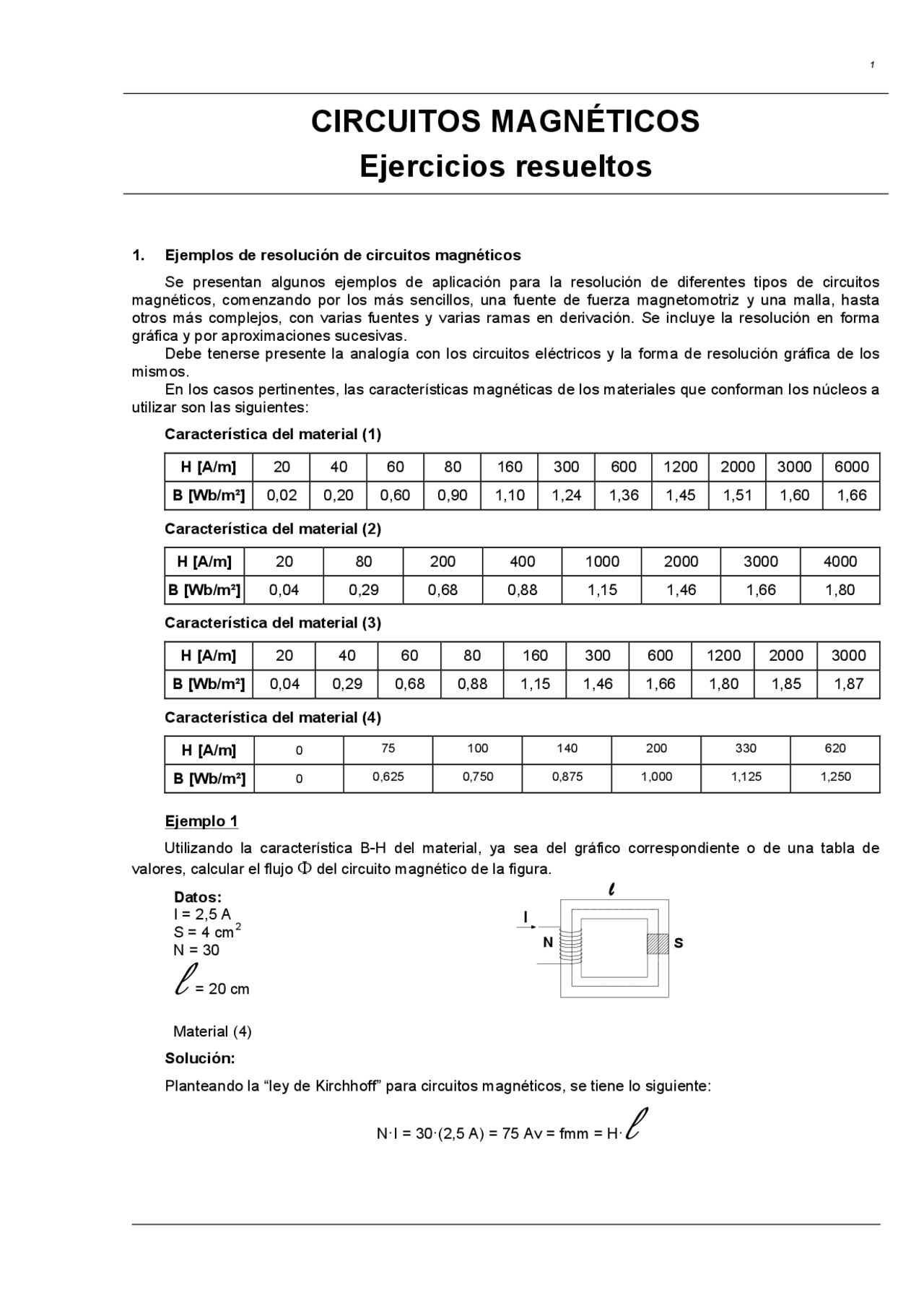

CIRCUITOS MAGNÉTICOS
Ejercicios resueltos
1. Ejemplos de resolución de circuitos magnéticos
Se presentan algunos ejemplos de aplicación para la resolución de diferentes tipos de circuitos
magnéticos, comenzando por los más sencillos, una fuente de fuerza magnetomotriz y una malla, hasta
otros más complejos, con varias fuentes y varias ramas en derivación. Se incluye la resolución en forma
gráfica y por aproximaciones sucesivas.
Debe tenerse presente la analogía con los circuitos eléctricos y la forma de resolución gráfica de los
mismos.
En los casos pertinentes, las características magnéticas de los materiales que conforman los núcleos a
utilizar son las siguientes:
Característica del material (1)
H [A/m] 20 40 60 80 160 300 600 1200 2000 3000 6000
B [Wb/m²] 0,02 0,20 0,60 0,90 1,10 1,24 1,36 1,45 1,51 1,60 1,66
Característica del material (2)
H [A/m] 20 80 200 400 1000 2000 3000 4000
B [Wb/m²] 0,04 0,29 0,68 0,88 1,15 1,46 1,66 1,80
Característica del material (3)
H [A/m] 20 40 60 80 160 300 600 1200 2000 3000
B [Wb/m²] 0,04 0,29 0,68 0,88 1,15 1,46 1,66 1,80 1,85 1,87
Característica del material (4)
H [A/m] 0 75 100 140 200 330 620
B [Wb/m²] 0 0,625 0,750 0,875 1,000 1,125 1,250
Ejemplo 1
Utilizando la característica B-H del material, ya sea del gráfico correspondiente o de una tabla de
valores, calcular el flujo Ф del circuito magnético de la figura.
Datos:
I = 2,5 A
S = 4 cm2
N = 30
l = 20 cm
Material (4)
I
NS
l
Solución:
Planteando la “ley de Kirchhoff” para circuitos magnéticos, se tiene lo siguiente:
N·I = 30·(2,5 A) = 75 Av = fmm = H·l
pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga ejercicio de transformadores y más Esquemas y mapas conceptuales en PDF de Máquinas Eléctricas solo en Docsity!

CIRCUITOS MAGNÉTICOS

Ejercicios resueltos

1. Ejemplos de resolución de circuitos magnéticos

Se presentan algunos ejemplos de aplicación para la resolución de diferentes tipos de circuitos magnéticos, comenzando por los más sencillos, una fuente de fuerza magnetomotriz y una malla, hasta otros más complejos, con varias fuentes y varias ramas en derivación. Se incluye la resolución en forma gráfica y por aproximaciones sucesivas. Debe tenerse presente la analogía con los circuitos eléctricos y la forma de resolución gráfica de los mismos. En los casos pertinentes, las características magnéticas de los materiales que conforman los núcleos a utilizar son las siguientes:

Característica del material (1)

H [A/m] 20 40 60 80 160 300 600 1200 2000 3000 6000 B [Wb/m²] 0,02 0,20 0,60 0,90 1,10 1,24 1,36 1,45 1,51 1,60 1,

Característica del material (2)

H [A/m] 20 80 200 400 1000 2000 3000 4000 B [Wb/m²] 0,04 0,29 0,68 0,88 1,15 1,46 1,66 1,

Característica del material (3)

H [A/m] 20 40 60 80 160 300 600 1200 2000 3000 B [Wb/m²] 0,04 0,29 0,68 0,88 1,15 1,46 1,66 1,80 1,85 1,

Característica del material (4)

H [A/m] 0 75 100 140 200 330 620 B [Wb/m²] 0 0,625^ 0,750^ 0,875^ 1,000^ 1,125^ 1,

Ejemplo 1 Utilizando la característica B-H del material, ya sea del gráfico correspondiente o de una tabla de

valores, calcular el flujo Ф del circuito magnético de la figura.

Datos: I = 2,5 A S = 4 cm 2 N = 30

l = 20 cm

Material (4)

I

N S

l

Solución: Planteando la “ley de Kirchhoff” para circuitos magnéticos, se tiene lo siguiente:

N·I = 30·(2,5 A) = 75 Av = fmm = H·l

Con el objeto de construir un gráfico Ф-fmm, se confecciona una tabla a partir de la curva B-H del ma-

terial (4), calculando Ф = B·S y fmm = H·l, y de aquí, el gráfico mencionado.

F=B·S [x10 -5^ Wb]

B [Wb/m 2 ]

H [A·v/m]

l

[A·v] 0 0 0 0 25 0,625 75 15 30 0,750 100 20 35 0,875 140 28 40 1,000 200 40 45 1,125 330 66 50 1,250 620 124

Para el H·l = 75 Av calculado, y a partir del gráfico, se puede determinar el valor aproximado de flujo

Ф = 46· 10 -5^ Wb.

De la misma forma, se puede determinar dicho valor a partir de la tabla por interpolación lineal, obser-

vando que el mismo debe encontrarse entre 45· 10 -5^ Wb y 50· 10 -5^ Wb, resultando Ф = 45,8· 10 -5^ Wb.

Ejemplo 2

Para el circuito magnético de la figura con dos fuentes y dos materiales distintos, determinar el flujo Ф

total presente en el núcleo teniendo en cuenta: a) que los sentidos de NI son distintos, y b)que los sentidos de NI son coincidentes.

Datos: N 1 ·I 1 = 1.000 A·v N 2 ·I 2 = 2.000 A·v S 1 = S 2 = 0,2 m 2

l 1 = 1 m

l 2 = 1,2 m

I 1 N (^1) I 2 N 2

Solución analítica (por aproximación): a) Sentidos de NI opuestos. Se plantea la relación fundamental (segunda ley de Kirchhoff).

N 2 ·I 2 - N 1 ·I 1 = H 1 ·l 1 + H 2 ·l 2 (7)

Se suponen valores iniciales del flujo con el objeto de comenzar el proceso de aproximación.

i) Ф = 0,1 Wb

B 1 = B 2 = B, pues S 1 = S (^2)

entonces

B
S 0,

= = = 0,5 Wb/m 2

y de las características de los materiales resulta H 1 = 55 A·v/m y H 2 = 145 A·v/m Ahora se debe verificar si la relación fundamental se cumple para los valores calculados:

3.000 ¿=? 325 x 1 + 1.323 x 1,2 = 1. No se cumple la igualdad. Se debe aumentar el flujo supuesto, dado que el valor esperado es mayor que el calculado.

iii) Ф = 0,27 Wb

entonces

B
S 0,

= = = 1,35 Wb/m^ 2

H 1 = 575 A·v/m y H 2 = 1.645 A·v/m 3.000 ¿=? 575 x 1 + 1.645 x 1,2 = 2. No se cumple la igualdad. Se debe aumentar el flujo supuesto en un valor pequeño.

iv) Ф = 0,28 Wb

entonces

B
S 0,

= = = 1,4 Wb/m 2

H 1 = 867 A·v/m y H 2 = 1.806 A·v/m 3.000 ¿=? 867 x 1 + 1.806 x 1,2 = 3. No se cumple la igualdad. El valor resultante es algo mayor que el esperado, por lo cual se debe disminuir el flujo supuesto en un valor pequeño a un valor intermedio entre 0,27 y 0,28; más próximo a 0,28 que a 0,27.

v) Ф = 0,279 Wb

entonces

B
S 0,

= = = 1,395 Wb/m 2

H 1 = 833 A·v/m y H 2 = 1.790 A·v/m 3.000 ¿=? 833 x 1 + 1.790 x 1,2 = 2. Este valor resultante representa un error de aproximadamente 0,6 % respecto del deseado, por

lo cual se da por válido el valor de Ф = 0,279 Wb.

Si deseáramos mejorarlo, deberíamos seguir iterando hasta conseguir el valor deseado exacto.

Solución gráfica:

a) Sentidos de NI opuestos: N 2 ·I 2 - N 1 ·I 1 = H 1 ·l 1 + H 2 ·l 2 = 1.000 Av

b) Sentidos de NI coincidentes: N 2 ·I 2 - N 1 ·I 1 = H 1 ·l 1 + H 2 ·l 2 = 3.000 Av

Del gráfico se observa que, para el caso a), el valor del flujo que se obtiene es de 0,205 Wb ; mientras que para el caso b), el flujo vale aproximadamente 0,271 Wb. Ambos valores son similares a los respectivos calculados por aproximación.

Ejemplo 3 Para el circuito magnético de la figura con una fuente y tres ramas en paralelo con entrehierro y la geometría indicada, determinar la fuerza magnetomotriz necesaria para que el flujo de la rama 3 (que

contiene al entrehierro) valga 0,1 Wb. Determinar, además, los flujos Ф 1 y Ф 2. El material es acero

laminado (característica (3) ).

Datos: S 1 = S 2 = S 3 = S = 0,1 m 2

l 1 = 1 m

l 2 = 0,5 m

l 3 = 1,20 m

 = 0,001 m

Ф 3 = 0,1 Wb

Material 3

N I

l

l

l

A
B

e

Solución analítica: Las ecuaciones que rigen el funcionamiento del circuito son las siguientes:
