Circuitos Magnéticos y Transformadores Problema 4.12
Juan Carlos Burgos Universidad Carlos III de Madrid 1

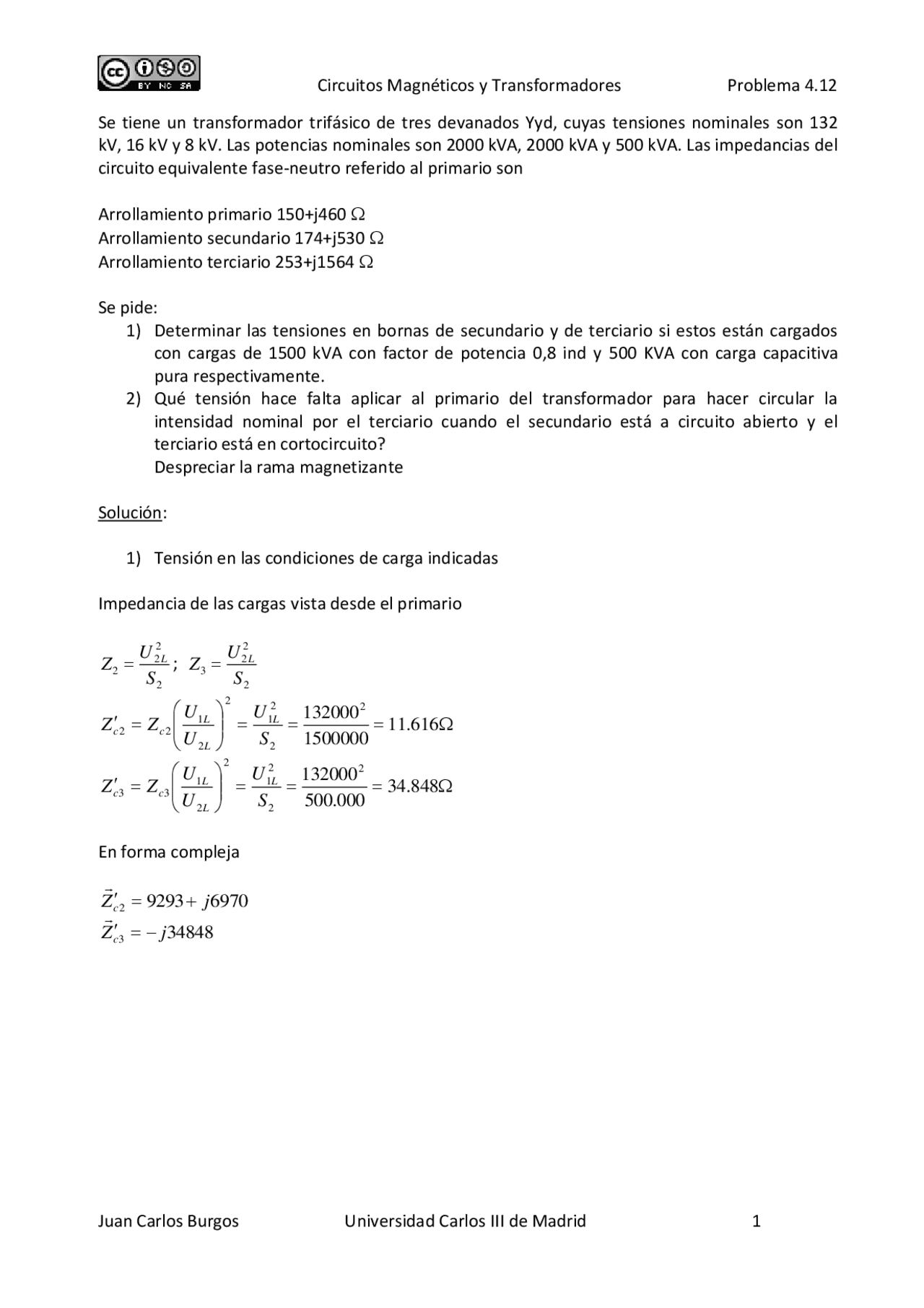

Se tiene un transformador trifásico de tres devanados Yyd, cuyas tensiones nominales son 132
kV, 16 kV y 8 kV. Las potencias nominales son 2000 kVA, 2000 kVA y 500 kVA. Las impedancias del
circuito equivalente fase-neutro referido al primario son
Arrollamiento primario 150+j460
Arrollamiento secundario 174+j530
Arrollamiento terciario 253+j1564
Se pide:
1) Determinar las tensiones en bornas de secundario y de terciario si estos están cargados
con cargas de 1500 kVA con factor de potencia 0,8 ind y 500 KVA con carga capacitiva
pura respectivamente.
2) Qué tensión hace falta aplicar al primario del transformador para hacer circular la
intensidad nominal por el terciario cuando el secundario está a circuito abierto y el
terciario está en cortocircuito?
Despreciar la rama magnetizante
Solución:
1) Tensión en las condiciones de carga indicadas
Impedancia de las cargas vista desde el primario
2
2
2
2S
U
ZL
;
2
2
2
3S
U
ZL
616.11
1500000
1320002
2
2
1
2
2
1
22 S
U
U
U
ZZ L
L
L
cc
848.34
000.500
1320002
2
2
1
2
2
1
33 S
U
U
U
ZZ L
L
L
cc
En forma compleja
69709293
2jZc
34848
3jZc
