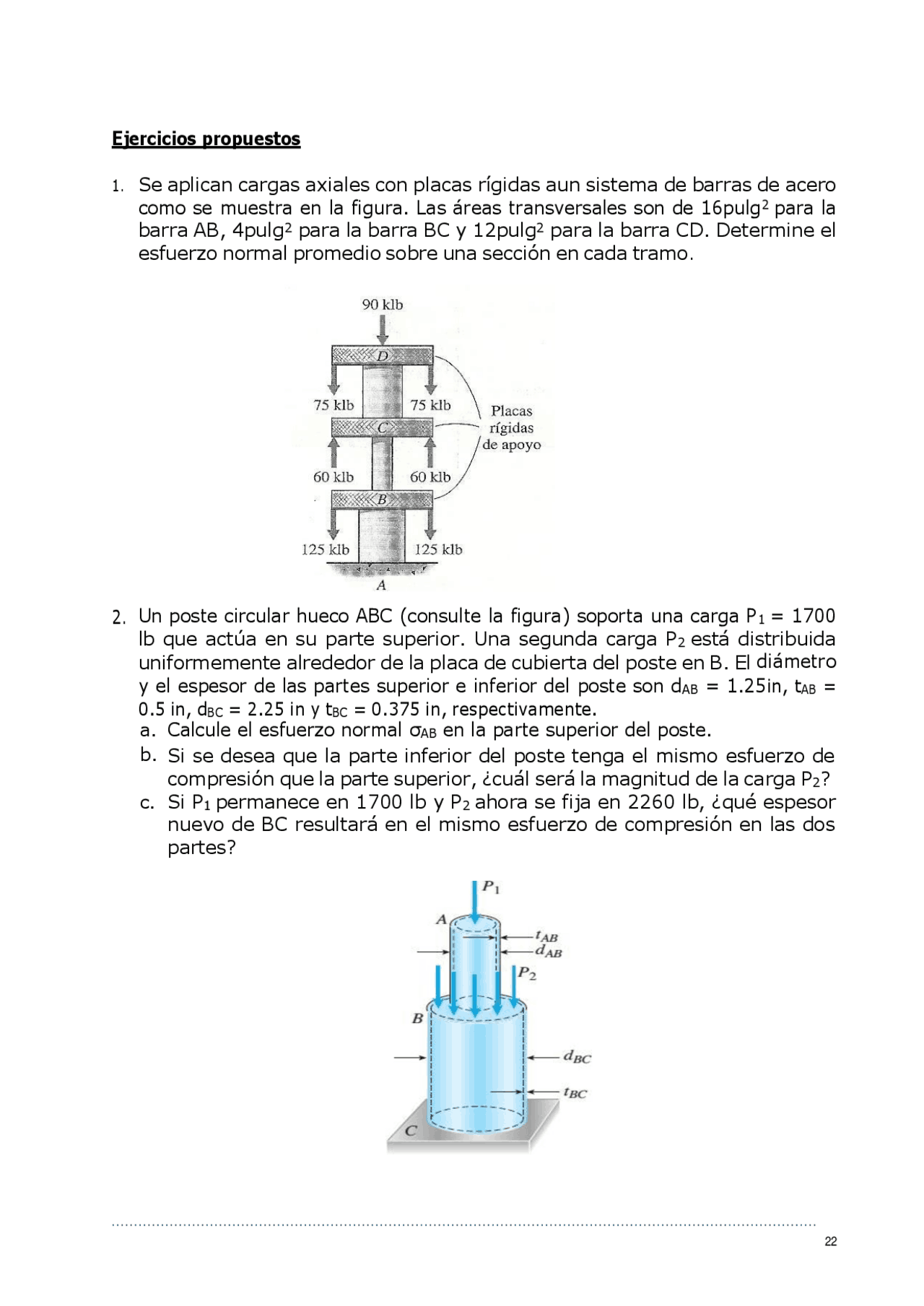

Ejercicios propuestos
1.
Se aplican cargas axiales con placas rígidas aun sistema de barras de acero
como se muestra en la figura. Las áreas transversales son de 16pulg2 para la
barra AB, 4pulg2 para la barra BC y 12pulg2 para la barra CD. Determine el
esfuerzo normal promedio sobre una sección en cada tramo.
2.
Un poste circular hueco ABC (consulte la figura) soporta una carga P1 = 1700
lb que actúa en su parte superior. Una segunda carga P2 está distribuida
uniformemente alrededor de la placa de cubierta del poste en B. El
diámetro
y el espesor de las partes superior e inferior del poste son dAB = 1.25
in, tAB =
0.5 in, dBC = 2.25 in y tBC = 0.375 in, respectivamente.
a.
Calcule el esfuerzo normal σAB en la parte superior del poste.
b.
Si se desea que la parte inferior del poste tenga el mismo esfuerzo de
compresión que la parte superior, ¿cuál será la magnitud de la carga P2?
c.
Si P1 permanece en 1700 lb y P2 ahora se fija en 2260 lb, ¿qué espesor
nuevo de BC resultará en el mismo esfuerzo de compresión en las dos
partes?
