Efecto de la temperatura en la resistencia de conductores: Práctica en UCMM, Ejercicios de Electrónica

En este documento se presenta una práctica realizada en el Laboratorio de Electricidad Aplicada de la Escuela de Ingeniería Industrial y de Sistemas de la Facultad de Ciencias y Engineering de la Pontificia Universidad Católica Madre y Maestra. El objetivo de la práctica es verificar el valor de la resistencia de conductores usando tablas de cables conductores y aplicar la Ley de Ohm para establecer la resistencia de operación de un conductor. Además, se determinan las temperaturas de operación de los conductores mediante ecuaciones. El documento incluye una introducción, objetivos, marco teórico y desarrollo de la práctica.

Tipo: Ejercicios

2021/2022

Subido el 25/05/2022

henry-cullen
henry-cullen 🇩🇴

4 documentos

1 / 10

Toggle sidebar

Esta página no es visible en la vista previa

¡No te pierdas las partes importantes!

bg1

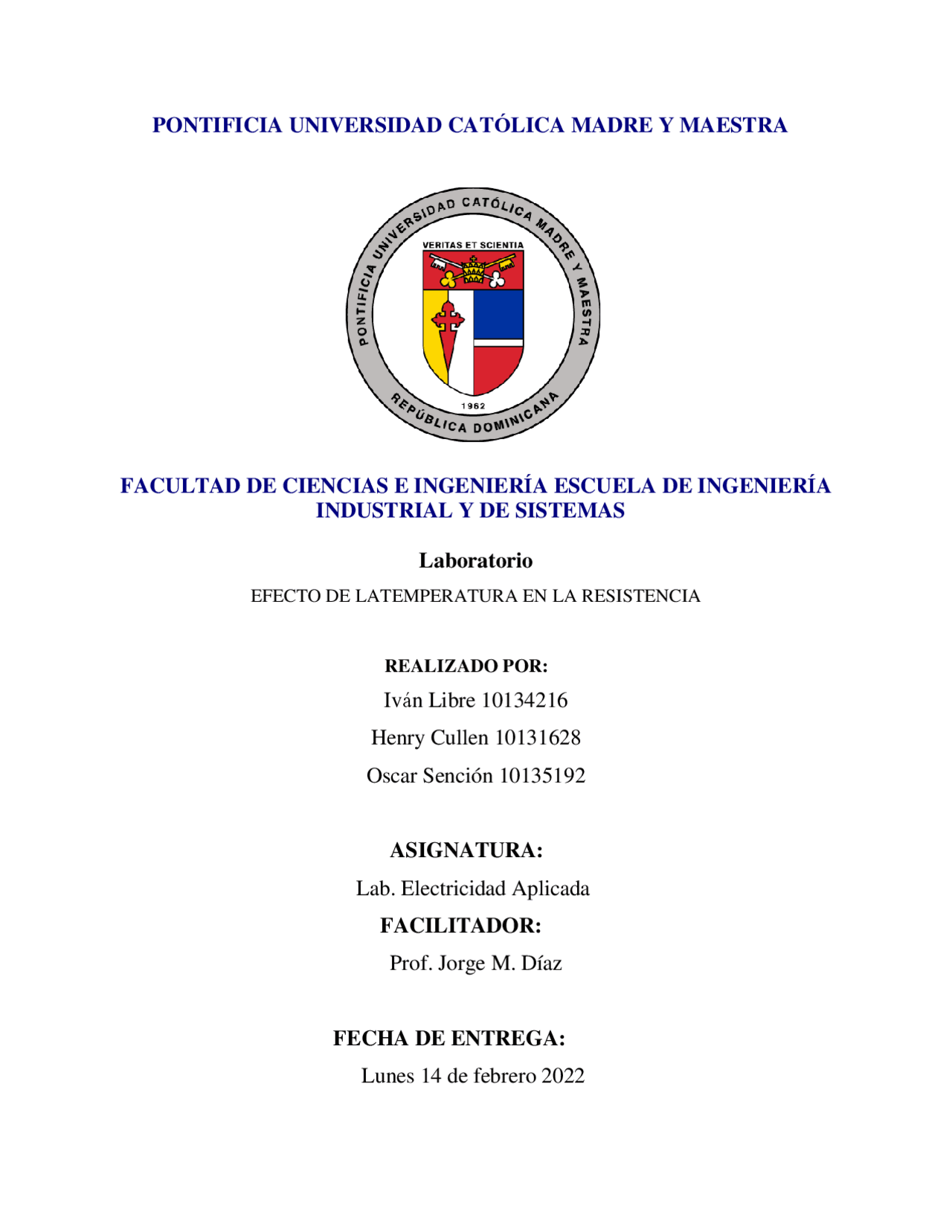

PONTIFICIA UNIVERSIDAD CATLICA MADRE Y MAESTRA
FACULTAD DE CIENCIAS E INGENIERA ESCUELA DE INGENIERA
INDUSTRIAL Y DE SISTEMAS
Laboratorio
EFECTO DE LATEMPERATURA EN LA RESISTENCIA
REALIZADO POR:
Ivn Libre 10134216
Henry Cullen 10131628
Oscar Sención 10135192
ASIGNATURA:
Lab. Electricidad Aplicada
FACILITADOR:
Prof. Jorge M. Díaz
FECHA DE ENTREGA:
Lunes 14 de febrero 2022
pf3
pf4
pf5
pf8
pf9
pfa

Vista previa parcial del texto

¡Descarga Efecto de la temperatura en la resistencia de conductores: Práctica en UCMM y más Ejercicios en PDF de Electrónica solo en Docsity!

PONTIFICIA UNIVERSIDAD CAT Ó LICA MADRE Y MAESTRA

FACULTAD DE CIENCIAS E INGENIERÍ A ESCUELA DE INGENIERÍ A

INDUSTRIAL Y DE SISTEMAS

Laboratorio EFECTO DE LATEMPERATURA EN LA RESISTENCIA REALIZADO POR: Ivá n Libre 10134216 Henry Cullen 10131628 Oscar Sención 10135192 ASIGNATURA: Lab. Electricidad Aplicada FACILITADOR: Prof. Jorge M. Díaz FECHA DE ENTREGA: Lunes 14 de febrero 2022

Índice

**1. Introducción

  1. Objetivos
  2. Marco Teórico
  3. Procedimiento
  4. Conclusión
  5. Bibliografía**

Objetivos

  1. Verificar el valor de resistencia de conductores usando tablas de cables conductores.
  2. Aplicar la Ley de Ohm para establecer la resistencia de operació n de un conductor.
  3. Aplicar ecuaciones para determinar la temperatura de operació n de un cable conducto.

Marco Teorico Resistencia de un conductor: es la medida de la oposición que presenta al movimiento de los electrones en su seno, es decir la oposición que presenta al paso de la corriente eléctrica. Electricidad: o corriente eléctrica es un fenómeno que se produce por medio de la interacción de átomos cargados negativamente, también conocidos como electrones, estos se desplazan de un punto a otro ya sea por su falta o exceso en un mismo material. Circuito paralelo: Dos o más resistencias están en paralelo cuando la tensión de alimentación aplicada es la misma para todos los elementos del circuito y la intensidad de la corriente total es igual a la suma algebraica de las corrientes de cada elemento de circuito: I = I1 + I2 + I3 +……… +In Circuito serie: Dos o más resistencias están en serie cuando por ellas circula la misma intensidad de corriente y la tensión de alimentación del circuito se distribuye directamente proporcional al valor de las resistencias y la suma de las caídas (ΔV) de tensión es igual a la de al imentación V. Cuando tenemos en serie n resistencias, la resistencia equivalente o resistencia total del circuito es igual a la suma de cada una de las resistencias. RT = R1 + R2 + R3 +……+ Rn = ∑ Rn Ley de Ohm : En 1826 el físico alemán Georges Simon Ohm observó mediante un experimento que en un circuito eléctrico existía una relació n entre las magnitudes elé ctricas resistencia (R), voltaje (V) e intensidad (I). Basá ndose en este experimento estableció la ley de Ohm que dice que la intensidad de corriente que pasa por un circuito o por un elemento de este es directamente proporcional a la tensi ó n aplicada en sus extremos e inversamente proporcional a la resistencia que ese circuito o elemento presenta al paso de la corriente. I =V/R

mecánica en algunos aspectos. La resistencia no es más que la fuerza opuesta del material al flujo de corriente eléctrica. La resistividad o resistividad específica del material es una propiedad intrínseca que cuantifica con qué fuerza un material dado se opone al flujo de corriente eléctrica.

  • Ambos describen lo difícil que es hacer que la corriente eléctrica fluya a través de un material, pero a diferencia de la resistencia, la resistividad es una propiedad intrínseca del material.
  • La unidad de resistencia es Ohms, mientras que una unidad de resistividad es Medidor de ohmios.
  • La resistividad de un conductor es siempre la misma y es independiente de su forma o tamaño. La resistencia de un conductor depende de su longitud o tamaño.
  • ¿Es correcto decir que la resistividad es una “propiedad intensiva” del material? Si, la resistividad eléctrica se define como la resistencia de un conductor de longitud y área de sección transversal unitaria. Es una propiedad intensiva de los materiales que mide su capacidad para oponerse a, o de inhibir (es decir, de resistir) el flujo de corriente eléctrica en su seno. En este sentido, resulta el inverso o lo contrario a la conductividad, la cual también es una propiedad intensiva que mide la capacidad de un material de permitir el flujo de corriente eléctrica. La resistividad se representa con la letra griega ρ (ro) y es una propiedad intensiva: no depende ni de la cantidad ni de las dimensiones de un material sino únicamente de su composición.

II- EFECTOS DE LA TEMPERATURA EN LA RESISTENCIA DEL CONDUCTOR. Usted está listo para utilizar el alambre conductor para transportar la corriente en un circuito como el que presenta la ilustraci ó n 1.

  • Construya el circuito desde su simulador, modelando el conductor como una resistencia con valor de R1 (ya que es su comportamiento natural) y a la temperatura que se indicó (20°C). Resistencia Bombillo 0.8 ohm Corriente(A) Voltaje(V) Resitencia 0.73 1.2 1. 1.118 3.521 3. 1.623 7.53 4. 2.075 12.14 5.

Conclusion La resistencia de un conductor es directamente proporcional a la temperatura a la que esta sometido, es decir su resistencia aumenta si su temperatura aumenta y disminuye si su temperatura disminuye. En nuestro caso que utilizamos una bombilla, los materiales conductores tales como este varían su resistencia con la temperatura de forma lineal.
