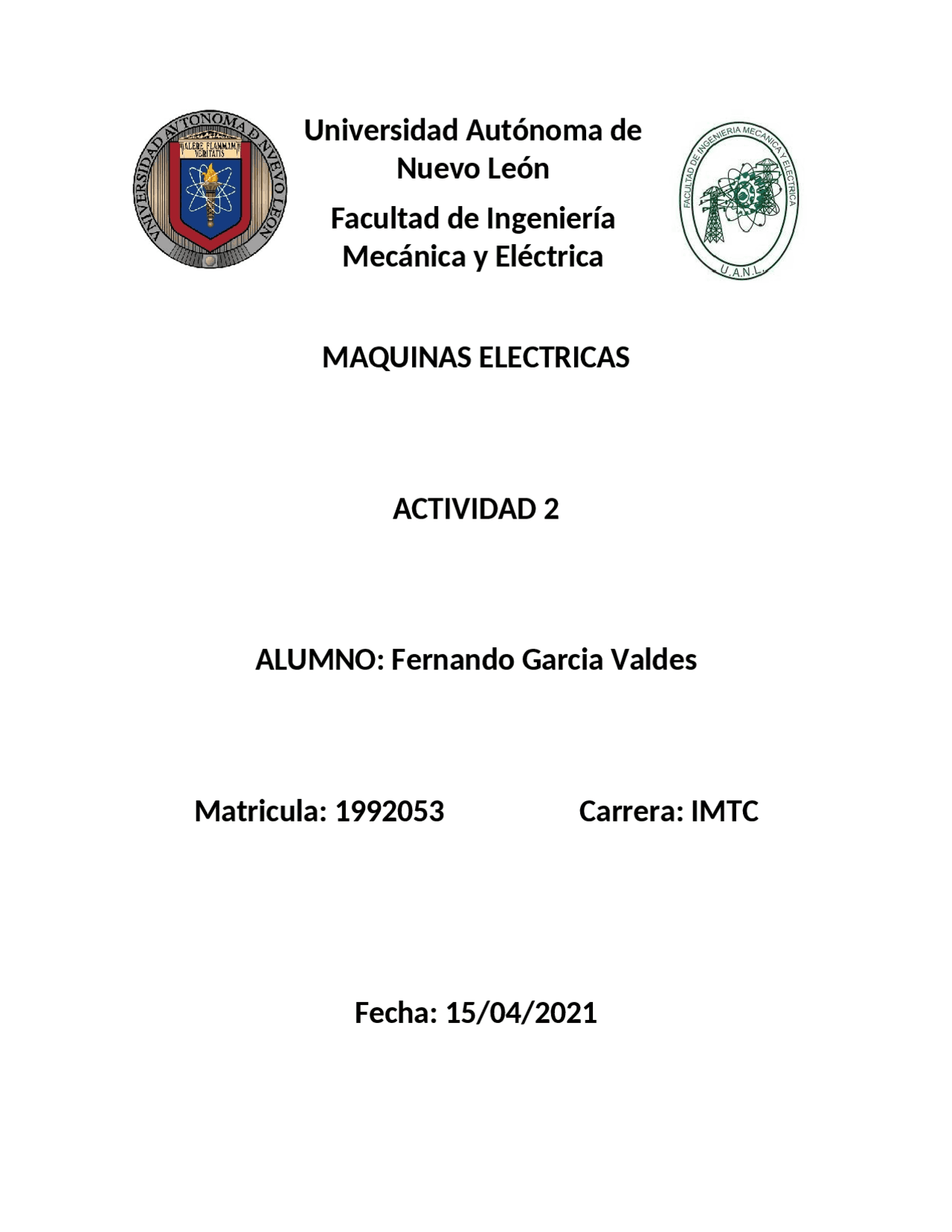

Universidad Autónoma de

Nuevo León

Facultad de Ingeniería

Mecánica y Eléctrica

MAQUINAS ELECTRICAS

ACTIVIDAD 2

ALUMNO: Fernando Garcia Valdes

Matricula: 1992053 Carrera: IMTC

Fecha: 15/04/

Hacer una comprobación del funcionamiento de las compuertas lógicas en

proteus o multisim, haciendo un circuito eléctrico con componentes básicos.

compuertas: (and, or, not, nand, nor, exor)

COMPONENTES UTILIZADOS:

8 LED’S

8 Resistencia de 220 ohms

Compuertas AND, OR, NOT, NAND, NOR EXOR

Switch

Funcionamiento de los componentes utilizados:

AND: La compuerta AND es un circuito que produce una única salida alta (

lógico) sólo cuando todas sus entradas son 1. Puede tener desde dos entradas

en adelante.

Su función es realizar una multiplicación de las entradas, siguiendo los

principios básicos de una multiplicación ordinaria de números binarios.

OR: En el Algebra de Boole esta es una suma. Esta compuerta permite que

con cualquiera de sus entradas que este en estado binario 1, su salida pasara a

un estado 1 también. No es necesario que todas sus entradas estén accionadas

para conseguir un estado 1 a la salida pero tampoco causa algún

inconveniente. Para lograr un estado 0 a la salida, todas sus entradas deben

estar en el mismo valor de 0. Se puede interpretar como dos interruptores en

paralelo, que sin importar cual se accione, será posible el paso de la corriente.

NOT: En este caso esta compuerta solo tiene una entrada y una salida y esta

actúa como un inversor. Para esta situación en la entrada se colocará un 1 y en

la salida otorgara un 0 y en el caso contrario esta recibirá un 0 y mostrara un 1.

Por lo cual todo lo que llegue a su entrada, será inverso en su salida.

NAND: También denominada AND negada, esta compuerta trabaja al

contrario de una AND ya que al no tener entradas en 1 o solamente alguna de

ellas, esta concede un 1 en su salida, pero si esta tiene todas sus entradas en 1

la salida se presenta con un 0.

NOR: Así como vimos anteriormente, la compuerta OR también tiene su

versión inversa. Esta compuerta cuando tiene sus entradas en estado 0 su

salida estará en 1, pero si alguna de sus entradas pasa a un estado 1 sin

importar en qué posición, su salida será un estado 0.

D

LED-BIBY

D

LED-BIBY

OF F^ ON

DSW

DIPSW_

R

R

NAND:A

D

LED-BIBY

R

AND:A

OR:A

NOR:A

D

LED-BIBY

D

LED-BIBY

D

LED-BIBY

D

LED-BIBY

R

R

R

R

EXOR:A

74LS

NOT

NOT

D

LED-BIBY

R

AND OR NOT NAND NOR EXOR

ACT#2 OPERADORES LOGICOS

FERNANDO GARCIA VALDES 1992053 V2 014

D

LED-BIBY

D

LED-BIBY

OF F^ ON

DSW

DIPSW_

R

R

NAND:A

D

LED-BIBY

R

AND:A

OR:A

NOR:A

D

LED-BIBY

D

LED-BIBY

D

LED-BIBY

D

LED-BIBY

R

R

R

R

EXOR:A

74LS

NOT

NOT

D

LED-BIBY

R

AND OR NOT NAND NOR EXOR ACT#2 OPERADORES LOGICOS FERNANDO GARCIA VALDES 1992053 V2 014

Estos componentes nos sirven de manera fundamental pues forman parte de

muchos de los componentes físicos y además estos pueden simplificar de

muchas maneras la forma en como creamos los circuitos eléctricos,

microprocesadores, cada vez haciendo los más pequeños y sencillos de

comprender
