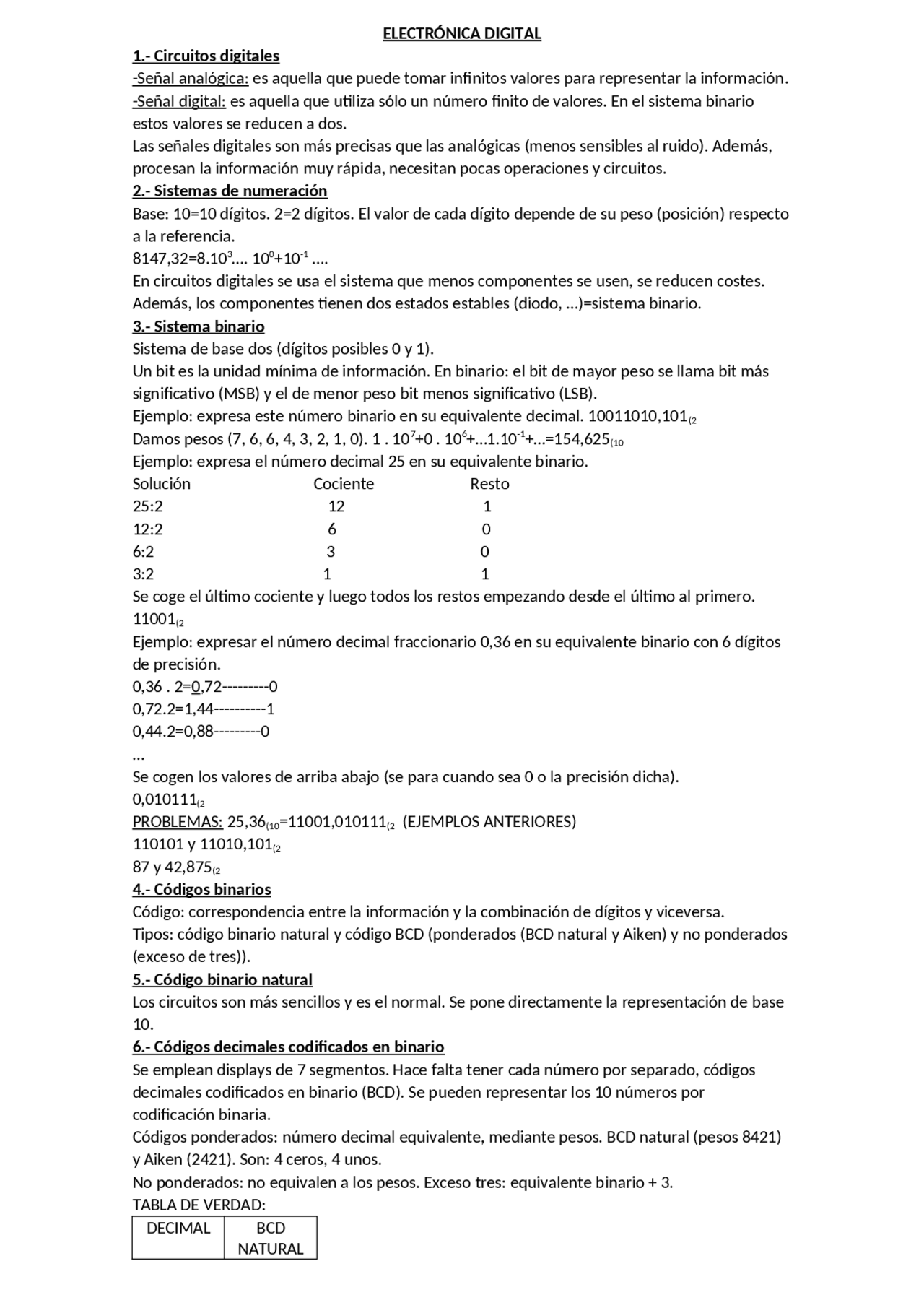

ELECTRÓNICA DIGITAL
1.- Circuitos digitales
-Señal analógica: es aquella que puede tomar infinitos valores para representar la información.
-Señal digital: es aquella que utiliza sólo un número finito de valores. En el sistema binario
estos valores se reducen a dos.
Las señales digitales son más precisas que las analógicas (menos sensibles al ruido). Además,
procesan la información muy rápida, necesitan pocas operaciones y circuitos.
2.- Sistemas de numeración
Base: 10=10 dígitos. 2=2 dígitos. El valor de cada dígito depende de su peso (posición) respecto
a la referencia.
8147,32=8.103…. 100+10-1 ….
En circuitos digitales se usa el sistema que menos componentes se usen, se reducen costes.
Además, los componentes tienen dos estados estables (diodo, …)=sistema binario.
3.- Sistema binario
Sistema de base dos (dígitos posibles 0 y 1).
Un bit es la unidad mínima de información. En binario: el bit de mayor peso se llama bit más
significativo (MSB) y el de menor peso bit menos significativo (LSB).
Ejemplo: expresa este número binario en su equivalente decimal. 10011010,101(2
Damos pesos (7, 6, 6, 4, 3, 2, 1, 0). 1 . 107+0 . 106+…1.10-1+…=154,625(10
Ejemplo: expresa el número decimal 25 en su equivalente binario.
Solución Cociente Resto
25:2 12 1
12:2 6 0
6:2 3 0
3:2 1 1
Se coge el último cociente y luego todos los restos empezando desde el último al primero.
11001(2
Ejemplo: expresar el número decimal fraccionario 0,36 en su equivalente binario con 6 dígitos
de precisión.
0,36 . 2=0,72---------0
0,72.2=1,44----------1
0,44.2=0,88---------0
…
Se cogen los valores de arriba abajo (se para cuando sea 0 o la precisión dicha).
0,010111(2
PROBLEMAS: 25,36(10=11001,010111(2 (EJEMPLOS ANTERIORES)
110101 y 11010,101(2
87 y 42,875(2
4.- Códigos binarios
Código: correspondencia entre la información y la combinación de dígitos y viceversa.
Tipos: código binario natural y código BCD (ponderados (BCD natural y Aiken) y no ponderados
(exceso de tres)).
5.- Código binario natural
Los circuitos son más sencillos y es el normal. Se pone directamente la representación de base
10.
6.- Códigos decimales codificados en binario
Se emplean displays de 7 segmentos. Hace falta tener cada número por separado, códigos
decimales codificados en binario (BCD). Se pueden representar los 10 números por
codificación binaria.
Códigos ponderados: número decimal equivalente, mediante pesos. BCD natural (pesos 8421)
y Aiken (2421). Son: 4 ceros, 4 unos.
No ponderados: no equivalen a los pesos. Exceso tres: equivalente binario + 3.
TABLA DE VERDAD:
DECIMAL BCD
NATURAL
