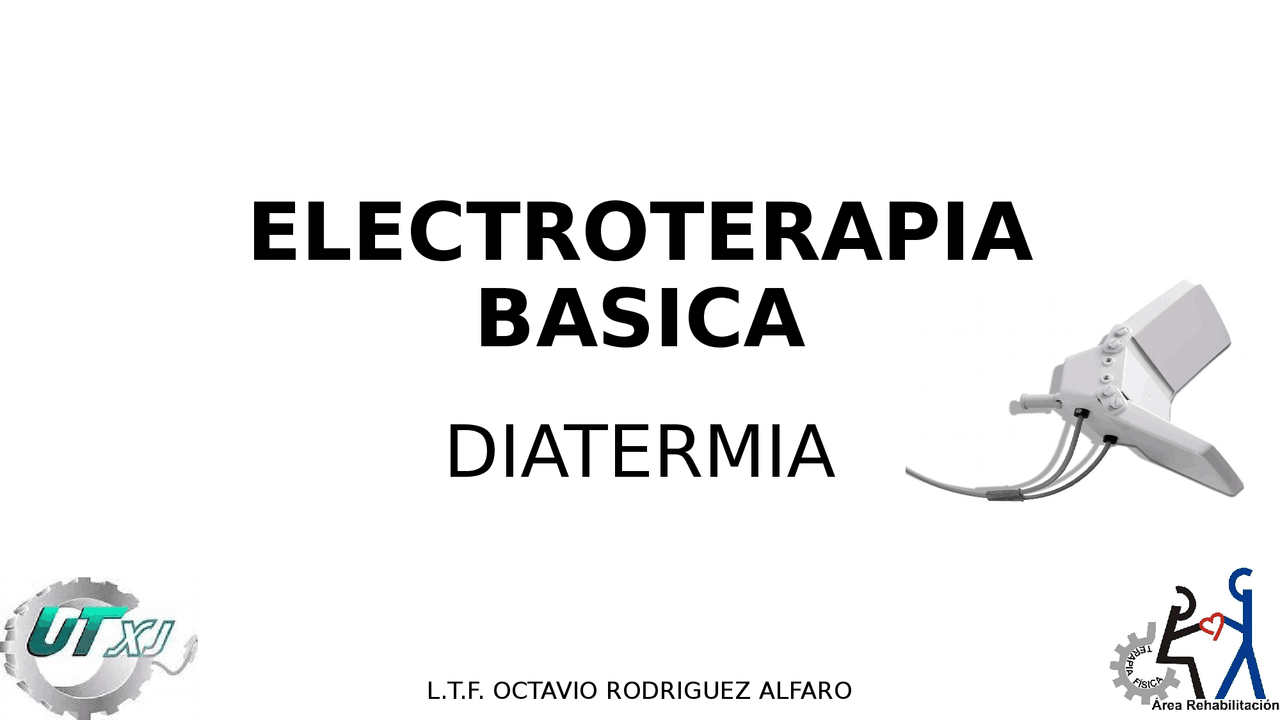

ELECTROTERAPIA

BASICA

DIATERMIA

L.T.F. OCTAVIO RODRIGUEZ ALFARO

INTRODUCCION

• LA TERMOTERAPIA PROFUNDA TIENE EL OBJETIVO DE “INYECTAR AL

ORGANISMO ENERGIA PARA ACELERAR SUS RESPUESTAS

METABOLICAS A DISTINTOS NIVELES”.

• LA ALTA FRECUENCIA ES LA APLICACIÓN DE ENERGIA

ELECTROMAGNETICA EN UNA BANDA DEL ESPECTRO

ELECTROMAGNETICO QUE AL INTRODUCIRLA EN EL ORGANISMO SE

TRANSFORMARA EN ENERGIA ELECTROMAGNETICA EN OTRA

BANDA DISTINTA Y MAS ALTA, LA DE LOS INFRARROJOS

• (^) NOMBRE FREC L de O D'Arsonval 1 Mhz 300 m Diatermia 10 Mhz 30 m Onda corta 27 Mhz 11 m Onda corta 40 Mhz 7, m Ultra corta 434 Mhz 69 cm Micro onda 900 Mhz 33 cm Micro onda 2450 Mhz 12,25 cm
• (^) I Subliminal El paciente no percibe calor (atérmico) II Suave Detecta un ligero calor (respuesta térmica) III Moderado Calor bien definido y agradable IV Intenso Intenso sin quemar V Quemante El paciente manifiesta que le quema NOMBRE D ARSOVAL NOMBRE FRECUENCIA LONGITUD DE ONDA D’ ARSOVAL 1 MHz 300 METROS DIATERMIA 10 MHz 30 METROS ONDA CORTA 27 MHz 11 METROS ONDA CORTA 40 MHz 7,5 METROS ULTRA CORTA 434 MHz 69 CENTIMETROS

CARACTERISTICAS DE LOS

SISTEMAS DE DIATERMIA:

• D’ ARSOVAL: FUERON LAS PRIMERAS CORRIENTES EN SER

UTIIZADAS PARA LA GENERACION DE CALOR, POR EL PROCESO

RUDIMENTARIO TUVIERON QUE SER DESECHADAS YA QUE

GENERABAN LESIONES EN LA PIEL POR QUEMADURAS

• EN LA ACTUALIDAD SE UTILIZA COMO: REGENERADOR FUNCIONAL

(O TECNICA DE TRANSFERENCIA ELECTRICA CAPACITATIVA).

• USO EN ESTETICA Y EN FISIOTERAPIA

CARACTERISTICAS DEL METODO

D’ ARSOVAL

• (^) FRECUENCIA ENTRE 500 KHz Y 1 MHz
• (^) POCA IMPEDANCIA DE LOS TEJIDOS
• (^) METODO MONOPOLAR
• (^) CALOR LOCAL BAJO EL ELECTRODO ACTIVO
• (^) EL CALOR SE GENERA POR LOS DESPLAZAMIENTOS DE LAS CARGAS ELECTRICAS DENTRO DE LOS TEJIDOS

CARACTERISTICAS DE LA ONDA

CORTA

• (^) FRECUENCIA MEDIA DE 27 MHz EFECTO DE CAPACITANCIA O EFECTO DE CONDENSADOR
• (^) APLICACIÓN CON PLACAS O BOBINAS SEPARADAS DE LA PIEL
• (^) EL CALOR ES GENERADO POR DESPLAZAMIENTO DE CARGAS ELECTRICAS
• (^) SE GENERA MAS CALOR EN LOS TEJIDOS DE MAYOR CONDUCTIVIDAD

CARACTERISTICAS DE LA ONDA

ULTRACORTA

• (^) FRECUENCIA DE 432 MHz
• (^) APLICACIÓN CON IRRADIADOR O ANTENA DIRECCIONADA
• (^) APLICADOR SEPARADO DE LA PIEL
• (^) GENERADOR DE CALOR POR CAMPO DE IRRADIACION (VIBRACION MOLECULAR)
• (^) UNICO ELECTRODO
• (^) ENERGIA ELECTROMAGNETICA

METODOS DE LA DIATERMIA

• EXISTEN TRES METODOS FUNDAMENTALES PARA LA APLICACIÓN EN

EL ORGANISMO:

1. CAMPO DE CONDENSADOR

2. CAMPO DE INDUCCION

3. CAMPO DE IRRADIACION

CAMPO DE CONDENSADOR

• CONSISTE EN LA APLICACIÓN DE DOS PLACAS METALICAS

CARGADAS ELECTRICAMENTE UNA FRENTE A LA OTRA, DEJANDO

UNA DISTANCIA ENTRE ELLAS , DE FORMA QUE CUANDO UNA ES (+)

LA OTRA ES (-), ESTO DA LUGAR A UNA DIFRENECIA DE POTENCIAL

ENTRE AMBOS ELETRODOS (PLACAS) QUE GENERARA FUERZA

ELECTROMOTRIZ EN EL ESPACIO QUE LAS SEPARA.

CAMPO INDUCTIVO

• PROCEDE DE LA INDUCCION ELECTROMAGNETICA QUE APARECE EN

LAS BOBINAS CUANDO ESTAS SON CIRCULADAS POR CORRIENTE

ELECTRICA.

• CUANDO EL TEJIDO SE ENCUENTRA DENTRO DE ESTE SISTEMA, LA

FUERZA MAGNETICA INDUCIRA EL MOVIMIENTO DE LAS CARGAS

IONICAS CONTENIDAS EN LOS TEJIDOS

DIFERENCIA ENTRE LOS

METODOS

• CUANDO LOS TEJIDOS ESTAN SOMETIDOS AL CAMPO DE

CONDENSADOR ESTOS RECIBEN FUERZA ELECTROMOTRIZ

HACIENDO QUE LOS IONES SE DESPLACEN DE FORMA RECTILINEA

ENTRE LAS PLACAS, MIENTRAS EN EL CAMPO DE INDUCCION

RECIBIRAN FUERZA MAGNETICA Y LOS IONES SE DESPLAZAN EN

FORMA CIRCULAR Y EN SENTIDO PERPENDICULAR AL VECTOR DE LA

FUERZA MAGNETICA

CAMPO DE IRRADIACION

• DEBIDO A QUE EL ORGANISMO ES BUEN CONDUCTOR DE LA

ENERGIA ELECTROMAGNETICA, ESTE PRIMERO LAS ABSORBE, LAS

RECONOCE Y CONCENTRA LA ENERGIA EN LOS TEJIDOS CON MAYOR

CARGA IONICA DONDE SERA TRANSFORMADA EN ENERGIA

CINETICA (MOVIMIENTO IONICO O MOLECULAR) Y ESTA EN CALOR.

• AL EXISTIR ZONAS DE MAYOR RESISTENCIA, LA ENERGIA SE

CONCENTRARA EN ESTAS (TEJIDOS COMPACTOS O AISLANTES) Y

GENERARA MAYOR CONCENTRACION DE ENERGIA EN ESTAS.

INDICACIONES

• DOLOR QUIMICO

• DOLOR ISQUEMICO

• CONTRACTURAS MUSCULARES

• INFLAMACIONES CRONICAS

• EDEMAS DE POCA INTENSIDAD

• PROCESOS ARTROSICOS ARTICULARES

• PROCESOS ARTRITICOS NO AGUDOS

• PROCESOS DEGENERATIVOS
