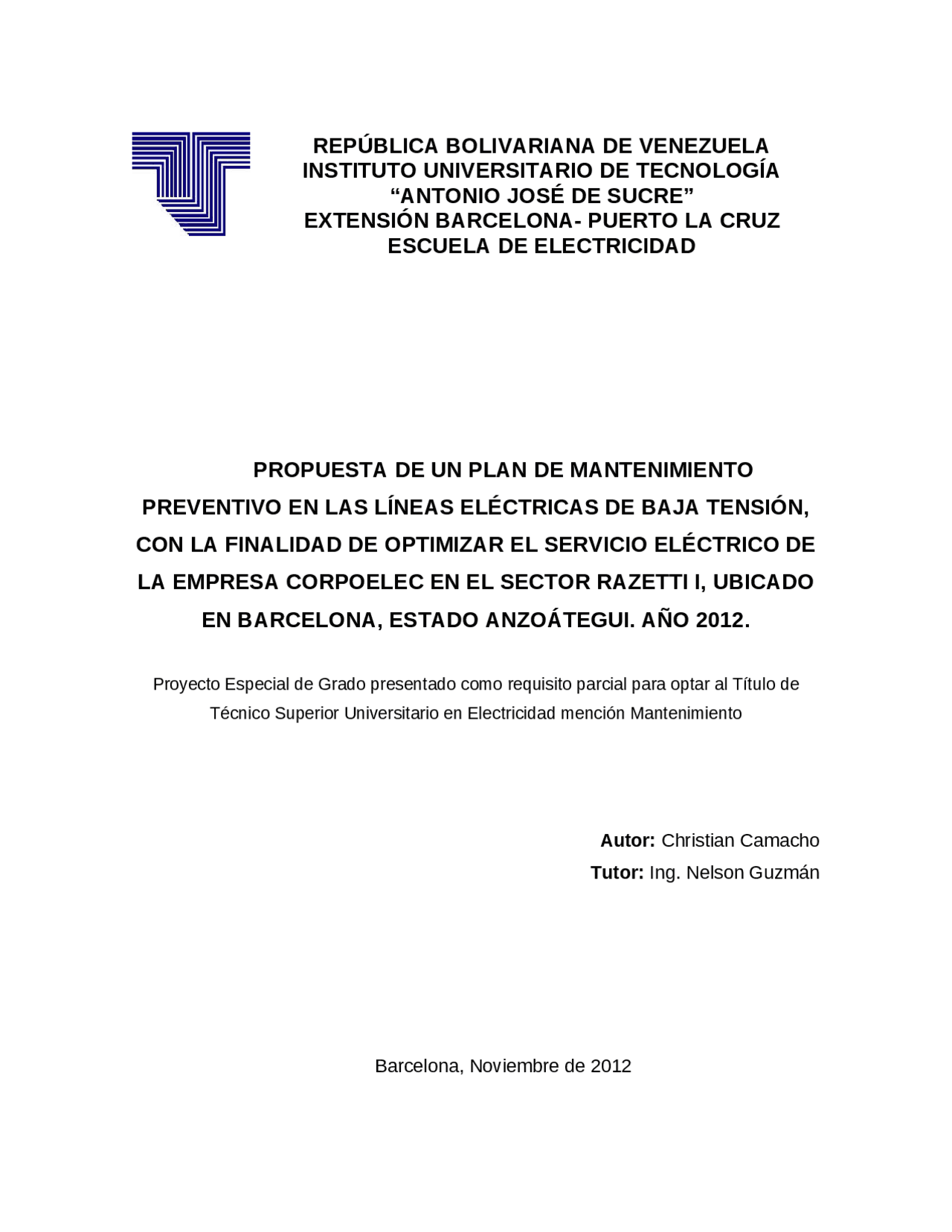

REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO DE TECNOLOGÍA
“ANTONIO JOSÉ DE SUCRE”
EXTENSIÓN BARCELONA- PUERTO LA CRUZ
ESCUELA DE ELECTRICIDAD
PROPUESTA DE UN PLAN DE MANTENIMIENTO
PREVENTIVO EN LAS LÍNEAS ELÉCTRICAS DE BAJA TENSIÓN,
CON LA FINALIDAD DE OPTIMIZAR EL SERVICIO ELÉCTRICO DE
LA EMPRESA CORPOELEC EN EL SECTOR RAZETTI I, UBICADO
EN BARCELONA, ESTADO ANZOÁTEGUI. AÑO 2012.
Proyecto Especial de Grado presentado como requisito parcial para optar al Título de Técnico Superior Universitario en Electricidad mención Mantenimiento Autor: Christian Camacho Tutor: Ing. Nelson Guzmán Barcelona, Noviembre de 2012
REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO DE TECNOLOGÍA
“ANTONIO JOSÉ DE SUCRE”
EXTENSIÓN BARCELONA- PUERTO LA CRUZ
ESCUELA DE ELECTRICIDAD
PROPUESTA DE UN PLAN DE MANTENIMIENTO
PREVENTIVO EN LAS LÍNEAS ELÉCTRICAS DE BAJA
TENSIÓN, CON LA FINALIDAD DE OPTIMIZAR EL SERVICIO
ELÉCTRICO DE LA EMPRESA CORPOELEC EN EL SECTOR
RAZETTI I, UBICADO EN BARCELONA, ESTADO
ANZOÁTEGUI. AÑO 2012.
Proyecto Especial de Grado presentado como requisito parcial para optar al Título de Técnico Superior Universitario en Electricidad mención Mantenimiento Autor: Christian Camacho Tutor: Ing. Nelson Guzmán Barcelona, Noviembre de 2012
- INTRODUCION……………………………………………………………….......... RESUMEN…………………………………………………………………….........iv
- CAPITULO……………………………………………………………………..........
- I. EL PROBLEMA…………………………………………………………………...
- Planteamiento del Problema….…………………………………………………...
- Objetivos de la investigación.………………………………………………..........
- Objetivo General………….………………………………………………………
- Objetivos Específicos....................................................................................
- Justificación e Importancia de la investigación……………………………........
- II. MARCO REFERENCIAL…………………………………………………….....
- Antecedentes de la Investigación………………………………………………...
- Bases Teórica……………………………………………………………………...
- Líneas Eléctricas………………………………………………………………...
- Sistema de Distribución………………………………………………………...
- Red de Distribución de la Energía Eléctrica………………………………….
- Acometidas Eléctricas…………………………………………………………..
- Tipos de Acometidas…………………………………………………………....
- Conductores Eléctricos………………………………………………………....
- Transformadores………………………………………………………………...
- Tipos de Transformadores……………………………………………………..
- Sobrecarga de Transformadores……………………………………………….. PP
- Principales Fallas en el Suministro de Energía Eléctrica…………………...
- Mantenimiento…………………………………………………………………...
- Tipos de Mantenimiento………………………………………………………..
- Operacionalización de la Variable……………………………………………….
- Bases Legales……………………………………………………………………..
- Definición de Términos Básicos……………………………………………........
- Reseña Institucional.......................................................................................
- III. MARCO METODOLOGICO…………………………………………………..
- Diseño y Tipo de Investigación………………………………………………….
- Población y Muestra………………………………………………………………
- Técnicas e Instrumentos de Recolección de Datos…………………………...
- Técnicas de Análisis de Datos…………………………………………………..
- Operacionalizaciòn de Objetivos………………………………………………...
- Cronograma de Actividades……………………………………………………...
- REFERENCIAS…………………………………………………………………..
- Bibliográficas……………………………………………………………………..
- Electrónicas………………………………………………………………………
REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO DE TECNOLOGÍA
“ANTONIO JOSÉ DE SUCRE”
EXTENSIÓN BARCELONA – PUERTO LA CRUZ
ESCUELA DE ELECTRICIDAD
PROPUESTA DE UN PLAN DE MANTENIMIENTO PREVENTIVO EN LAS
LÍNEAS ELÉCTRICAS DE BAJA TENSIÓN, CON LA FINALIDAD DE
OPTIMIZAR EL SERVICIO ELÉCTRICO DE LA EMPRESA CORPOELEC
EN EL SECTOR RAZETTI I, UBICADO EN BARCELONA, ESTADO
ANZOÁTEGUI. AÑO 2012.
Propuesta de Trabajo Especial de Grado Línea de Investigación: Planificación de mantenimiento preventivo en Baja Tensión Autor: Christian Camacho Tutor: Ing. Nelson Guzmán Mes, Año: Noviembre, 2012 Resumen El suministro del servicio eléctrico se distribuye en función de una planificación por sectores con lo cual se pretende proveer a dichas comunidades de energía oportuna, suficiente y confiable reduciendo al mínimo la posibilidad de interrupciones imprevistas del servicio; ocasionadas por fallas derivadas de la falta de mantenimiento del sistema eléctrico y sus equipos asociados. El objetivo de la investigación es Proponer un plan de mantenimiento preventivo en las líneas eléctricas de baja tensión, del sector Razetti I de Barcelona, con la finalidad de optimizar el servicio eléctrico que presta la Empresa CORPOELEC en dicha zona, la investigación es de tipo proyectiva de campo y documental. Las técnicas e instrumentos de recolección de datos empleados fueron la observación directa y la entrevista, los instrumentos la guía de observación y guía de entrevista, en las técnicas de análisis se emplearon el análisis de datos cualitativos y cuantitativos, La población y muestra objeto de estudio está conformada por las Líneas Eléctricas de Baja Tensión del sector Razetti I; constituidas a su vez por: transformadores, aislamientos, conductores, pararrayos y seccionadores. Descriptores: Líneas eléctricas de Baja Tensión, Mantenimiento preventivo y correctivo, capacidad de transformadores, acometidas. iv
del problema, justificación e importancia; las razones que motivan la investigación, objetivos de la investigación. CAPITULO II. Marco Referencial. En este se exponen los antecedentes de la investigación, Base Teórica, Operacionalización de Variable, Bases Legales, Definición de Términos Básicos y reseña Institucional. CAPITULO III. Marco Metodológico, comprende diseño y tipos de investigación, población y muestra, técnicas e Instrumento de recolección de datos, Técnicas de Análisis de Datos y Operacionalización de los objetivos.
CAPITULO I
EL PROBLEMA
PLANTEAMIENTO DEL PROBLEMA
Se denomina corriente alterna aquella donde la magnitud y dirección varían cíclicamente. El sistema usado para su generación fue ideado en 1883 por Nikola Tesla y el primer sistema de distribución de corriente alterna fue comercializado por George Westinghouse entre los años 1889 a 1893 en los Estados Unidos. Desde que Tesla descubrió la corriente alterna y la forma de producirla en los alternadores, se ha desarrollado una inmensa actividad tecnológica para construir grandes centrales eléctricas, sofisticadas redes de transporte y sistemas de distribución para satisfacer la demanda de los consumidores. La calidad del servicio eléctrico es fundamental no solo para satisfacer las necesidades de diversos sectores donde se desenvuelve el quehacer comunitario, comercial e industrial, sino también para establecer un patrón de excelencia y gestión efectiva y eficiente en la empresa eléctrica nacional. En el área urbana el suministro del servicio eléctrico se distribuye en función de una planificación por sectores con lo cual se pretende proveer a dichas comunidades de energía oportuna, suficiente y confiable reduciendo al mínimo la posibilidad de interrupciones imprevistas del servicio; ocasionadas por fallas derivadas de la falta de mantenimiento del sistema eléctrico y sus equipos asociados. Las líneas eléctricas de baja tensión son el medio físico mediante el cual se realiza la distribución final de la energía
talleres y comercios instalados en el sector, sobrecalentamiento de transformadores de distribución por sobre carga lo que ha llegado a ocasionar la explosión de los mismos e incendio, teniendo como consecuencia final perdida de la operatividad del sistema e interrupción del servicio eléctrico. La problemática del sector Razetti I se ha agudizado debido a las constantes invasiones y proliferación de viviendas improvisadas en sus adyacencias lo cual ha hecho que se deteriore y presente mayor cantidad de fallas el sistema eléctrico de baja tensión ya que estas personas han conectado tomas ilegales a las líneas afectando la capacidad de los bancos de transformadores los cuales ya presentaban sobre carga. El problema del servicio eléctrico en el sector se puede solventar dado a las posibles soluciones que se plantean: propuesta de un mantenimiento preventivo en las líneas eléctricas de baja tensión con la finalidad de optimizar el servicio eléctrico, calcular la carga asociada al circuito para ampliar su capacidad mediante la instalación de nuevos bancos de transformadores, instalación de nuevos postes para extender la red de líneas de baja tensión en el sector y así evitar la conglomeración de acometidas en un solo punto de la línea, sustitución de conductores para mejorar la conductividad ya que los conductores que están en uso han sido sometidos a sobre carga y posiblemente hayan perdido sus características de conducción, revisión y medición de la puesta a tierra de los transformadores y para rayos asociados a la línea, mantenimiento de franja de servicio el cual consiste en poda y desbroce de ramas que se encuentren cercanos a la red de distribución lo cual podría ocasionar disrupciones, electrocución de personas y la desconexión de la línea por falla a tierra.
OBJETIVOS DE LA INVESTIGACIÓN
Objetivo General
Proponer un plan de mantenimiento preventivo en las líneas eléctricas de baja tensión, con la finalidad de optimizar el servicio eléctrico de la Empresa CORPOELEC en el Sector Razetti I, Ubicado en Barcelona, Estado Anzoátegui. Año 2012
Objetivos Específicos
- Diagnosticar las fallas y carencias que ostenta el sistema eléctrico de baja tensión en el Sector Razetti I.
- Determinar las causas que originan las fallas en el sistema eléctrico de baja tensión en el Sector Razetti I.
- Elaborar un plan de mantenimiento preventivo en las líneas eléctricas de baja tensión del Sector Razetti I.
CAPITULO II
MARCO REFERENCIAL
Antecedentes De La Investigación
Simanca Carlos (2008). Estableció como propuesta un plan de mantenimiento preventivo en las redes eléctricas de baja tensión en el sector Pozuelo del Municipio José Antonio Sotillo; con el objetivo de mejorar el servicio eléctrico, utilizando técnicas e instrumentos de recolección de datos empleados directamente en la observación y la entrevista , guías de observación, lista de cotejos y guías de entrevista, en cuanto a las técnicas para el análisis de datos cuantitativos y cualitativos se concluyo que entre las principales causas de las fallas por falta de mantenimiento se encontraron dañados fusibles, conexiones flojas, interruptores disparados, línea de baja tensión fraccionada, bajantes quemados y barras de transferencia todas estas fallas presentadas ocurrieron por no tener un constante monitoreo y un plan de mantenimiento preventivo. Villalba Leonardo (2010). Presento una propuesta para mejorar la red de distribución eléctrica de la empresa CADAFE en el Sector Portuario II de Puerto la Cruz, estado Anzoátegui la cual consta de la sustitución de transformadores bifásicos por un banco de transformadores de tres unidades trifásicas de mayor capacidad, el cambio de conductores y elementos
conforman dicha red eléctrica que se encuentren en mal estado para minimizar las fallas y corregir el mal funcionamiento del sistema eléctrico de la zona el cual causa múltiples interrupciones del servicio eléctrico. Este proyecto plantea como objetivo general mejorar la red de distribución eléctrica de la zona y así proveer a sus habitantes un seguro y confiable servicio, para conseguirlo se valió de una serie de técnicas metodológicas tales como la investigación de campo descriptiva y documental como proyecto factible que ayude a conseguir los objetivos planteados. Quintana Héctor (2011). Realizo una propuesta para elaborar un plan de mantenimiento preventivo a las subestaciones de distribución 115/34.5- 13.8KV de CADAFE en Puerto la Cruz, Estado Anzoátegui, con la finalidad de otorgar información que englobe todos los procedimientos a seguir en la realización de los diferentes mantenimientos a la variedad de equipos q se encuentran en una subestación. La metodología que empleo en la realización del proyecto fue una investigación de campo; representando un proyecto factible y de nivel descriptivo. Los datos que se obtuvieron de esta investigación derivan de un registro sistemático de las lecturas obtenidas de los equipos de las diferentes subestaciones y de los conocimientos otorgados por los trabajadores de la empresa. Aplico las técnicas e instrumentos que fueron necesarios para la obtención de los datos. Empleo la observación e intervención directa para facilitar la recolección de la información. Los estudios citados tienen relación entre sí y con la presente investigación, ya que asumen como tema central el mantenimiento preventivo que debe realizarse en las redes de distribución. Con la finalidad
BASES TEÓRICAS
Líneas Eléctricas
De acuerdo con Lagunas (2005), son el conjunto de conductores, aislantes y accesorios, destinados al transporte y la distribución de energía eléctrica. Se dividen en dos tipos según su construcción: Aéreas. Los conductores se mantienen a una cierta altura del suelo. Son mas económicas de instalar que las subterráneas, pero son menos fiables y necesitan mayor mantenimiento por estar sometidas permanentemente a los cambios meteorológicos (lluvia, viento, sol, etc.). Subterráneas. Los conductores van enterrados bajo tierra dentro de canales. Tienen un elevado coste de instalación pero son las más fiables y tienen un mantenimiento menor que las aéreas. Normalmente, las líneas de transporte y las líneas de distribución primaria son aéreas y las líneas de distribución secundaria subterráneas. También se pueden clasificar según el grado de voltaje que transporten: alta tensión (AT), media tensión (MT) y baja tensión (BT).
Líneas de alta tensión.
Sánchez (2003) expresa que son aquellas que se utilizan para transportar la energía eléctrica a grandes distancias, minimizando las perdidas y maximizando la potencia transportada, es necesario elevar la tensión de transporte. Un aumento de potencia significa una disminución de la intensidad que circula por la línea, y por tanto las perdidas por calentamiento de los conductores y por efectos electromagnéticos.
Además una mayor intensidad requiere de conductores de mayor sección, y en consecuencia, con un mayor peso por unidad de longitud. Por todos estos factores, se eleva la tensión de transporte, reduciendo la intensidad y abaratando los costes de transporte. Las líneas de alta tensión se clasifican de la siguiente forma: Líneas de 3a^ categoría: a) tensión nominal entre 3.001 y 20. voltios, b) usos de distribución y generación. En algunos casos puntuales, también son tensiones de utilización, como en el caso de ferrocarriles eléctricos. Líneas de 2a^ categoría: a) tensión nominal: entre 30.000 y 66. voltios, b) usos de transporte. Líneas de 1a^ categoría: a) tensión nominal: entre 132.000 y 380. voltios, b) usos de transporte a grandes distancias.
Líneas de Media Tensión
Torres (2006) expresa que se refiere a instalaciones con tensiones nominales entre 3 y 30 KV (kilovoltios). Dichas instalaciones son frecuentes en líneas de distribución que finalizan en centros de transformación, en donde se reduce la tensión hasta 400 voltios. Media tensión no es un término normativo, aunque el uso continuado del mismo en la redacción de proyectos, estudios y entornos profesionales ha fomentado su aparición en el borrador del reglamento de alta tensión.
siguiente manera dependiendo de las características de las cargas, los volúmenes de energía involucrados, las condiciones de confiabilidad y seguridad con que deben operar, los sistemas de distribución se clasifican en: industriales, comerciales, urbana y rural. Sistemas de Distribución Industrial. Comprende a los grandes consumidores de energía eléctrica, tales como las industrias del acero, químicas, petróleo, papel, etc.; que generalmente reciben el suministro eléctrico en alta tensión. Es frecuente que la industria genere parte de su demanda de energía eléctrica mediante procesos de vapor, diesel o gas. Sistema de Distribución comercial. Es un término colectivo para sistemas de energía existente dentro de grandes complejos comerciales y municipales, tales como edificios de gran altura, bancos supermercados, escuelas, aeropuertos, hospitales, puertos, etc. Este tipo de sistemas tiene sus propias características, como consecuencia de las exigencias especiales en cuanto a seguridad de las personas y de los bienes, por lo que generalmente requieren de importantes fuentes de respaldo en casos de emergencia. Sistema de Distribución Urbana. Alimenta la distribución de energía eléctrica a poblaciones y centros urbanos de gran consumo, pero con una densidad de cargas pequeña. Son sistemas en los cuales es muy importante la adecuada selección en los equipos y el dimensionamiento. Sistema de Distribución rural. Estos sistemas de distribución se encargan del suministro eléctrico a zonas de menor densidad de carga, por lo cual requiere de soluciones especiales en cuanto a equipos y a tipos de red. Debido a las distancias largas y las cargas pequeñas, es elevado el costo del Kwh consumido.
La Red de Distribución de la Energía Eléctrica Es un subsistema del sistema eléctrico de potencia cuya función es el suministro de energía desde la subestación de distribución hasta los usuarios finales (medidor del cliente). La distribución de la energía eléctrica desde las subestaciones de transformación de la red de transporte se realiza en dos etapas: La primera está constituida por la red de reparto, que partiendo de las subestaciones de transformación, reparte la energía, normalmente mediante anillos que rodean los grandes centros de consumo, hasta llegar a las estaciones transformadoras de distribución. Las tensiones utilizadas están comprendidas entre 25 y 132 KV. Intercaladas en estos anillos están las estaciones transformadoras de distribución, encargadas de reducir la tensión desde el nivel de reparto al de distribución en media tensión. La segunda etapa la constituye la red de distribución propiamente dicha, con tensiones de funcionamiento de 3 a 30 KV y con una característica muy radial. Esta red cubre la superficie de los grandes centros de consumo (población, gran industria, etc.) uniendo las estaciones transformadoras de distribución con los centros de transformación, que son la última etapa del suministro en media tensión, ya que las tensiones a la salida de estos centros es de baja tensión (125/220 o 220/380 V). Las líneas que forman la red de distribución se operan de forma radial, sin que formen mallas, al contrario que las redes de transporte y de reparto. Cuando existe una avería, un dispositivo de protección situado al principio de cada red lo detecta y abre el interruptor que alimenta esta red. La localización de averías se hace por el método de “prueba y error”, dividiendo la red que tiene la avería en dos mitades y energizando una de ellas; a medida que se acota la zona con avería, se devuelve el suministro al resto d la red. Esto ocasiona que en el transcurso de localización se puede producir varias interrupciones a un mismo usuario de la red.
