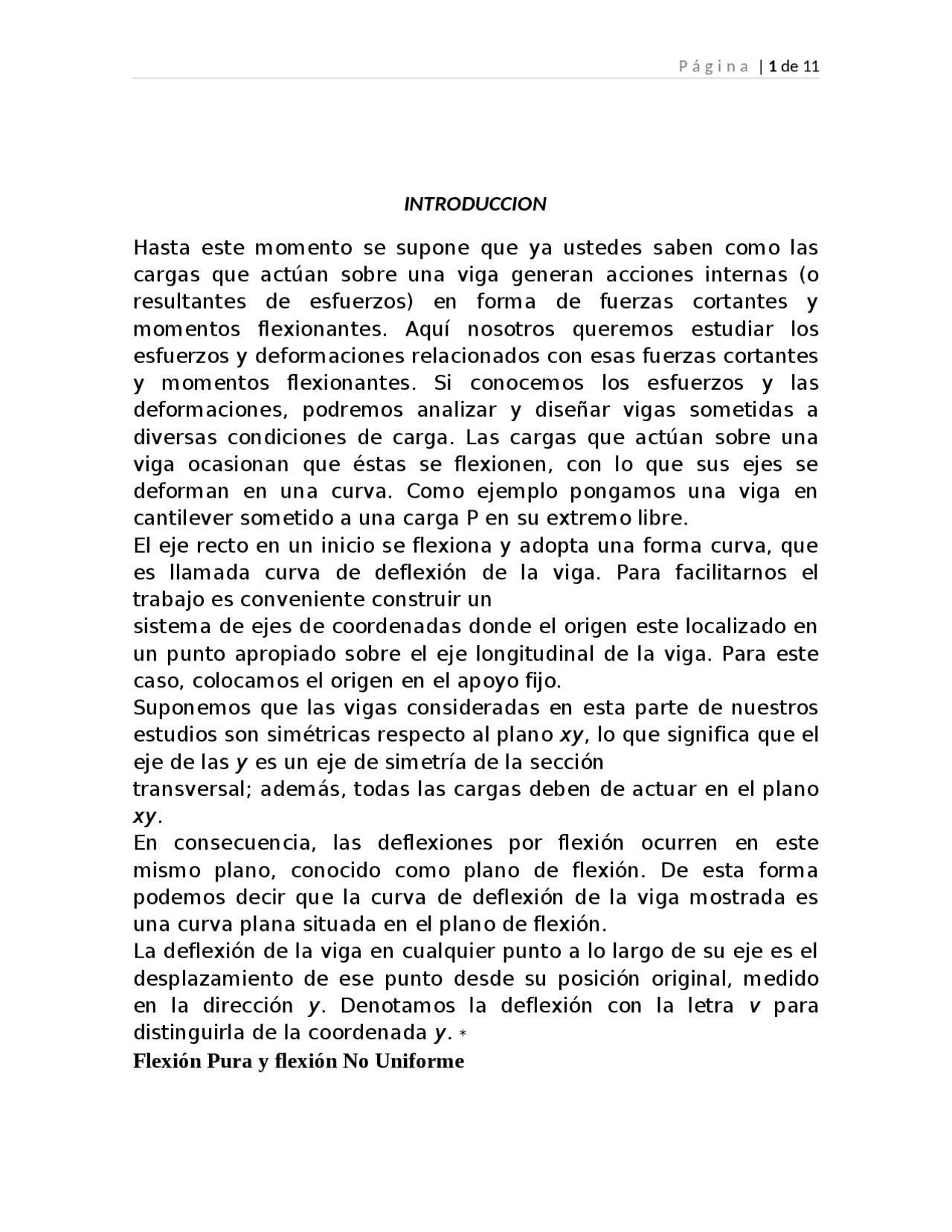

P á g i n a | 1 de 11
INTRODUCCION
Hasta este momento se supone que ya ustedes saben como las
cargas que actúan sobre una viga generan acciones internas (o
resultantes de esfuerzos) en forma de fuerzas cortantes y
momentos flexionantes. Aquí nosotros queremos estudiar los
esfuerzos y deformaciones relacionados con esas fuerzas cortantes
y momentos flexionantes. Si conocemos los esfuerzos y las
deformaciones, podremos analizar y diseñar vigas sometidas a
diversas condiciones de carga. Las cargas que actúan sobre una
viga ocasionan que éstas se flexionen, con lo que sus ejes se
deforman en una curva. Como ejemplo pongamos una viga en
cantilever sometido a una carga P en su extremo libre.
El eje recto en un inicio se flexiona y adopta una forma curva, que
es llamada curva de deflexión de la viga. Para facilitarnos el
trabajo es conveniente construir un
sistema de ejes de coordenadas donde el origen este localizado en
un punto apropiado sobre el eje longitudinal de la viga. Para este
caso, colocamos el origen en el apoyo fijo.
Suponemos que las vigas consideradas en esta parte de nuestros
estudios son simétricas respecto al plano xy, lo que significa que el
eje de las y es un eje de simetría de la sección
transversal; además, todas las cargas deben de actuar en el plano
xy.
En consecuencia, las deflexiones por flexión ocurren en este
mismo plano, conocido como plano de flexión. De esta forma
podemos decir que la curva de deflexión de la viga mostrada es
una curva plana situada en el plano de flexión.
La deflexión de la viga en cualquier punto a lo largo de su eje es el
desplazamiento de ese punto desde su posición original, medido
en la dirección y. Denotamos la deflexión con la letra v para
distinguirla de la coordenada y. *
Flexión Pura y flexión No Uniforme
pf3
pf4
pf5
pf8
pf9
pfa

Vista previa parcial del texto

¡Descarga ensayo vigas madera simple y más Apuntes en PDF de Elasticidad y Resistencia de materiales solo en Docsity!

INTRODUCCION

Hasta este momento se supone que ya ustedes saben como las cargas que actúan sobre una viga generan acciones internas (o resultantes de esfuerzos) en forma de fuerzas cortantes y momentos flexionantes. Aquí nosotros queremos estudiar los esfuerzos y deformaciones relacionados con esas fuerzas cortantes y momentos flexionantes. Si conocemos los esfuerzos y las deformaciones, podremos analizar y diseñar vigas sometidas a diversas condiciones de carga. Las cargas que actúan sobre una viga ocasionan que éstas se flexionen, con lo que sus ejes se deforman en una curva. Como ejemplo pongamos una viga en cantilever sometido a una carga P en su extremo libre. El eje recto en un inicio se flexiona y adopta una forma curva, que es llamada curva de deflexión de la viga. Para facilitarnos el trabajo es conveniente construir un sistema de ejes de coordenadas donde el origen este localizado en un punto apropiado sobre el eje longitudinal de la viga. Para este caso, colocamos el origen en el apoyo fijo. Suponemos que las vigas consideradas en esta parte de nuestros estudios son simétricas respecto al plano xy , lo que significa que el eje de las y es un eje de simetría de la sección transversal; además, todas las cargas deben de actuar en el plano xy. En consecuencia, las deflexiones por flexión ocurren en este mismo plano, conocido como plano de flexión. De esta forma podemos decir que la curva de deflexión de la viga mostrada es una curva plana situada en el plano de flexión. La deflexión de la viga en cualquier punto a lo largo de su eje es el desplazamiento de ese punto desde su posición original, medido en la dirección y. Denotamos la deflexión con la letra v para distinguirla de la coordenada y. *

Flexión Pura y flexión No Uniforme

Cuando analizamos una viga es muy común que debamos distinguir entre una viga sometida a flexión pura y flexión no uniforme. Una viga sometida a flexión pura es una viga bajo un momento flexionante constante; por tanto, ocurre solo en regiones de una viga donde la fuerza cortante es cero. (Recuerde que la derivada del momento nos da el cortante y si la flexión es constante entonces el cortante es cero V = dM/dx = Como ejemplo de una flexión pura, consideremos una viga simple AB cargada con dos pares M1 que tienen la misma magnitud, pero que actúan en direcciones opuestas. Estas cargas producen un momento flexionante constante M= M1, a todo lo largo de la viga, como se observa en el diagrama de momento flexionante. Note que la fuerza cortante V es cero para todas las secciones transversales de la viga. Por el contrario, la flexión no uniforme se refiere a flexión en presencia de fuerzas cortantes, lo que significa que el momento flexionante cambia al movernos a lo largo del eje de la viga. También podemos tener una combinación de un tramo de una viga sometida a flexión pura y otro tramo a flexión no uniforme. Si tenemos una viga cargada de forma simétrica (ver figura), vemos que es un ejemplo de una viga que está parcialmente en flexión pura y parcialmente en flexión no uniforme, como se muestra en los diagramas de fuerza cortante y momento flexionante. La región central está en flexión pura porque la fuerza cortante es cero y el momento flexionante es constante.

EQUIPO  Maquina universal de 30 Ton  Deformímetro (A ± 1 x 10-3^ mm). ENSAYO DE FLEXIÓN TABLA N° _CARGA CARGA Momento DEFLEXION Kg N N-mm 110-3mm_* 0 0 0 0 100 980,00 343000 19 200 1960,00 686000 54 300 2940,00 1029000 89 400 3920,00 1372000 121 500 4900,00 1715000 149 600 5880,00 2058000 182 700 6860,00 2401000 222 800 7840,00 2744000 275 890 8722,00 3052700 400

0 50 100 150 200 250 300 350 400 450 0 500000 1000000 1500000 2000000 2500000 3000000 3500000 Y(mm) M(Nmm)

CÁLCULOS TÍPICOS P 5 cm 70 cm 5 cm Diagrama de Corte Diagrama de Momentos CARGA MAXIMA: 890 Kg CARGA = 8722 N M= 8722 N x 350 mm= 3052700 N-mm EC= 1,3 x10^3 MPa ET= 1,8 x10^3 MPa σ (^) C = 3 M b h

2 (^1 +

EC

ET )

σ (^) C = 3 x 3052700 50 x 50

2 (^1 +

1,3 x 10 3 1,8 x 10

σ (^) C =73.26 ( 1 +0,849) σ (^) C =135.47 MPa σ (^) T = 3 M b h

2 (^1 +^

ET

EC )

σ (^) T = 3 x 3052700 50 x 50

2 (^1 +

1,8 x 10 4 1,3 x 10

σ (^) T =73.26 ( 1 +1,176) σ (^) T =159.42 MPa ESFUERZO DE CORTE τ = P A τ = 8722 N 2500 mm 2 τ =3.49 MPa

CONCLUSIONES  La viga puede fallar por cedencia de las fibras externas, cuando el punto de cedencia es alcanzado en las fibras externas, la deflexión de la viga aumenta.  En una viga de largo claro, las fibras en compresión actúan de manera similar a aquellas en compresión de una columna, y la falla puede tener lugar por flambeo.  Una viga de madera puede fallar en compresión directa en la superficie de compresión cóncava  Puede romperse en tensión sobre la superficie convexa de tensión  En el ensayo de corte se aplicó la carga paralela a las fibras, además la falla es totalmente perpendicular a la sección longitudinal. RECOMENDACIONES  Para determinar el modulo de ruptura para un material dado, la viga bajo ensayo debe proporcionarse de tal manera que no falle por corte o deflexión.  Para producir una falla de flexión, la probeta no debe ser demasiado corta con respecto al peralte de la viga.

BIBLIOGRAFIAEnsaye e Inspeccion de los Materiales de Ingenieria.- Davis, Troxell, Wiskocil.Apunte de Clase.- Resistencia de Materiales I .- Melendez Martin
