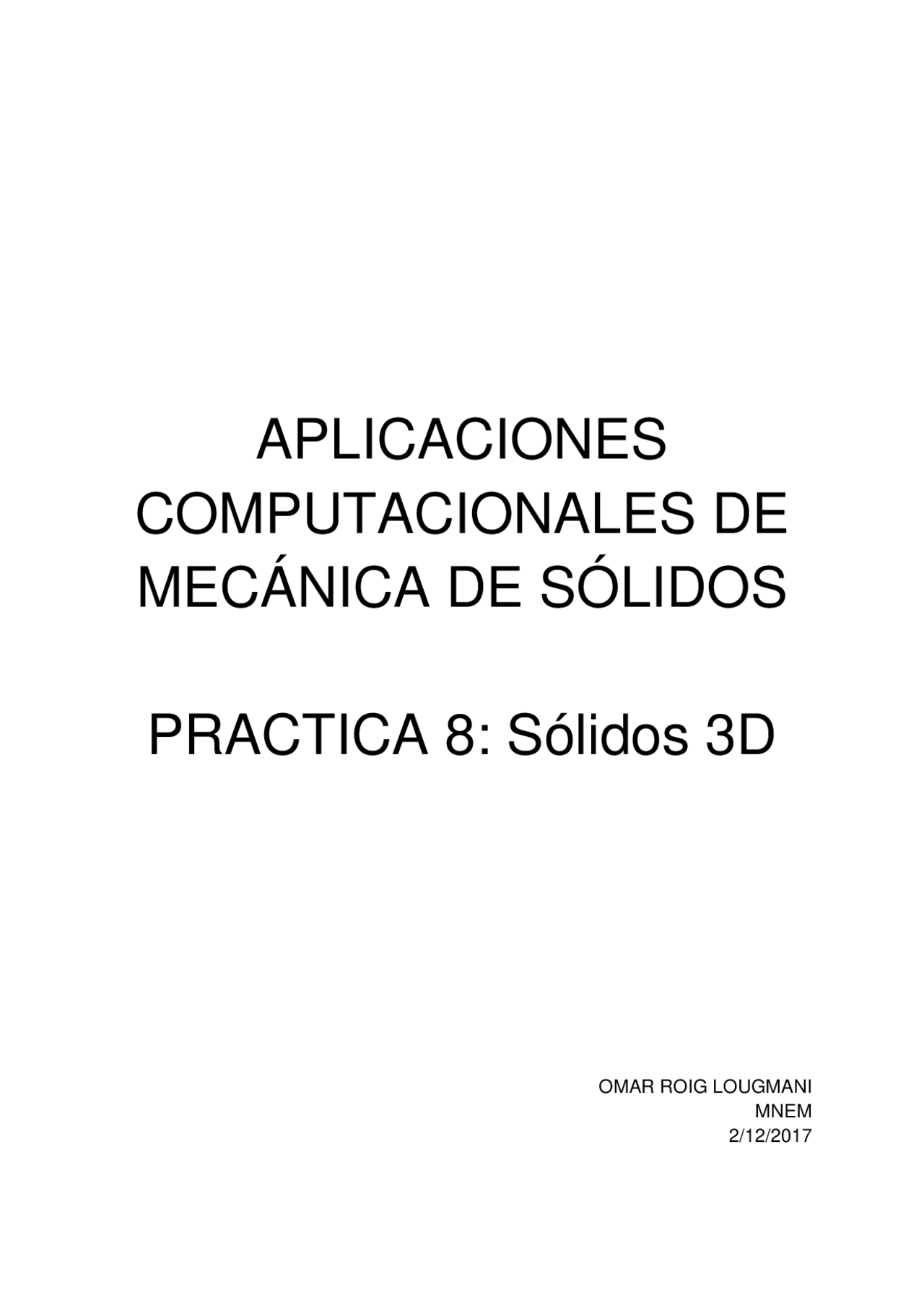

APLICACIONES

COMPUTACIONALES DE

MECÁNICA DE SÓLIDOS

PRACTICA 8: Sólidos 3D

OMAR ROIG LOUGMANI

MNEM

Analizaremos la pieza anterior, mediante diferentes mallas y un posterior estudio de convergencia. Con este procedimiento, veremos si aquellos valores obtenidos son ciertos, ya que deberían ir convergiendo. Tendremos que analizar el vértice derecho de la losa, viendo si se eleva o no. Si lo hace, deberemos enterrar la parte inferior de la losa, de tal manera que no se levante.

Convergencia

● Desplazamiento máximo

Podemos ver que, al poner la carga en la parte superior de la losa, el desplazamiento de ésta va disminuyendo. Por lo tanto, vemos que a medida que hay más grados de libertad, el desplazamiento es mucho menor.

● Deformación máxima

Por lo que hace a la deformació, sucede lo mismo que en la gráfica anterior, es decir, a medida que aumentamos los grados de libertad, la deformación es mayor. Por lo tanto,vemos que converge.

Conclusiones

Como podemos ver en el anàlisi anterior, la losa se eleva ligeramente, entonces al aplicar la carga sobre toda la superficie, simulando que está enterrado, hacemos que ya no sufra tanta elevación y por lo tanto, arreglamos el problema.
