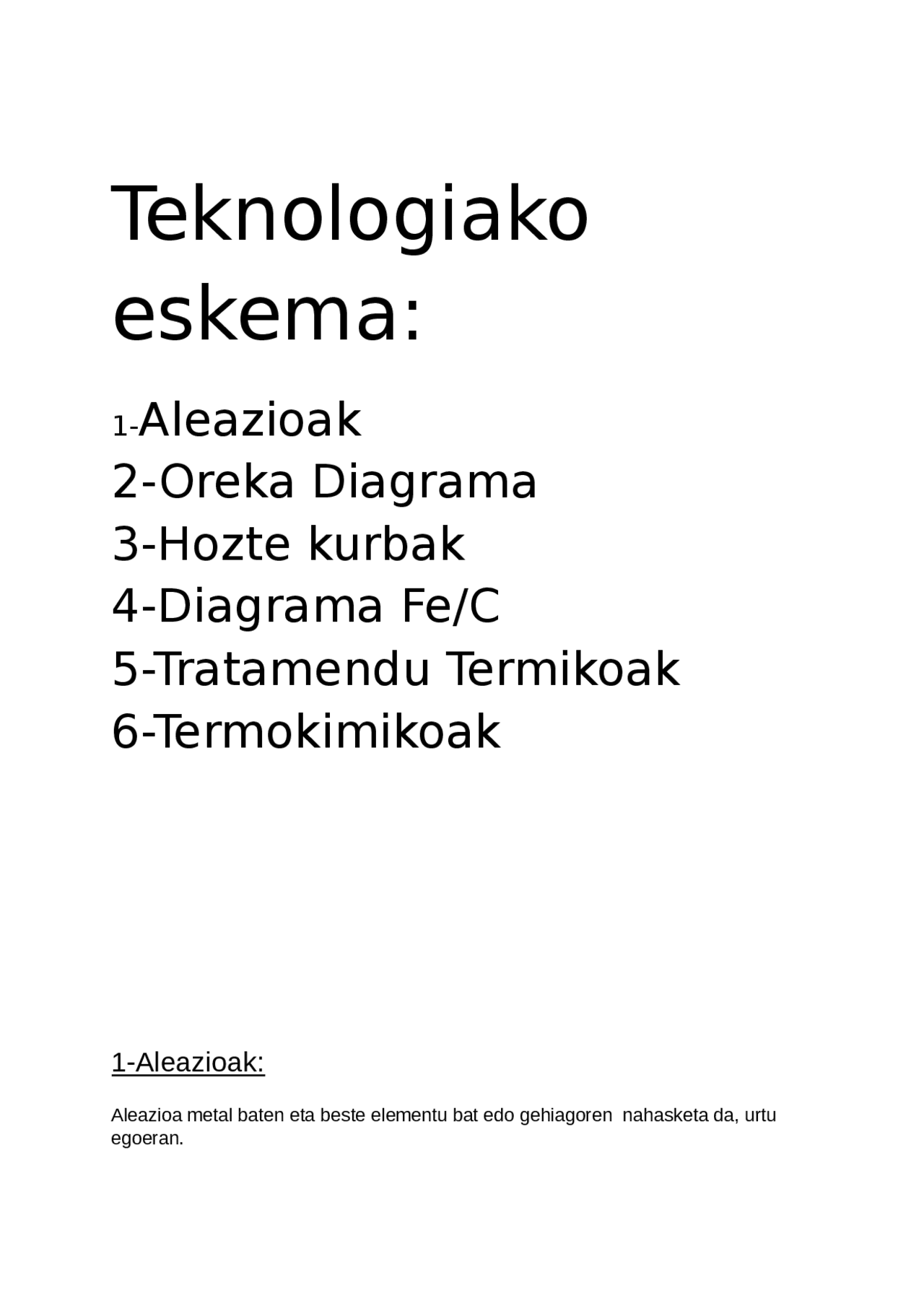

Teknologiako
eskema:
1-Aleazioak
2-Oreka Diagrama
3-Hozte kurbak
4-Diagrama Fe/C
5-Tratamendu Termikoak
6-Termokimikoak
1-Aleazioak:
Aleazioa metal baten eta beste elementu bat edo gehiagoren nahasketa da, urtu
egoeran.
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Esquema de tecnologia industrial de sistemas automaticos 2 bachillerato
Tipo: Apuntes
2018/2019
1 / 8
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga Esquema de sistemas automaticos y más Apuntes en PDF de Tecnología Industrial solo en Docsity!
Teknologiako
eskema:
1- Aleazioak
2-Oreka Diagrama
3-Hozte kurbak
4-Diagrama Fe/C
5-Tratamendu Termikoak
6-Termokimikoak
1-Aleazioak:
Aleazioa metal baten eta beste elementu bat edo gehiagoren nahasketa da, urtu egoeran.
Beste elementua metalikoa ala ez metalikoa izan ahal da baina produktu finala ezaugarri metalikoak euki behar du.
Aleazioaren osagai erreakzioaren arabera, bi modutan sailka dezakete:
1.1-Ordezkatze disoluzio solidoak:
Ordezkatze disoluzio solidoa mugatuak eta mugagabeak izan daitezke, solubilitatea totala denean solido egoeran edozein A motatako atomo kantitatea ordezkatuta izan dezake B motatako edozein atomoengandik. Horretarako bi baldintza bete behar dira:
- Bi metalen arteko sare kubikoa berdina izatea.
- (^) Solutu eta disoluzioen arteko atomoen dimentsio ezberdintasunak oso txikiak izatea.
1.2-Zirrikitu disoluzio solidoak:
C solutuko atomoak kokatzen dira A-atomoen zirrituen artean. Beharrezkoa da C solutuaren atomoen tamainia Adisoluzioarenak baino askoz tzikiagoak izatea.
2-Oreka diagramak:
Aleazioek oreka diagramak dituzte alderdi desberdinekin, likido-egoerako disolbagarritasunaren eta bere osagaietako solidoaren menpe egonez. Hiru oreka-diagrama ezagutuko dugu:
2.1-Osagai erabat disolbagarriak solido eta likido egoeran:
3-Hozte kurbak:
Lehena eta azken bihurgunea metal garbien hozteari dagozkio, kasu honetako solidotze prozesua etengabeko tenperaturara gertatzen denez gero. Bigarren eta hirugarren bihurguneak bi aleaziori dagozkie kontzentrazio desberdinarekin aleazioek tenperatura-mailan solidotzea bereizgarria denez gero. 0-1 bihurgunearen lehen tartean zehar aleazioa likido-egoeran aurkitzen da. Puntu horretatik aurrera hasten du solidotzeko eta puntuen arteko 1-2 prozesua batera existitzen dira líquido+sólido-a faseetan. 2 puntura iristerakoan aleazioak amaitzen dituzte molificar-etako eta solido-egoeran aurkitzen dira soilik.
4-Diagrama burdina/karbono:
Diagrama honetan ikusten dugu Likidus lerroa urdina da eta Solidus lerroa arrosa. Burdina bezala Fe3C konposatu kimikoa karbonoarekin eratzeaz gain, bi transformazio alotropiko ditu A eta Y, sisteman hurrengo eratzaileak daude:
ZEMENTITA (Fe3C):
Fe3C burdina karburoa da eta % 6.67 dauka C. Altzairuen mikroeratzaile gogorren eta hauskorrena da.
PERLITA:
Ferritako aldizkatutako geruzek eta zementitak eratutako mikroeratzaile eutectoidea da. Ferritaren % 88 ek eta zementitaren % 12 ek osatuta, 0.8%C-a dauka.
AUSTENITA:
Altzairuen eratzailerik dentsoena da eta konponbide sendoak gamma burdinan karbono txertatzeagatik eratuta dago. Desegindako karbono kantitatea, disolbagarritasun maximoa 1130°C-tenperaturara den C-ek % 2tarako % 0.8 aldatzen du. Ez da egonkorra giro-tenperaturara
Ferrita:
Karbonoko soluzio sendoa da burdina alfan.
Suberaketa: Emandako tenperatura eta guzti bat pieza berotzea den tratamendu termikoa. Geroago altzairua hozte moteleko prozesuaren mendean jartzen da labe motelaren barnean. Honela oreka-egiturak lortzen dira. Zeinen bitartez altzairua biguntzen den hasierako tratamenduak dira gehienetan.
Normalizaketa: Normalizatuta izena ematen du tratamendu honekin altzairuek bere ezaugarri arruntak lortzen dituztela ulertzen dela.
Bada altzairuaren beroketa bat, austenización-eko tenperaturaren, airerako hozteko jarraituta, gainetik 50 graduren. Hozte-abiadura ezin da jaso martensita-eraldaketa saihestuz eta egitura perlítica eta ferrita edo ale fineko zementita altzairuari emanez.
6-Termokimikoak:
Tratamendu termokimikoengatik ulertuko ditugu, altzairuaren egiturako aldaketez gain, bere gainazaleko geruzako konposizio kimikoko aldaketak, sakontasun zehaztu eta guzti batek produktu kimiko desberdinak gehituz, ere gertatzen diren haiek.
Tratamendu hauen bitartez materialeko gainazaleko konposizio kimikoa, beraz, aldatzen da kontrolatzen dugun aldagaiak tenperatura, eguraldia eta konposizio kimikoa dira
Zementazioa (C): Consite, karbono-kontzentrazioa bere azalean handituz, altzairu gozoko pieza bateko gainazaleko gogortasuna areagotzean. Gainazaleko gogortasun handia, higaduraren aurkako erresistentzia, nukleoko irmotasun ona eta erresilientziaren handiagotzea, lortuz.
Nitrurazioa (N): Kasu honetan nitrogenoa piezako gainazaleko konposiziora gehitzen da. Zementazio bezala metodo honek altzairuaren gainazaleko gogortasuna handitzen du ere, nahiz eta hura neurri handi batean egin. Prozedura honek tratatutako altzairuek korrosioaren aurkako erresistentzia altua erosten dute.
Zianurazioa (C+N): Prozesu honek altzairu-pieza txikiko gainazal-gogortzea baimentzen du. Zianuroarekiko bainuak, karbonatoa eta cianato sodikoa darabiltza. Zementazioko eta nitrurazioko nahaste bat da.
Karbonitrurazioa (C+N): Zianurazioak karbonoa eta gainazaleko geruzako nitrogenoa sartzen dituen bezala, hala ere estan-a metanoa, etanoa edo propanoa bezala hidrokarburo itxuran elementu hauek; amoniakoa (NH3) eta karbono monoxidoa (KO). Prozesuan 650eko tenperaturak 850 C-etara eskatzen dira. Aldartea eta ondorengo iraoketa egitea beharrezkoa da.
Sulfinización (S+N+C): Prozesu honetan areagotzen da zianurazio-prozesuetan eta sufrearen eraginaren bitartez karbonitrurazioan lortutako higaduraren aurkako erresistentzia. Higaduraren aurkako erresistentzia handitzen da, lubrifikazioari laguntzen dio eta marruskadua-koefizientea gutxitzen du
