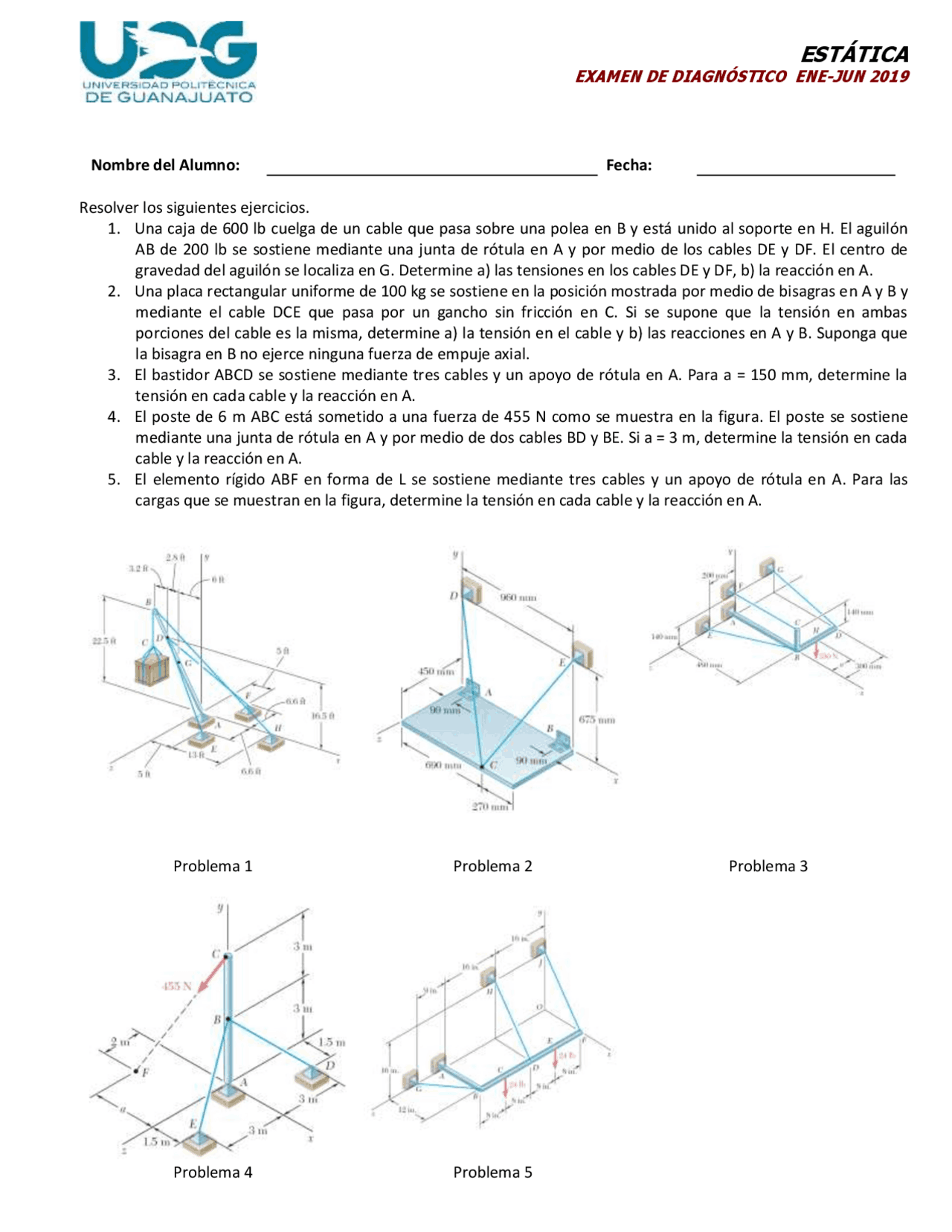

ESTÁTICA
EXAMEN DE DIAGNÓSTICO ENE-JUN 2019
Nombre del Alumno:
Fecha:
Resolver los siguientes ejercicios.
1. Una caja de 600 lb cuelga de un cable que pasa sobre una polea en B y está unido al soporte en H. El aguilón
AB de 200 lb se sostiene mediante una junta de rótula en A y por medio de los cables DE y DF. El centro de
gravedad del aguilón se localiza en G. Determine a) las tensiones en los cables DE y DF, b) la reacción en A.
2. Una placa rectangular uniforme de 100 kg se sostiene en la posición mostrada por medio de bisagras en A y B y
mediante el cable DCE que pasa por un gancho sin fricción en C. Si se supone que la tensión en ambas
porciones del cable es la misma, determine a) la tensión en el cable y b) las reacciones en A y B. Suponga que
la bisagra en B no ejerce ninguna fuerza de empuje axial.
3. El bastidor ABCD se sostiene mediante tres cables y un apoyo de rótula en A. Para a = 150 mm, determine la
tensión en cada cable y la reacción en A.
4. El poste de 6 m ABC está sometido a una fuerza de 455 N como se muestra en la figura. El poste se sostiene
mediante una junta de rótula en A y por medio de dos cables BD y BE. Si a = 3 m, determine la tensión en cada
cable y la reacción en A.
5. El elemento rígido ABF en forma de L se sostiene mediante tres cables y un apoyo de rótula en A. Para las
cargas que se muestran en la figura, determine la tensión en cada cable y la reacción en A.
Problema 1
Problema 2
Problema 3
Problema 4
Problema 5
